tuyau d’admission est fourni avec un filtre pour préserver
de la saleté le système de pression de la pompe. Si le filtre
s’obstrue, retirer la saleté et le nettoyer à l’eau.
Graisser fréquemment le piston avec de la graisse
résistante à l’eau. V
eiller tout spécialement à ne pas
endommager le piston distributeur. Pour la maintenance
et la prolongation de la vie de votre pompe de vérification
TP40-S, SUPER-EGO vous offre le kit de maintenance
suivant :
V13009900 – Kit d’étanchéité
Dénomination: Pompe de vérification TP40-S
Code: 6.0220
Dimensions: 570x170x260 mm
Poids: 5,5 kg
Volume de la cuve: 6,5 l
Volume du piston: 45 ml
Raccord de sortie: R 1/2”
Fluide de vérification: Eau, huile
Température maximale: 50º C-120ºF
Pression maximale: 50 bar. 725 psi. 5 Mpa
Tuyau de pression
V1 : Clapet de fermeture
V2 : Clapet de purge
Cr
ochet de blocage
Poignée
Réservoir
A.
B.
C.
D.
E.
F.
lire et suivre ces instructions.
2. Connaître la position et l’utilisation des contrôles avant
d’utiliser la TP40-S.
3. La TP40-S a été conçue pour des applications concrètes.
Nous recommandons spécifiquement de NE PAS LA
MODIFIER, ni l’utiliser pour d’autres applications.
4. Il est tout spécialement important pour l’intégrité et la
durabilité des systèmes d’étanchéité de ne pas utiliser
de fluides de vérification différents de ceux spécifiés. NE
PAS utiliser d’acides ni d’autre type de liquides corrosifs
pour les vérifications. Toujours utiliser de l’eau propre ou
à défaut de l’huile.
5. Avant d’utiliser la pompe, l’inspecter pour voir s’il y a
des pièces endommagées ou défectueuses. NE PAS
L’UTILISER si le tuyau de pression ou toute autre pièce est
endommagé ou cassé.
6. Pour l’entretien, n’utiliser que des pièces de rechange
d’origine SUPER-EGO.
1. Raccorder le tuyau de pression au circuit à vérifier avec le
clapet V1 ouvert et le V2 fermé (Fig.1). Retirer le crochet
de blocage de la poignée.
2. Ouvrir un ou plusieurs points de purge dans l’installation
et pomper du liquide jusqu’à ce soit purgé tout l’air
contenu. Fermer les points de purge. Pour le remplissage,
utiliser la poignée de la pompe en faisant de grands
mouvements (Fig.2).
3. Continuer de pomper jusqu’à atteindre la pression de
vérification (Fig.3).
4. Fermer le clapet V1 (Fig.3).
5. Si, lors du pompage, la pression de testage est dépassée,
ouvrir légèrement le V2 et fermer les clapets lorsque la
pression souhaitée est atteinte.
6. S’il n’y a pas de fuite, on ne percevra pas de chutes de
pression dans la lecture du manomètre. Pour terminer,
ouvrir les deux clapets V1 et V2 (Fig.4).
Maintenir propre la cuve et le système de la pompe. Le
9
Sécurité générale
2.
Instructions d´opération
3.
Entretien
4.
INSTRUCTIONS D'UTILISATION ET DE MAINTENANCE
NOTE
!
Une fois la pression atteinte en fonction de la taille
de l’installation, il convient d’attendre que celle-ci se
stabilise. En cas de besoin, pomper à nouveau jusqu’à
atteindr
e la pression.
Spécifications
5.
B
C
E
F
D
A

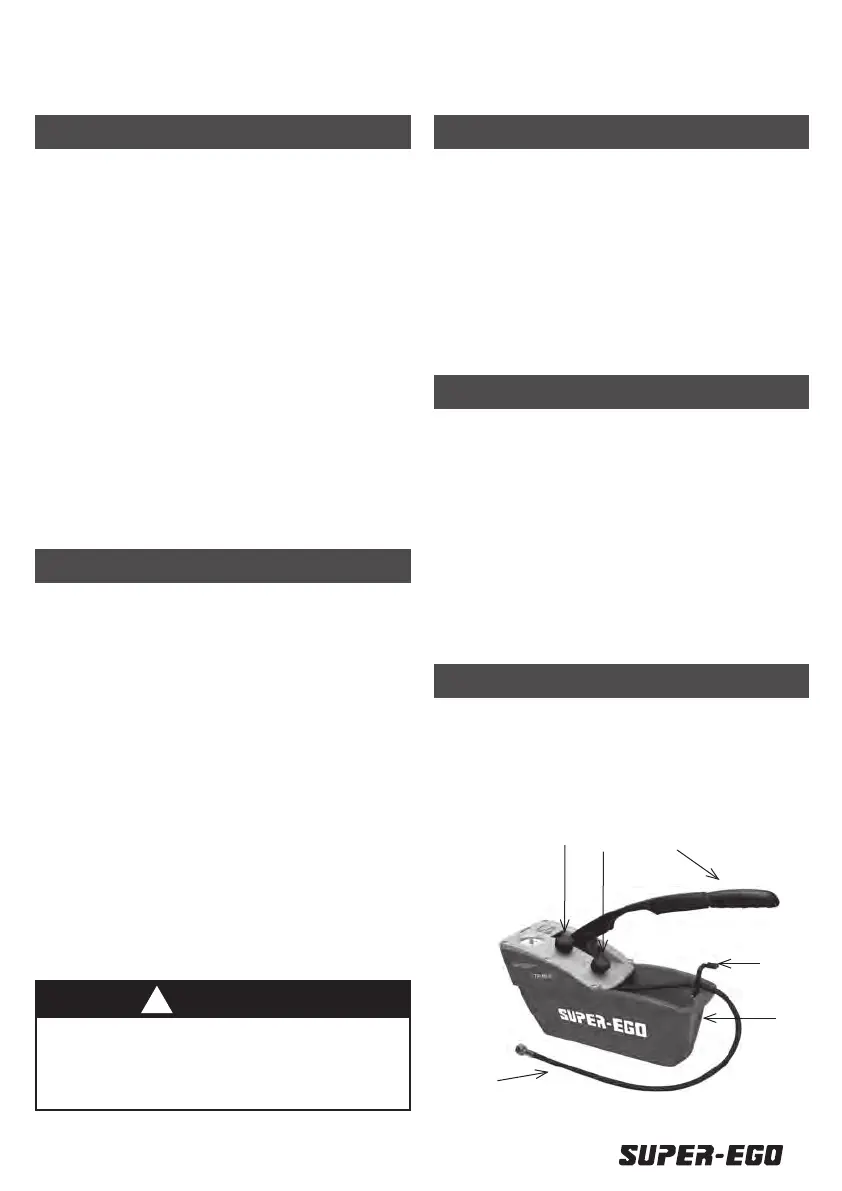

6. Parties de la pompe
