M99 MINI PRO
45
AUSRICHTUNG • ADJUSTMENT • RÉGLAGE • AFSTELEN
A A
B B
C C
D D
6
6
5
5
4
4
3
3
2
2
1
1
AS_20171113_menual_outline_Rev01
GEWICHT:
A4
BLATT 1 VON 1
MASSSTAB:1:10
ZEICHNUNGSNR.
BENENNUNG:
ÄNDERUNG
ZEICHNUNG NICHT SKALIEREN
WERKSTOFF:
DATUM
SIGNATUR
NAME
ENTGRATEN
UND SCHARFE
KANTEN
BRECHEN
OBERFLÄCHENGÜTE:
WENN NICHT ANDERS DEFINIERT:
BEMASSUNGEN SIND IN MILLIMETER
OBERFLÄCHENBESCHAFFENHEIT:
TOLERANZEN:
LINEAR:
WINKEL:
QUALITÄT
PRODUKTION
GENEHMIGT
GEPRÜFT
GEZEICHNET
DE

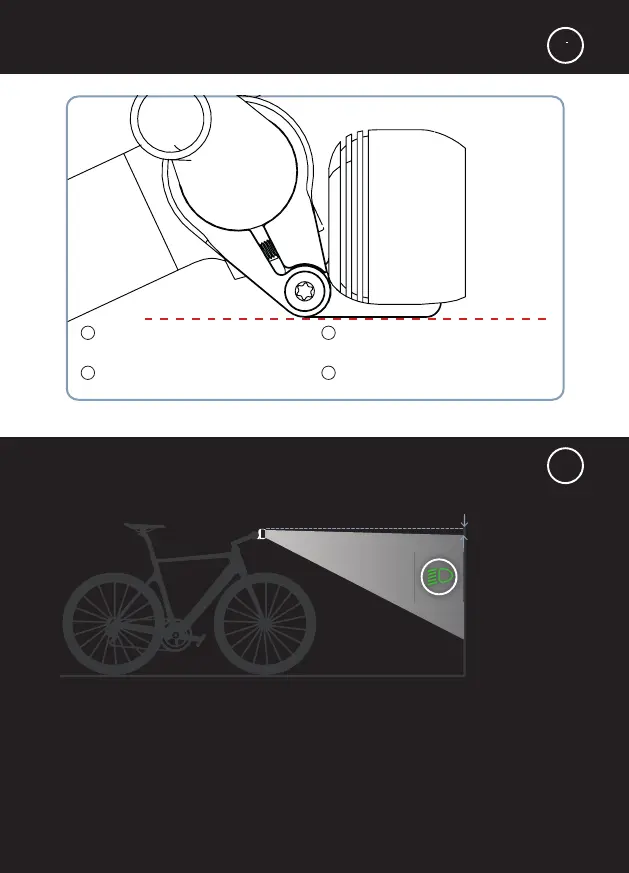

WICHTIG! WAAGERECHTE MONTAGE
Der Reflektor ist
im Scheinwerfer mit dem geforderten Neigungswinkel von 1°
bereits installiert.
EN
IMPORTANT! HORIZONTAL INSTALLATION
The reflector is
installed in the lamp body with a 1° downward angle, as required.
FR
IMPORTANT ! INSTALLATION HORIZONTALE
Le réflecteur
dans le phare avant est déjà installé avec l’inclinaison exigé de 1°.
NL
BELANGRIJK! HORIZONTALE MONTAGE
De reflector is al in
de koplamp geïnstalleerd met de vereiste hellingshoek van 1°.
Entfernung zur Wand 2 m • Distance to the wall 2 m
Distance jusqu’au mur 2 m • Afstand tot de muur 2 m
Horizontale • Horizontal
Horizontale • Horizontaal
* German road law • Législation routière allemande • Duits verkeersrecht
Oberkante Scheinwerfer
Top edge front light
Bord supérieur du phare
avant
Bovenkant koplamp
Empfohlene Ausrichtung
ca. 7 cm unterhalb
der Oberkante des
Scheinwerfers.
Suggested adjustment
approximatly 7 cm
under the top edge of
the front light.
Réglement conseillé
d’environ 7 cm sous le
bord supérieur du phare
avant.
Geadviseerde afstelling
ca. 7 cm onder de
bovenkant van de
koplamp.
*RECHTSGRUNDLAGE STVZO § 67, ABSATZ 3
„Fahrräder müssen mit einem oder zwei nach vorn wirkenden Scheinwerfern für weißes
Abblendlicht ausgerüstet sein. Der Scheinwerfer muss so eingestellt sein, dass er andere
Verkehrsteilnehmer nicht blendet.“
M99 MINI PURE
25
• M99 MINI PRO
25
AUSRICHTUNG • ADJUSTMENT • RÉGLAGE • AFSTELLEN
20 • 21
