INSTALLATION M99 PURE & M99 PURE+ INSTALLATION M99 PURE & M99 PURE+
A

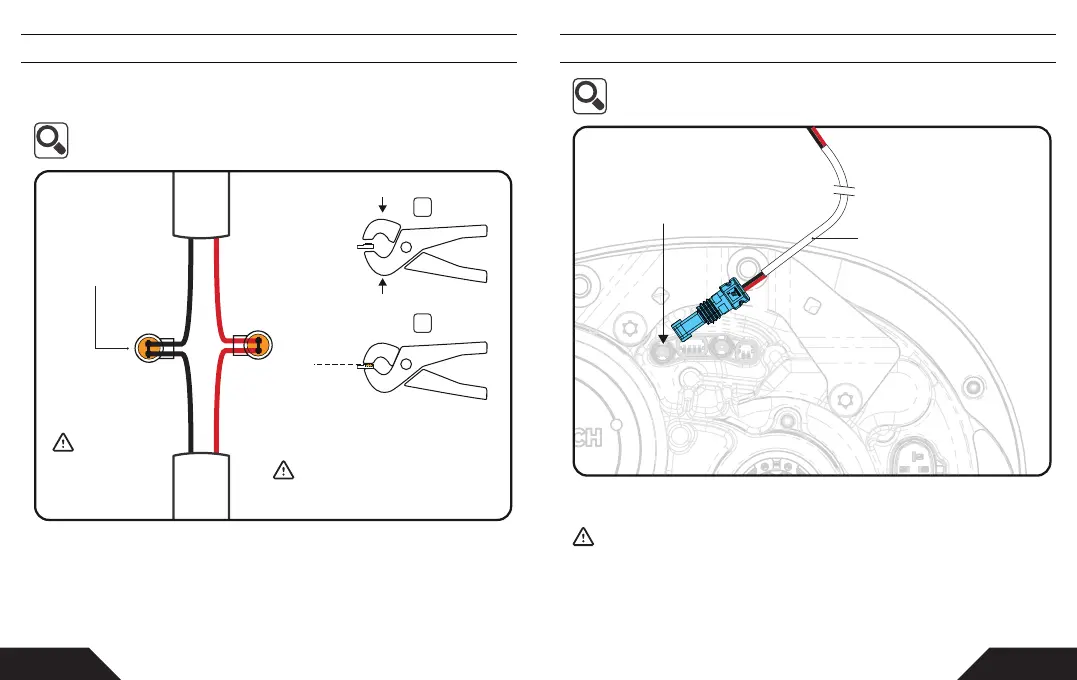

M99 PURE, PURE+ Scheinwerfer Installation |
M99 PURE, PURE+ Front light installation
1
2
WICHTIG! Kappe bündig zum
Gehäuse einpressen. Nicht tiefer! |
IMPORTANT! Do not press the Scotchlok
tap deeper than the edge of the housing!
WICHTIG!
Bitte prüfen Sie ob der Lichtanschluss auf 6V oder
12V geschaltet ist oder ob er überhaupt aktiviert
ist. Das können Sie bei einem Bosch-zertifizierten
Händler tun. Falls vorher ein Licht montiert war,
können Sie sich an dessen Spannung orientieren.
IMPORTANT!
Please check if the light port is set to 6V or 12V or
if it is activated at all. A Bosch-certified service
dealer can check this for you. If another light
was installed before, you can use that as voltage
reference.
ACHTUNG! Kabelenden
nicht abisolieren. |
ATTENTION! Do not
remove insulation.
UY-Abzweigverbinder |
UY-Tap-Connector
B
M99 PURE & PURE+ Scheinwerfer Installation |
M99 PURE & PURE+ Front light installation
C
D
E
B
F
A
23 14
C
F
E
A
B
D
2 14 3
DU_gen2_Active_Performance_CX_assembled_20150618
GEWICHT:
A4
BLATT 1 VON 1
MASSSTAB:1:5
ZEICHNUNGSNR.
BENENNUNG:
ÄNDERUNG
ZEICHNUNG NICHT SKALIEREN
WERKSTOFF:
DATUM
SIGNATUR
NAME
ENTGRATEN
UND SCHARFE
KANTEN
BRECHEN
OBERFLÄCHENGÜTE:
WENN NICHT ANDERS DEFINIERT:
BEMASSUNGEN SIND IN MILLIMETER
OBERFLÄCHENBESCHAFFENHEIT:
TOLERANZEN:
LINEAR:
WINKEL:
QUALITÄT
PRODUKTION
GENEHMIGT
GEPRÜFT
GEZEICHNET
Frontlicht Port | Front light port
Bosch Frontlicht-
Anschlusskabel |
Bosch front light
connection cable
Art. No: P-BC200F
