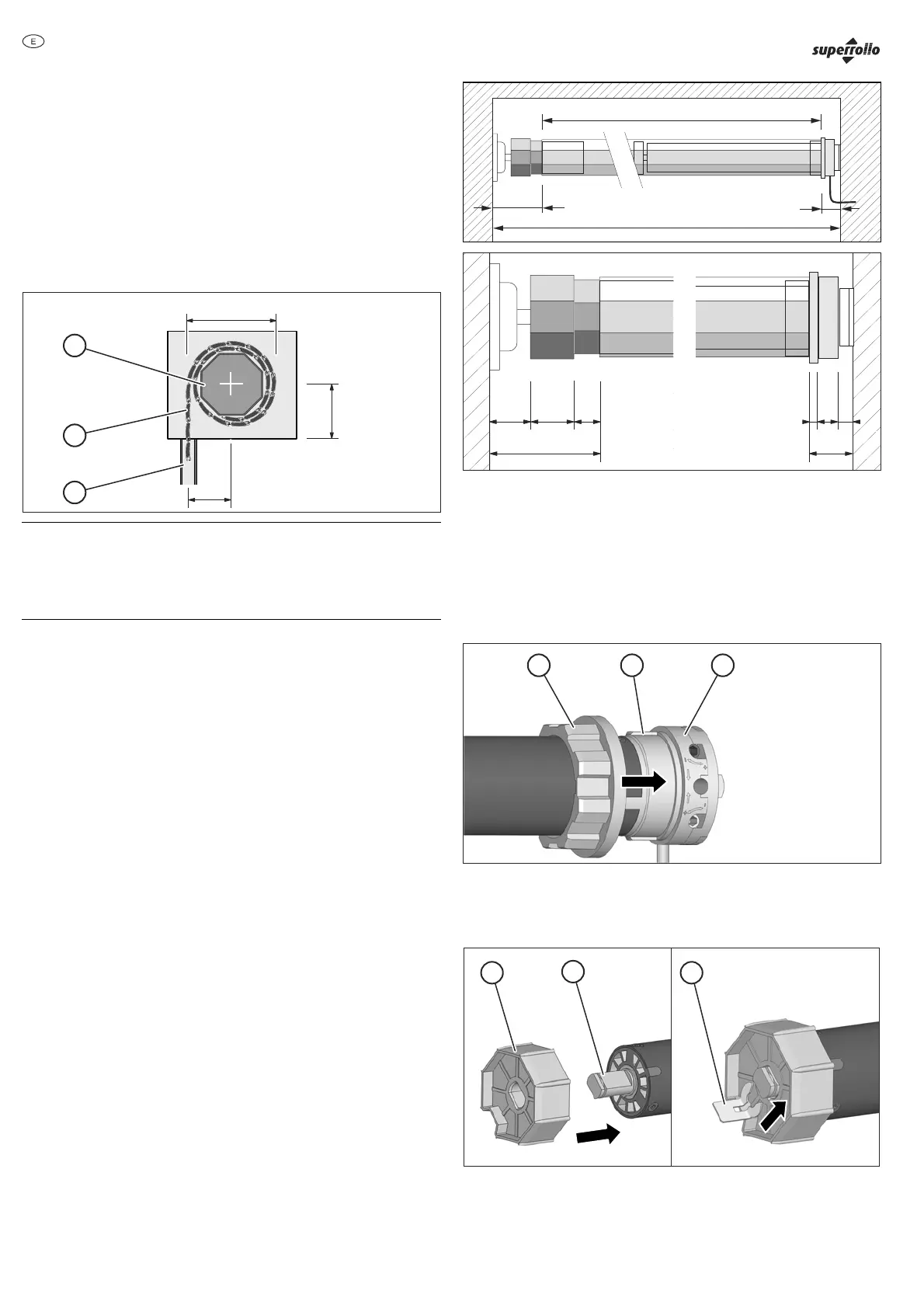

Montaje del aparato
46
Para determinar la posición del soporte P dentro de la caja de la persiana mida y
calcule los siguientes parámetros:
D Diámetro de la persiana enrollada
X D/2 Distancia de la posición del soporte P desde el
centro del canal guía (3)
Y >X Distancia de la posición del soporte P desde el
fondo de la caja de la persiana. Para que la persiana
tenga suficiente espacio Y tiene que ser superior a X.
D
X
Y
1
2
3
P
ATENCIÓN
Un enrollamiento torcido de la persiana puede dañar el motor
tubular.
¾ Asegúrese de que el aparato esté bien nivelado en horizontal.
¾ Marque con un lápiz la posición del soporte P en la parte interior derecha e
izquierda de la caja de la persiana.
¾ Asegúrese de que las marcas estén alineadas entre sí.
¾ Sujete el soporte centrado entre las marcas.
¾ Marque los orificios con un lápiz.
¾ Perfore los orificios con una broca de 8 mm.
¾ Coloque los tacos.
¾ Atornille el soporte.
Corte del tubo enrollador
Para determinar la longitud L del tubo enrollador mida y calcule los siguientes
parámetros:
A Anchura interior de la caja de la persiana
B b1+b2+b3
b1 Profundidad del contrasoporte
b2 Anchura del tope de la cápsula cilíndrica
b3 1/3 de la longitud del vástago de la cápsula cilíndrica
C c1+c2+c3
c1 Profundidad del tope del adaptador
c2 Profundidad de la cabeza motriz
c3 Profundidad del soporte del motor
L A-(B+C)
L
B
C
A
b1 c1 c2 c3b2
b3
BC
¾ Marque la longitud L con un lápiz sobre el tubo enrollador.
¾ Corte el tubo enrollador perpendicularmente con una sierra para metales.
¾ Lime los bordes por el interior y el exterior con la lima.
Ensamblaje del aparato
¾ Inserte el adaptador (1) con la ranura sobre la chaveta del anillo limitador (2) en
la cabeza motriz (3).
1 2 3
¾ 1. Introduzca el arrastrador (1) hasta el tope sobre el vástago del eje del motor
tubular (2).
¾ 2. Asegure el arrastrador con el clip de seguridad adjunto (3).
1
1. 2.
2
3
