Engine General Information and Diagnosis: 1A-6

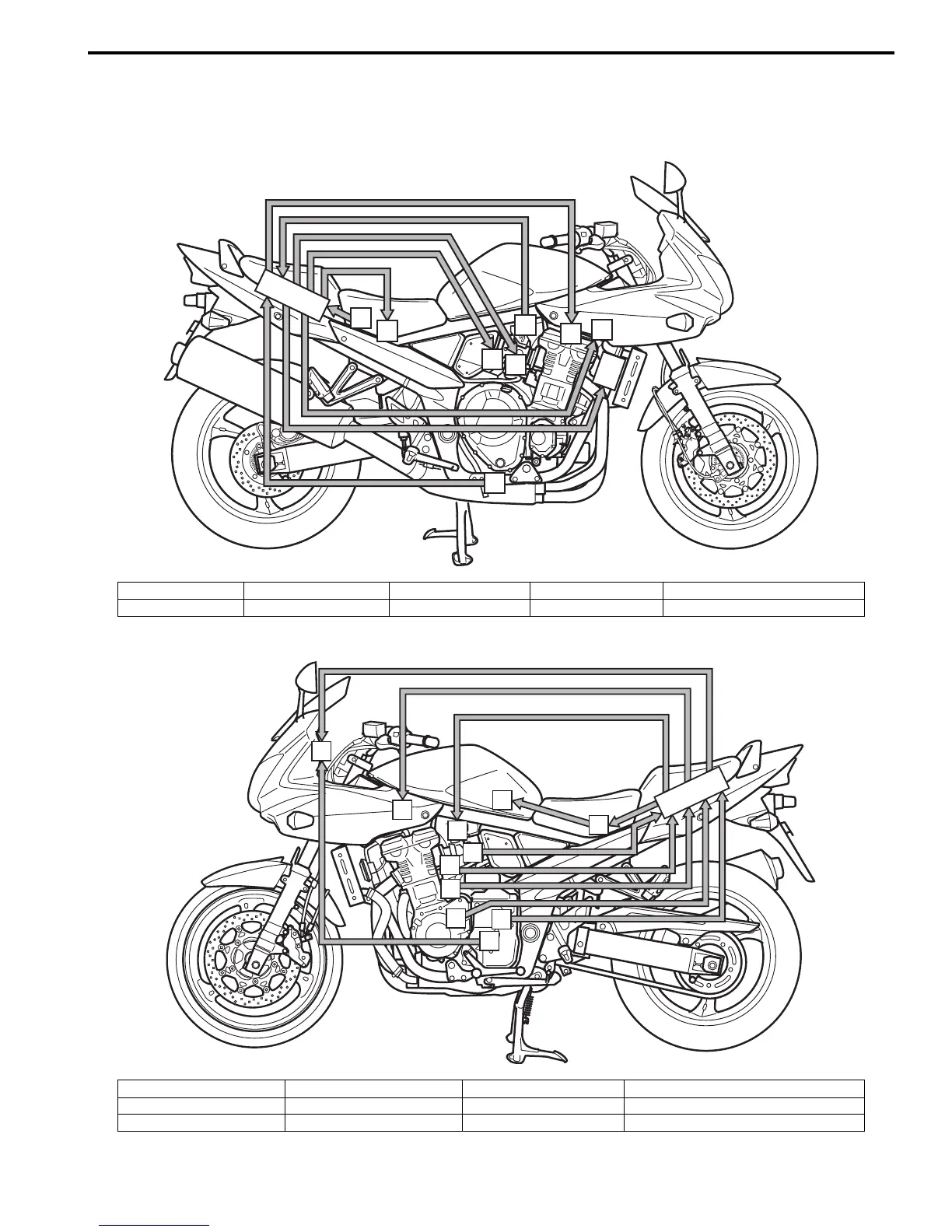

Component Location
FI System Parts Location
B718H11103001
“A”
“B”
“C”
“D”
“E”
“F”
“H”
“I”
“J”
“G”
I718H1110146-04
“A”: ECM “C”: Cooling fan relay “E”: ISC valve “G”: Cooling fan “I”: PAIR control solenoid valve
“B”: TO sensor “D”: STV actuator “F”: HO2 sensor “H”: Ignition coil “J”: IAP sensor (No.1)
“R”
“T”
“Q”
“K”
“A”
“N”
“O”
“M”
“L
“P”
“U”
“S”
I718H1110147-03
“A”: ECM “M”: CKP sensor “P”: STP sensor “S”: Speed sensor
“K”: Fuel pump relay “N”: ECT sensor “Q”: Fuel injector “T”: EVAP purge control valve (E-33 only)
“L”: GP switch “O”: IAP/TP/IAT sensor “R”: Fuel pump “U”: Speedometer
