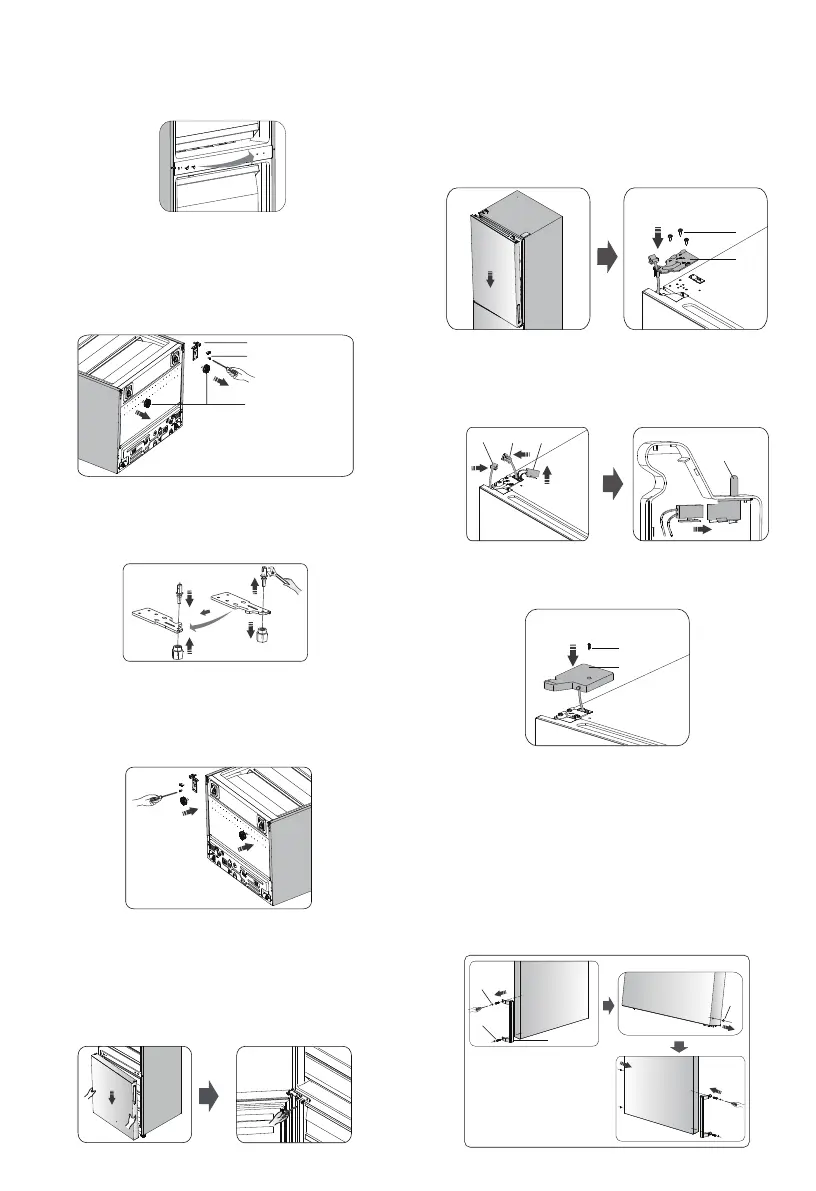

16.
Cambie la puerta superior a la
posición adecuada Asegure el nivel de
la puerta y coloque el eje de la bisagra
central en el orificio inferior de la puerta
superior. Instale la bisagra ② (incluida
en la bolsa de plástico) con tornillos ①.
Sostenga la puerta superior con la
mano mientras la instala.
12. Incline el refrigerador sobre el
envoltorio de espuma suave o sobre
un material similar. Quite las dos
partes inferiores ajustables ③, luego
quite la parte inferior de la bisagra
① destornillando los tornillos ②.
14. Vuelva a colocar la parte de la
bisagra inferior en el lado izquierdo y
fíjela con los tornillos especiales. Vuelva
a colocar las patas inferiores regulables
en el otro lado y sujételas parcialmente.
15. Coloque el refrigerador de forma
vertical e inserte cuidadosamente la
puerta inferior en la bisagra inferior y
mantenga esa posición. Instale la bisagra
central izquierda (en la bolsa de plástico)
asegurándose que la puerta inferior esté
asegurada en el lugar.
17. Extraiga los conectores ② y ③ del
lateral superior izquierdo. Conecte ①
con ②. Después, conecte ③ con el
enganche de la puerta ubicado en
cubierta de la bisagra superior izquierda.
18. Instale el cobertor de la bisagra
superior② en el rincón derecho
utilizando el tornillo
①.
19. Abra la puerta superior e instale los
estantes y cierre la puerta.
Nota:
Si el aparato tiene asa, debe invertir la
posición del asa siguiendo estas
instrucciones.
Haga palanca en la parte① y parte④ y
luego afloje los tornillos②. Cambie la
manija③ al lado derecho y luego instale
los tornillos②, la parte
① y la parte④
sucesivamente.
①
②
③
①
Parte de la bisagra inferior
Tornillo de brida especial
Patas inferiores regulables
②
③
15
①
Tornillo de brida especial
②
Bisagra superior izquierda
Interruptor de
la puerta
①
①
②
②
Tornillo autorroscante
Cubierta de bisagra superior
13. Afloje el pasador de la bisagra inferior,
cámbielo al lugar del orificio inverso y
luego apriételo en su posición según
la imagen de abajo.
Cubiertas del asa
Tornillos especiales
Manija
Orificio del tornillo
11. Cambie los cobertores de los orificios
del tornillo y atornille la placa central
de izquierda a derecha (como se
muestra en la imagen de arriba).
izquierda
①
②
③
④
①
②
③
④
③
① ②
①
②
