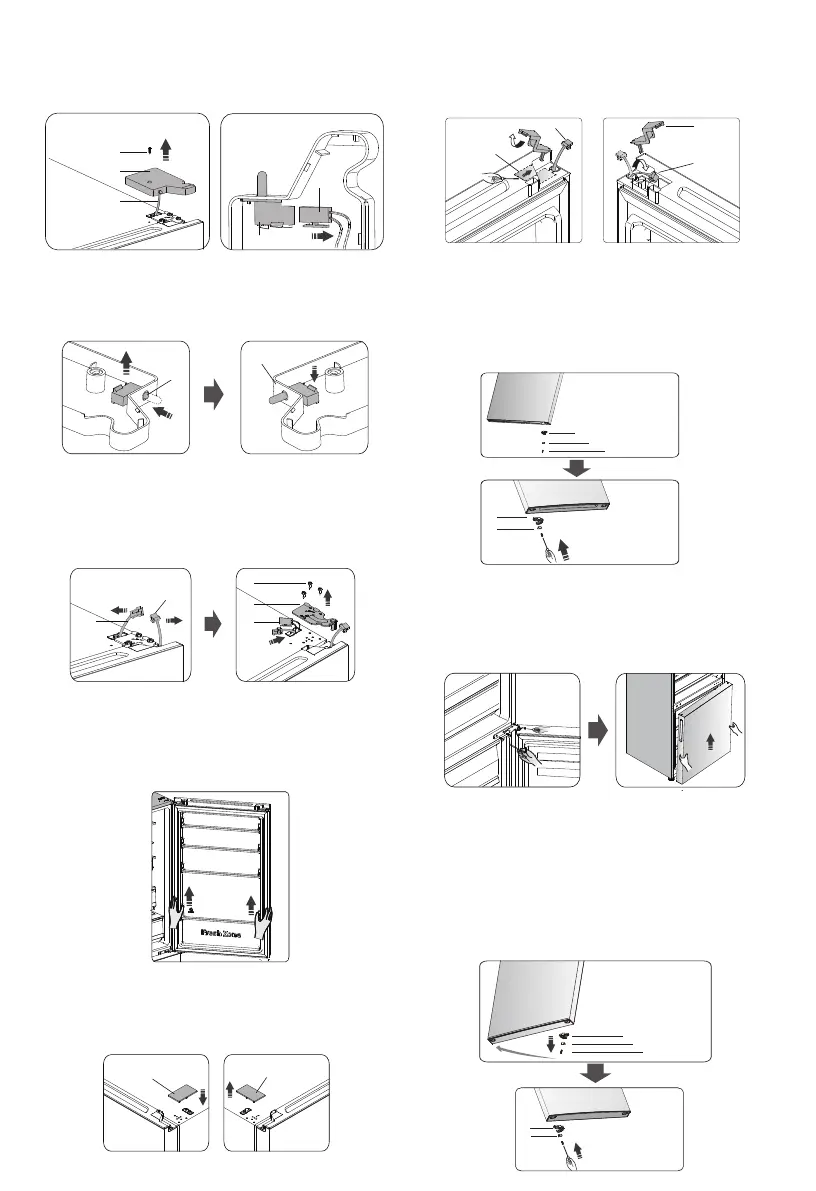

2.
Retire o parafuso ①, retire a cobertura ② a
partir do topo do lado direito. Tenha cuidado
com o conector elétrico ③ abaixo, porque
ele ainda está conectado. Em seguida,
desligue-o e retire a tampa ②.
3.
Pressione o interruptor da porta ④ e, em
seguida, remova-a para cima. Instalar
interruptor ④ na tampa ⑤ (fornecido no saco
de plástico). Coloque a outra tampa ②
dentro do saco de plástico.
4. Desligue os conectores ① e ②, em
seguida, é desaperte os parafusos ③ com
um controlador de encaixe de 8 milímetros
ou uma chave de bocas, e remova a
articulação
④. Em seguida, coloque os
conectores ① e ⑤ no buraco. Por favor,
segure a porta com a mão ao instalar.
14
③
③
④
④
④
⑤
Upper hinge
cover-left
Conetor elétrico
Interruptor de porta
①
①
②
②
③
Parafuso auto-roscante
Cobertura da dobradiça superior
6.
Instalar a tampa ① (fornecida no saco de
plástico) no lado superior direito. Em seguida,
remover a tampa ② de topo do lado
esquerdo do aparelho, e colocá-lo dentro do
saco de plástico.
5. Remova a porta superior da
articulação do meio subindo
cuidadosamente a porta para cima. Em
seguida, coloque a porta superior numa
superfície lisa com a tampa superior
para cima.
8.
Desapertar o parafuso ③ e desligar as
partes ② e ①, instalar o batente
esquerdo de substituição da porta ④ e
paragem do bloco esquerdo ⑤ (no saco
de plástico) para o lado esquerdo com o
parafuso ③. Mantenha a parte ① e ②
com o aparelho para referência futura.
9. Usar a chave Allen (fornecido no saco de
plástico) e a chave de fenda em forma de
cruz para desapertar os parafusos e
remover o meio de articulação do meio do
lado direito. Em seguida, retire a porta
inferior.
10. Coloque a porta inferior em uma
superfície lisa com o painel para cima.
Desapertar o parafuso ③ e remover as
partes ② e ①, em seguida, instalar o
batente esquerdo de substituição da porta
④
e paragem do bloco esquerdo ⑤
(fornecido no saco de plástico) para o lado
esquerdo e aperte-os com parafusos ③
com segurança.
①
②
③
Retentor de porta
Bloco de bloqueio
Parafuso auto-roscante
④ Retentor de porta esquerdo
⑤ batente do bloco esquerdo
④
⑤
Retentor de porta
esquerdo
batente do bloco
esquerdo
⑤
④
②
③
①
②
③
Retentor de porta
Bloco de bloqueio
Parafuso auto-roscante
①
① Tampa dao furo do
parafuso-direita
② Tampa do orifício do
parafuso - esquerda
①
②
③
④
⑤
⑤
①
②
③
④
7. Remover a tampa ① a partir do topo, do
lado esquerdo da porta superior e tirar
conector ②. Remover a tampa ③ do lado
direito e colocar o conector
④, reinstale as
tampas ① e ③.
①
②
④
③
