SW-Motech LC1 - Side Carrier Parts List

Alle Maßangaben in Millimeter. / All measurements in millimeters. · * Der zweite Wert gibt die Gesamtanzahl des jeweiligen Artikels in der Lieferung an. / * The second number indicates the total quantity of the listed part in the delivery.
Schritt
Step
Nr.
No.
Anzahl *
Quantity *
Art.-Nr. / Bezeichnung
Item No. / Description

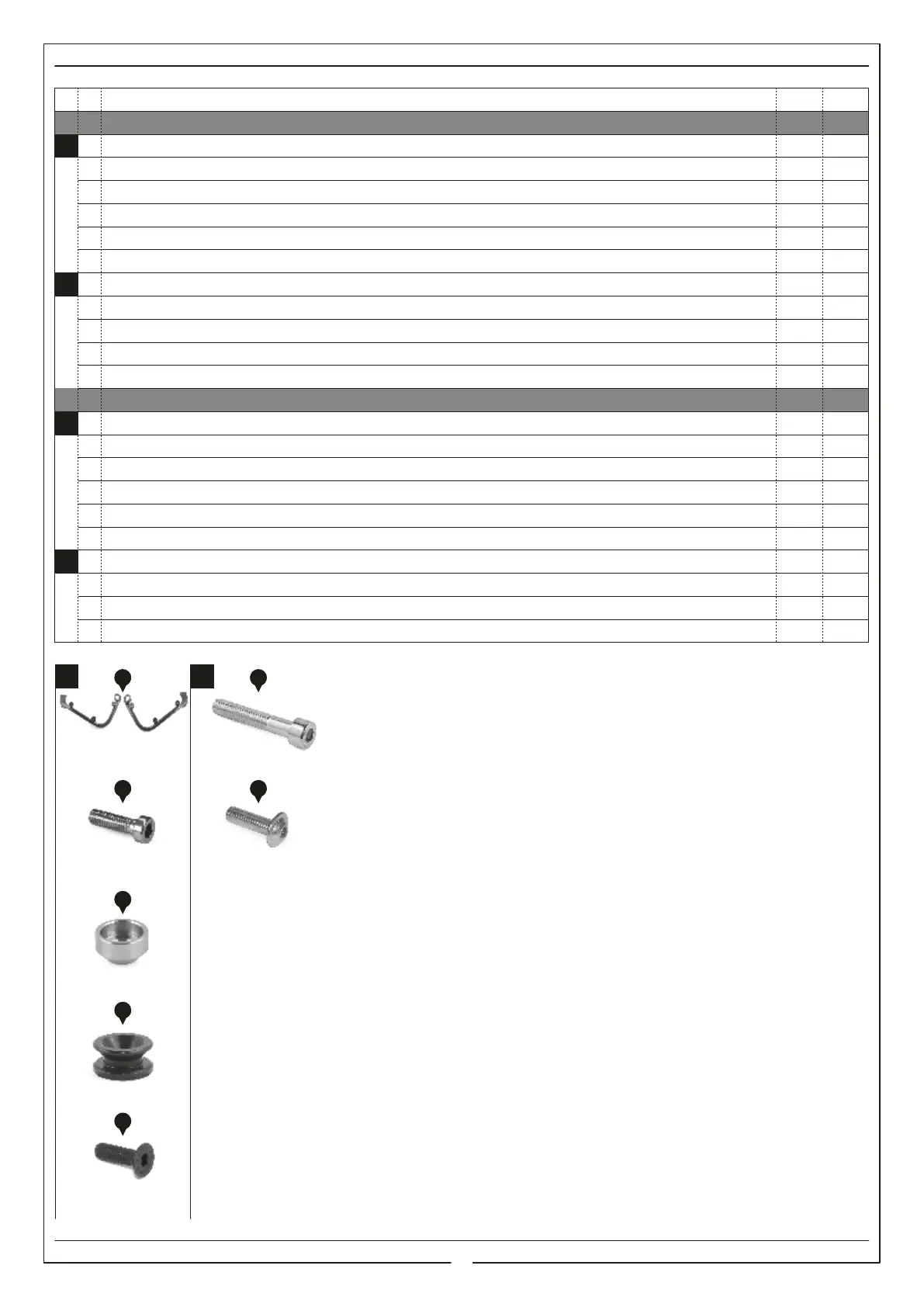

STÜCKLISTE / PARTS LIST
2
Copyright by
SW-MOTECH GmbH & Co. KG
Irrtümer und Änderungen vorbehalten. Technische und Design-Änderungen vorbehalten.
Errors and omissions excepted. Technical and design modifications are subject to change.
Artikel Part N·m
HTA.07.512.10000/B Legend Gear Seitentaschen-Träger SLC links Legend Gear Side Carrier SLC left
(1) HTA.07.512.901.01 Seitentaschen-Träger Side Carrier 1 / 1
(2) M6 x 20; DIN 6912 Innensechskantschraube, fl Kopf Hexagon Socket Screw, short Head 1 / 1 9,6
(3) HTA.00.152.081 Verschlusssbolzen Lock bolt 1 / 1
(4) HTA.00.152.080 Führungsbolzen Guide Bolt 3 / 3
(5) M6 x 20; DIN 7991 Senkkopfschraube; schwarz Countersunk Screw; black 2 / 2 9,6
(6) M8 x 45; DIN 912 Innensechskantschraube Hexagon Socket Screw 1 / 1 23
(7) M6 x 20; ISO 7380 Linsenkopfschraube Lenshead Screw 1 / 1 9,6
HTA.07.512.11000/B Legend Gear Seitentaschen-Träger SLC rechts Legend Gear Side Carrier SLC right
(1) HTA.07.512.902.01 Seitentaschen-Träger Side Carrier 1 / 1
(2) M6 x 20; DIN 6912 Innensechskantschraube; fl. Kopf Hexagon Socket Screw, short Head 1 / 1 9,6
(3) HTA.00.152.081 Verschlussbolzen Lock Bolt 1 / 1
(4) HTA.00.152.080 Führungsbolzen Guide Bolt 3 / 3
(5) M6 x 20; DIN 7991 Senkkopfschraube; schwarz Countersunk Screw; black 2 / 2 9,6
(6) M8 x 45; DIN 912 Innensechskantschraube Hexagon Socket Screw 1 / 1 23
(7) M6 x 20; ISO 7380 Linsenkopfschraube Lenshead Screw 1 / 1 9,6
1
2
3
4
5
6
7
1
1
2
1
2
2
