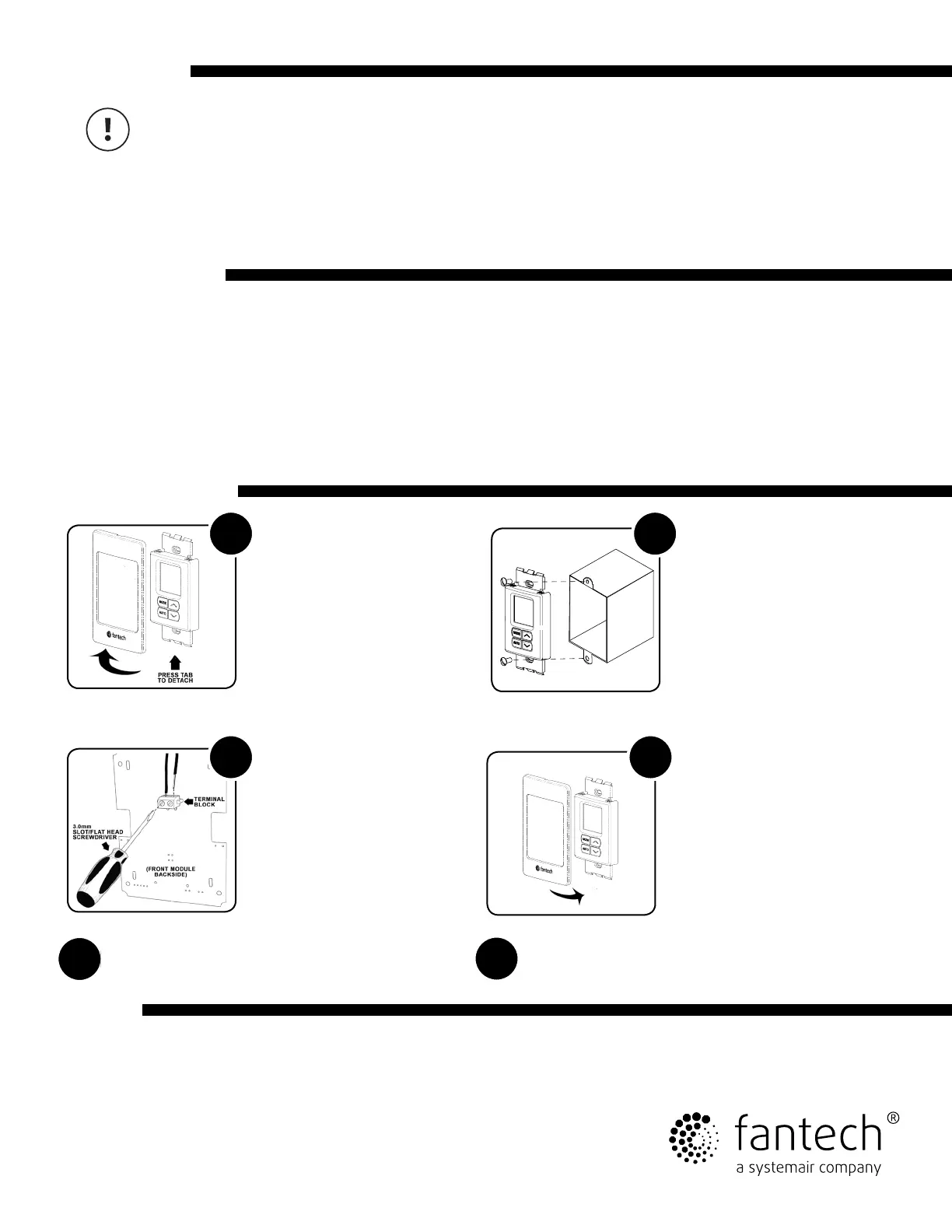

1
Détachez le module avant de la
plaque de montage en appuyant
sur la languette (située au bas du
boîtier).
NOTE: Assurez-vous de ne pas
exercer une pression trop
importante sur la languette.
2
Guidez les deux (2) ls de commande
dans l’ouverture centrale de la plaque
de montage et montez cette dernière
soit sur le boîtier d’un appareil
électrique standard ou directement
sur le mur à l’aide de vis. Au besoin,
utilisez des dispositifs d’ancrage au
mur.
NOTE: Vériez que les vis sont
correctement serrées, mais pas
trop. Cela pourrait endommager la
plaque arrière.
3
Insérez les ls de transmission (2)
dans le bornier, situé sur la face
arrière du module avant. Sécurisez-
les en place en serrant les vis du
bornier à l’aide d’un petit tournevis
à tête plate de 3,0 mm (non fourni).
NOTE: Les terminaux n’ont pas de
polarité.
4
Fixez le module avant sur la plaque
arrière, en insérant tout d’abord la
partie supérieure du module avant
dans les attaches supérieures, puis
en pivotant le module en appuyant
sur le bas, jusqu’à ce que vous
entendiez un « clic ». Vériez que
le système de ventilation fonctionne.
NOTE: Veillez à ne pas pincer ou
coincer les ls de transmission
lorsque vous xez le module avant
à la plaque arrière.
5
Raccorder les ls sur le bornier de l’unité (position WW ou EDF). Re-
portez-vous au manual d’installation de l’appareil pour plus de détails.
AVERTISSEMENT
Le non-respect des instructions suivantes peut entraîner un fonctionnement anormal de l’appareil:
Débranchez l’alimentation de l’appareil de ventilation avant d’installer le dispositif de commande mural. Vériez que l’alimentation est reconnectée une fois le
dispositif de commande installé. Le fait de ne pas débrancher l’alimentation pourrait endommager le dispositif de commande mural.
• N’installez jamais plus qu’un seul dispositif de commande central par appareil.
• Éloignez les ls d’alimentation basse tension du dispositif de commande à au moins 305 mm (1 pied) des moteurs, des ballasts de lampes et des circuits grada-
teur de lumière. N’installez pas les ls du dispositif de commande le long des câbles haute-tension de la maison.
• Vériez que les ls sont bien branchés à l’appareil et au dispositif de commande mural.
RECOMMENDATIONS
Pour assurer un fonctionnement optimal du dispositif de commande de ventilation, les pratiques exemplaires suivantes sont
recommandés lors de l’installation:
• L’emplacement du dispositif de commande de la ventilation peut avoir une incidence sur son fonctionnement optimal. Par conséquent, il est recommandé que
le dispositif de commande soit installé à un emplacement central, à l’abri des rayons directs du soleil et de toute autre source de chaleur directe ou du froid,
comme par exemple, n’installez pas sur un mur extérieur ou près d’une fenêtre.
• N’installez pas le dispositif de commande de la ventilation sur un mur muni d’une cavité ouverte à d’autres zones. Par exemple : Retour du système à air pulsé
dans une cavité murale. Si tel est le cas, scellez l’ouverture centrale de la plaque de montage à l’aide de ruban adhésif.
ÉTAPES D’INSTALLATION
6
Laissez les instructions d’utilisation au propriétaire de la maison.
Dépannage
Si le code erreur 01 est afché sur le contrôle à écran tactile, débrancherz l’alimentation de l’appareil, attendez 10 secondes et rebranchez l’alimentation au VRC/VRE.
United States 10048 Industrial Blvd. • Lenexa, KS 66215 • 1.800.747.1762 • www.fantech.net
Canada 50 Kanalakt Way • Bouctouche, NB E4S 3M5 • 1.800.565.3548 • www.fantech.net
Fantech, reserves the right to modify, at any time and without notice, any or all of its products’ features, designs, components and
specifications to maintain their technological leadership position.
Fantech se réserve le droit de modier partiellement ou entièrement, en tout temps et sans préavis, les caractéristiques, la conception,
les composantes et les spécications de ces produits an de conserver sa position de leader en matière de technologie.
