Extern display för tredje generationens
regulatorer
Display för manövrering av tredje generationens Corrigo och EXO-
compact. Anslutningskabel beställs separat och nns i två varianter,
EDSP-K3 (3 m) eller EDSP-K10 (10 m). Om en egentillverkad kabel
används är den maximala kabellängden 100 m.
Tekniska data
Kapslingsklass IP20
Strömförsörjning Intern via kommunikationskabel från
EXOcompact eller Corrigo
Display Bakgrundsbelyst, LCD, 4 rader med 20
tecken
Teckenhöjd 4,75 mm
Dimensioner (BxHxD) 115 x 95 x 25 mm
Installation

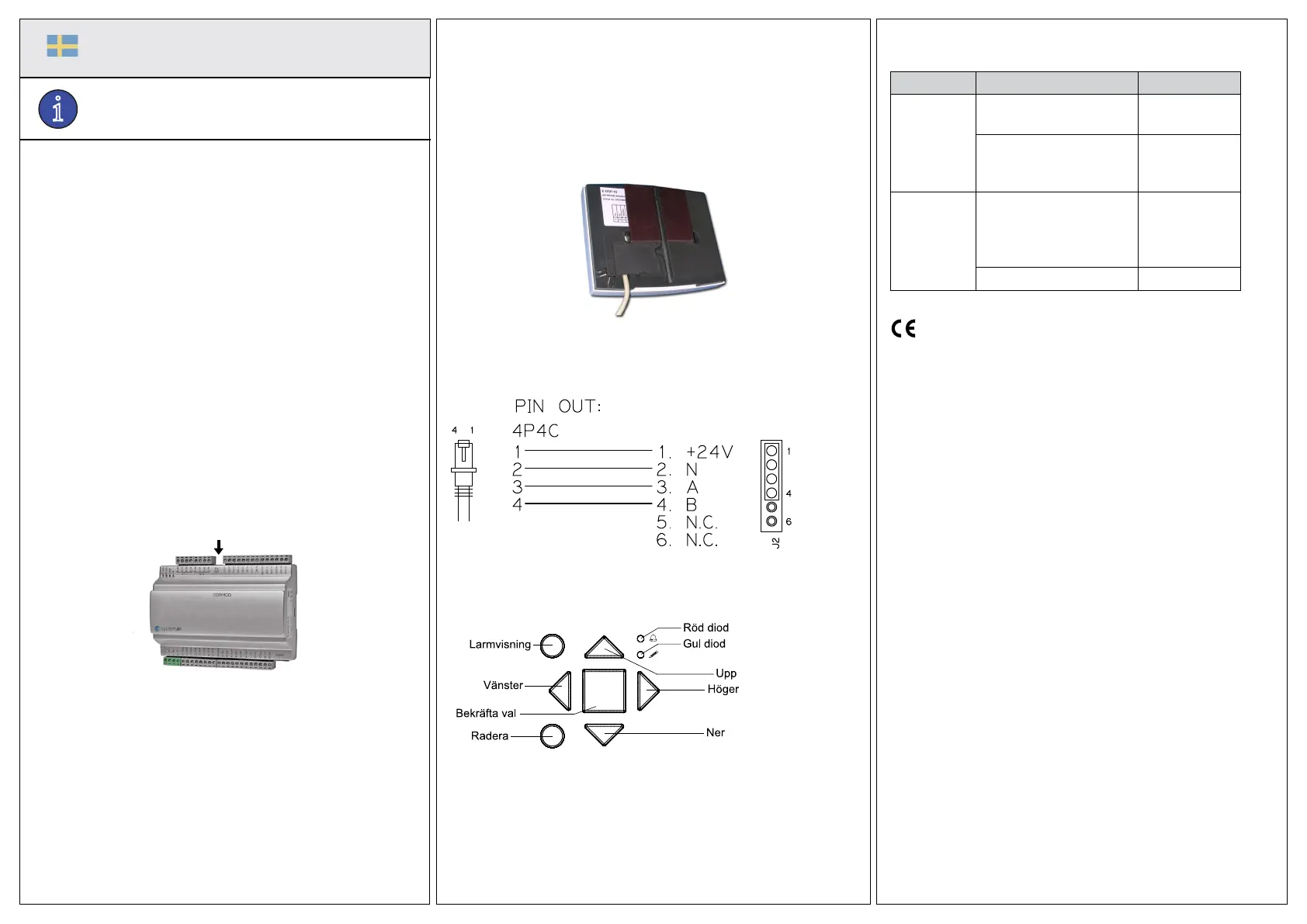

Displayens kabel ansluts till Corrigo eller EXOcompact med en 4P4C
modularkontakt (se nedanstående gur).
S-208997 kan monteras på vägg eller över apparatdosa (cc 60 mm).
Den kan även användas som handhållen terminal. De medlevererade
magnetremsorna kan klistras på baksidan så att displayen kan fästas mot
t.ex. en apparatskåpsdörr. I detta fall är det lämpligt att leda ut kabeln
genom det alternativa utloppshålet i nederkanten av kopplingsutrymmet
(se nedanstående gur). Bänd loss locket och ytta kabeln. Vrid locket ett
halvt varv så att sidohålet blockeras och montera tillbaka locket.
Inkoppling
Inkoppling ska ske enligt nedanstående inkopplingsschema.
S-208997
Svart
Vit
Gul
Brun
Menysystem
Displayens menysystem används via sju knappar:
OK
C
Lysdioderna har följande funktioner:
Beteckning Funktion Färg
%
Det finns ett eller flera
okvitterade larm
Blinkande röd
Det finns ett eller flera,
kvarstående, kvitterade
larm
Fast röd
!
Du befinner dig i en
dialogruta där det
är möjligt att gå till
ändringsläge
Blinkande gul
Ändringsläge Fast gult
EMC emissions- och immunitetsstandard
Produkten uppfyller kraven i EMC-direktivet 2004/108/EG genom
produktstandard EN 61000-6-1 och EN 61000-6-3.
RoHS
Produkten uppfyller Europaparlamentets och rådets direktiv 2011/65/
EU.
Teknisk support
Teknisk hjälp och råd på telefon: 031 720 02 30
Kontakt
Systemair AB, 739 39 Skinnskatteberg, Sverige
Tel: +46 222 440 00, Fax: +46 222 440 99
www.systemair.com, mailbox@systemair.se
Läs denna instruktion innan produkten
monteras och ansluts
INSTRUKTION
S-208997
