BRANCHEMENT DES HAUT-PARLEURS
On peut raccorder à l’amplificateur V-60 une paire de haut-parleurs. Pour chaque haut-parleur, vous trouvez
au dos de l’appareil un panneau de branchement avec l’inscription « R » ou « L » (qui indique à quel côté,
de la droite ou de la gauche, il appartient) et trois bornes de haut-parleur. De ces trois bornes, seules deux
sont nécessaires. La borne portant l’inscription « 0 » correspond au branchement portant habituellement l’ins-
cription « – » (polarité négative) sur les amplificateurs/haut-parleurs. Des deux autres bornes, seule celle qui
correspond à l’impédance nominale de vos haut-parleurs (« 4Ω » ou « 8Ω ») est nécessaire.

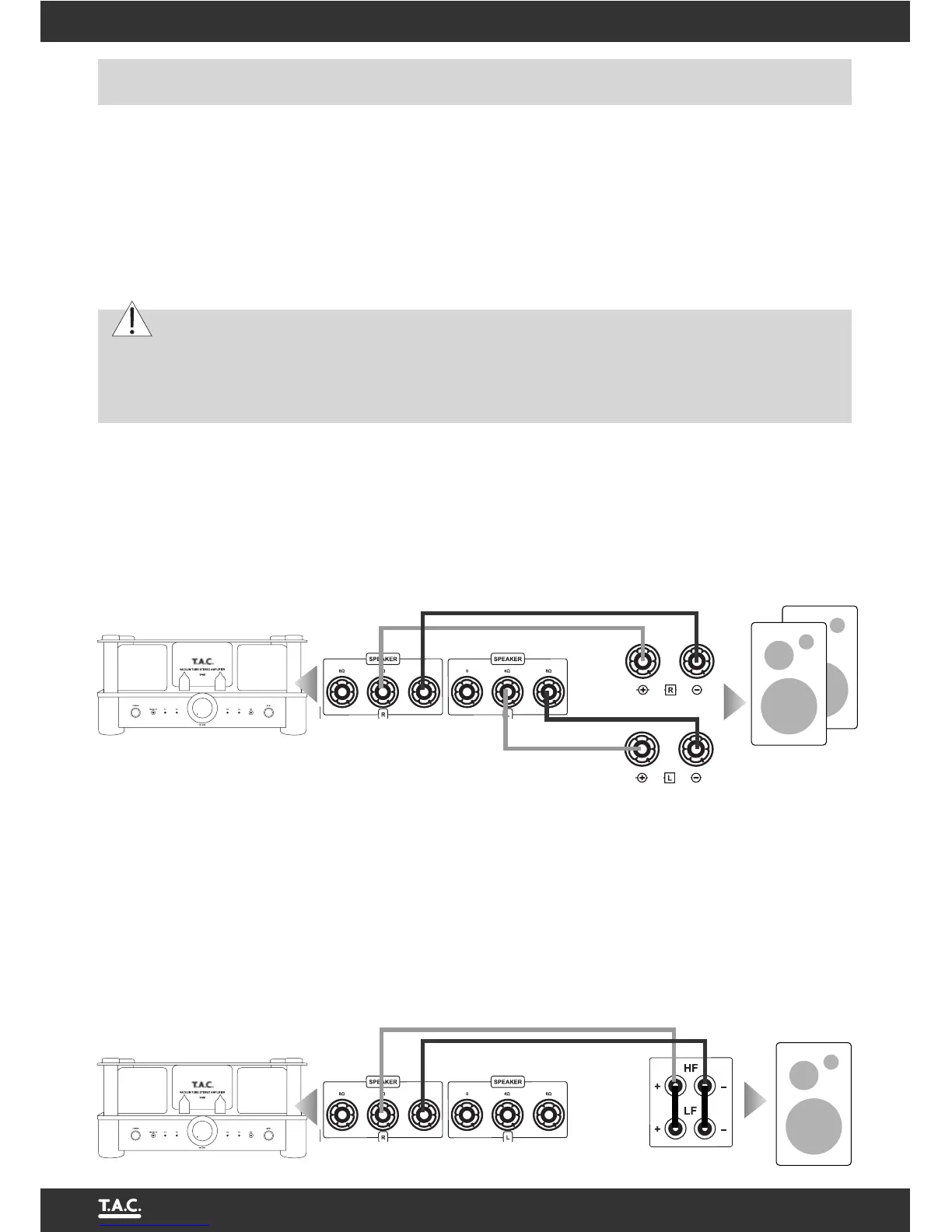

haut-parleur
droit/gauche
V-60
câble haut-parleur
Attention :
Déterminez impérativement l’impédance nominale des haut-parleurs AVANT de les brancher.
Consultez le mode d’emploi des haut-parleurs ou votre revendeur.
L’amplificateur ne doit pas être mis en marche sans haut-parleurs branchés !
Les deux bornes choisies sont reliées à un bout d’un câble de haut-parleur : la borne de l’amplificateur
portant l’inscription « 0 » doit mener au branchement du haut-parleur marqué avec « – », la borne de
l’amplificateur marquée avec « 4Ω » OU avec « 8Ω » (selon l’impédance nominale du haut-parleur, déter-
minée auparavant) doit mener au branchement du haut-parleur portant l’inscription « + ». Les mêmes bor-
nes ou des bornes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité (+
ou –). Sur ces bornes seront raccordées les autres extrémités des câbles de haut-parleurs correspondants.
Dans le cas de haut-parleurs avec double borne de raccordement (quatre bornes de serrage) il faudra
mettre en place un pontage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes métal-
liques ou de courts morceaux de câbles), entre les deux bornes de même polarité (par exemple les bor-
nes désignées par « + »). La borne marquée de « 4Ω » ou « 6Ω » et « R » de l’amplificateur doit être
reliée à l’une des bornes marquées « + », borne pontée du haut-parleur droit. La borne marquée de
« 0 » et « R » de l’amplificateur doit être reliée à l’une des bornes marquées « – », borne pontée du haut-
parleur droit. Adoptez la même configuration pour le câble reliant les bornes du haut-parleur gauche.
haut-parleur
V-60
câble haut-parleur
