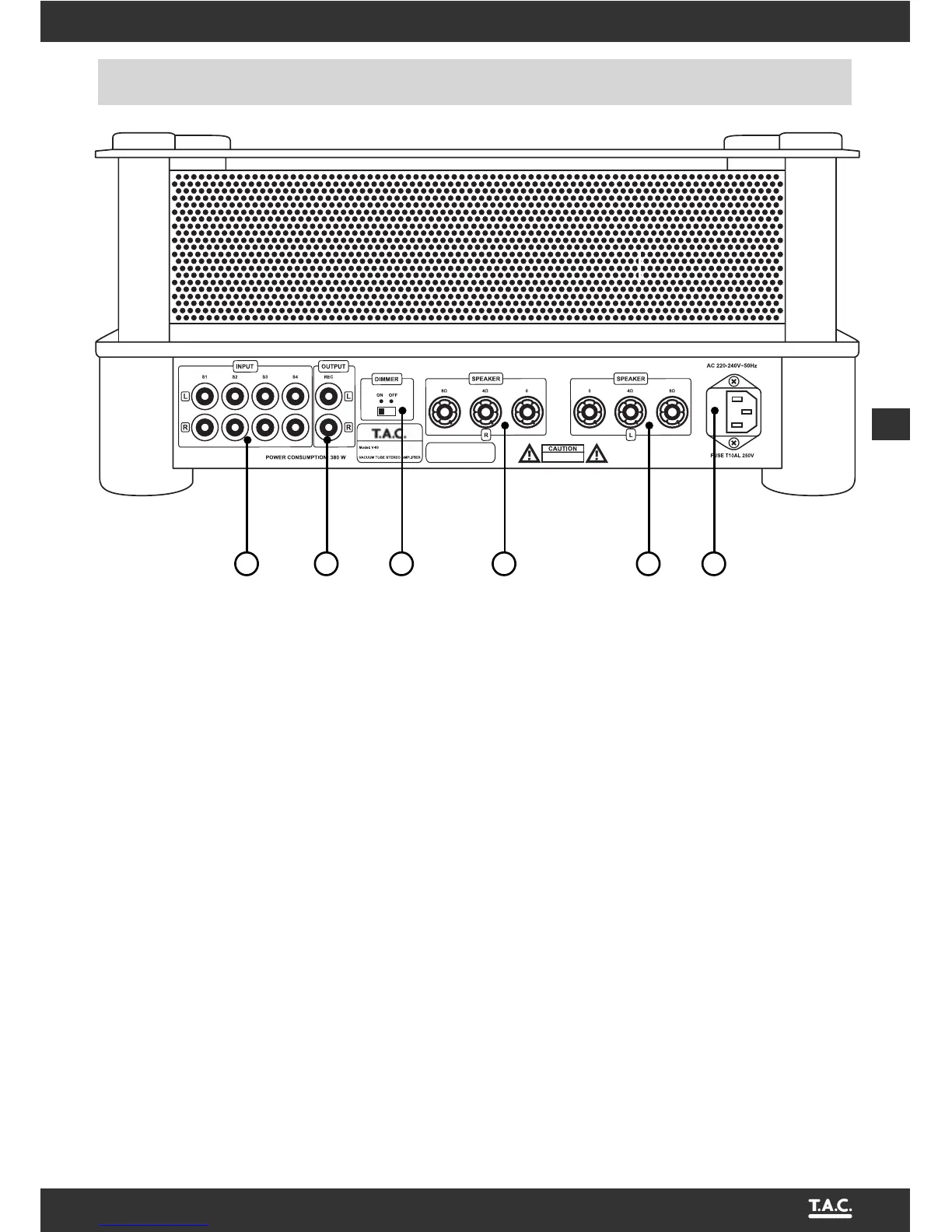

RÜCKANSICHT
7. INPUT („S1“...„S4“):
Cinch-Anschlüsse für Stereoquellen
Hier können vier Wiedergabegeräte mit analogem
Stereo-Hochpegelausgang angeschlossen werden.
8. OUTPUT REC: Aufnahmeausgang
Schließen Sie hier, wenn gewünscht, z.B. ein
Aufnahmegerät an. Das Stereo-Signal dieses
Ausganges ist mit dem Ausgangssignal der
momentan gewählten Quelle an einem der
Anschlüsse „S1“ ... „S4“ identisch.
9. DIMMER: Frontglasbeleuchtung
Mit diesem Schalter kann die Beleuchtung der
Schutzglasscheibe an der Gerätevorderseite ein-
und ausgeschaltet werden.
10. SPEAKER:
Lautsprecheranschlussklemmen
Ausgangsbuchsen mit Schraubklemmen zum An-
schluss eines Lautsprecherpaares. Es können Laut-
sprecherkabel mit 4mm-Bananensteckern verwen-
det werden. Beachten Sie die Hinweise zum An-
schluss von Lautsprechern im Kapitel „Installation“.
11. Netzbuchse mit Sicherungshalter
Bringen Sie hier das Netzkabel an und verbinden
Sie es mit der Stromversorgung. Das kleine
Kunststoff-Gehäuse an der Unterseite der
Netzbuchse beinhaltet die Gerätesicherung.
Beachten Sie dazu die Sicherheitshinweise.
