27

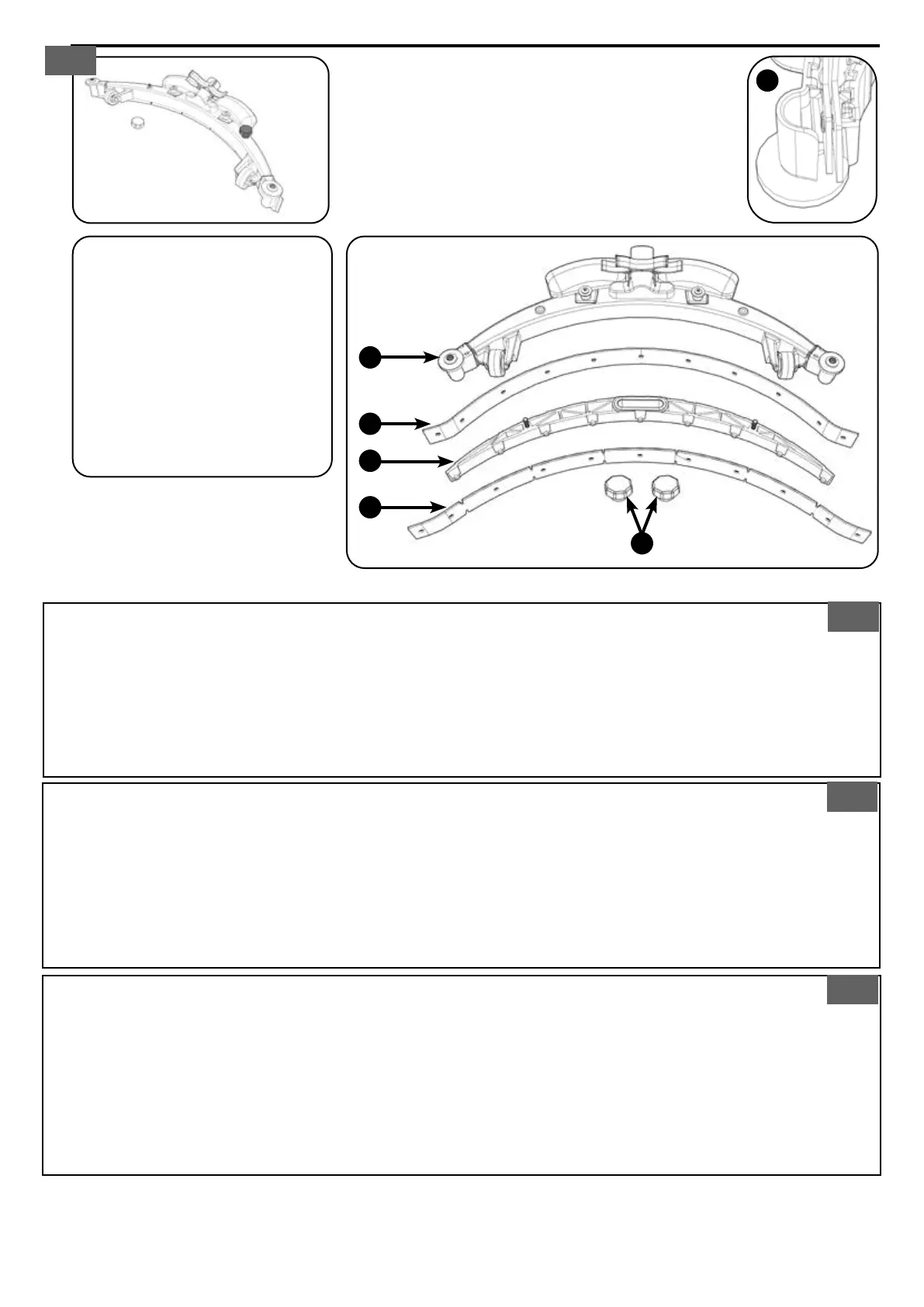

Absauglippe – Übersicht
1. Sicherungsknöpfe, 2 Stück
2. Vorderes Abstreifblatt (geschlitzt/umkehrbar)
3. Abstreifblattträger
4. Hinteres Abstreifblatt
5. Absauglippengehäuse
HINWEIS: Die Abstreifblätter sind so
konstruiert, dass sie umkehrbar und
drehbar sind; auf diese Weise sind vier
Nutzungsdauer verlängert wird.
Bringen Sie den Abstreifblatthalter mithilfe der beiden äußeren Knöpfe wieder
an. Achten Sie darauf, dass sich das geschlitzte Abstreifblatt an der Vorder-
seite der Absauglippe bendet. Bringen Sie die Absauglippe mithilfe der beiden
mittleren Knöpfe an der Absauglippe wieder an.
Achten Sie darauf, dass die Endlöcher an beiden Abstreifblättern richtig auf
den T-förmigen Klammern positioniert sind! (A).
Montieren der Abstreifblätter der
Absauglippe
Retting the squeegee Blades
Squeegee Overview
3. Blade carrier
4. Rear blade
5. Squeegee main body
EN
Remontage des lames du suceur
Vue d’ensemble du suceur
3. Support des lames
4. Lame arrière
5. Corps principal du suceur
FR
De wissers van het vloerelement terugplaatsen
Breng de wisserbladhouder weer aan en bevestig deze met de twee buitenste schroefknoppen. Zorg ervoor dat het wisserblad met sleuf aan de
voorzijde van het vloerelement wordt gemonteerd. Breng het vloerelement weer aan en zet het vast met behulp van de twee middelste
schroefknoppen.
Overzicht vloerelement
3. Wisserhouder
4. Achterste wisser
5. Hoofdsamenstel vloerelement
NL
DE
