FR

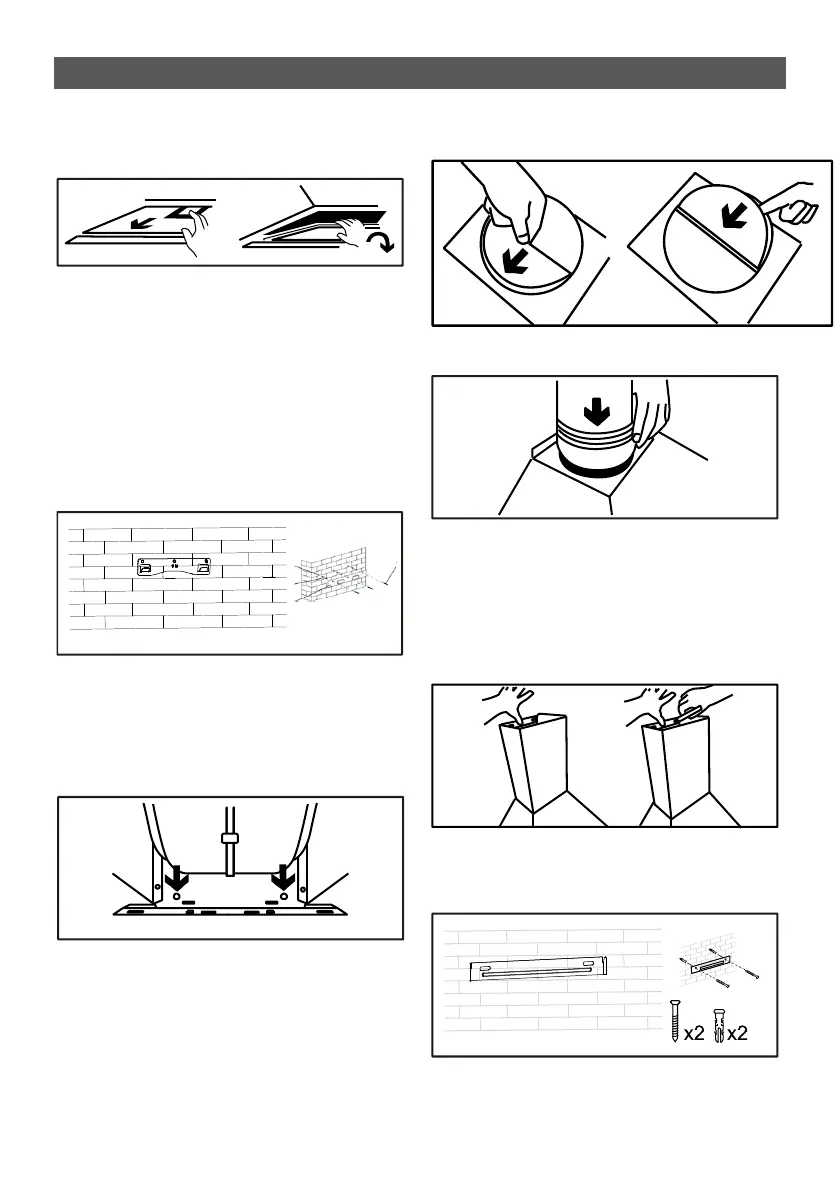

Avant de commencer, vous devez retirer les
filtres de graisse comme indiqué ci-après, puis
vous devez appuyer sur le blocage et tirer vers
le bas :
INSTALLATION POUR LA
VENTILATION EXTERIEURE :
1. Placez le support mural sur le mur et
marquez les 3 points à l’endroit où il faut fixer
les vis. (Prendre comme référence les mesures
de la (Fig. 2).
2. Perforez 3 orifices de 8 mm et introduisez 3
chevilles.
3. Placez à nouveau le support mural et fixez-le
sur le mur avec les vis de 4x30 mm.
4. Suspendez le corps de la hotte aspirante, et
le filtre étant retiré, vous pourrez voir les points
de fixation. Vous devez marquer ces deux
points, la retirer, et reproduire l’opération
précédente (perforer et placer les chevilles).
Nous suspendons à nouveau la hotte et nous
fixons deux vis supplémentaires de 4x30 mm.
5. Après avoir fixé la hotte, il faut fixer le clapet
anti-retour sur la sortie d’air de la manière
suivante :
6. Connectez le tube sur la sortie de l’air de la
hotte aspirante de la manière suivante :
REMARQUE : Il est recommandé d’utiliser un
ruban adhésif en toile pour mieux fixer et
sceller le tube autour de la sortie d’air.
7. Placez la cheminée inférieure sur la hotte
suspendue avec la petite fixation de la
cheminée située sur la partie postérieure,
marquez deux points sur le mur à l’endroit des
orifices de fixation de la cheminée.
8. Retirez la cheminée inférieure et percez
deux orifices de 8 mm puis mettez en place la
petite fixation de la cheminée avec deux
chevilles et deux vis.
