BG
МОНТАЖ

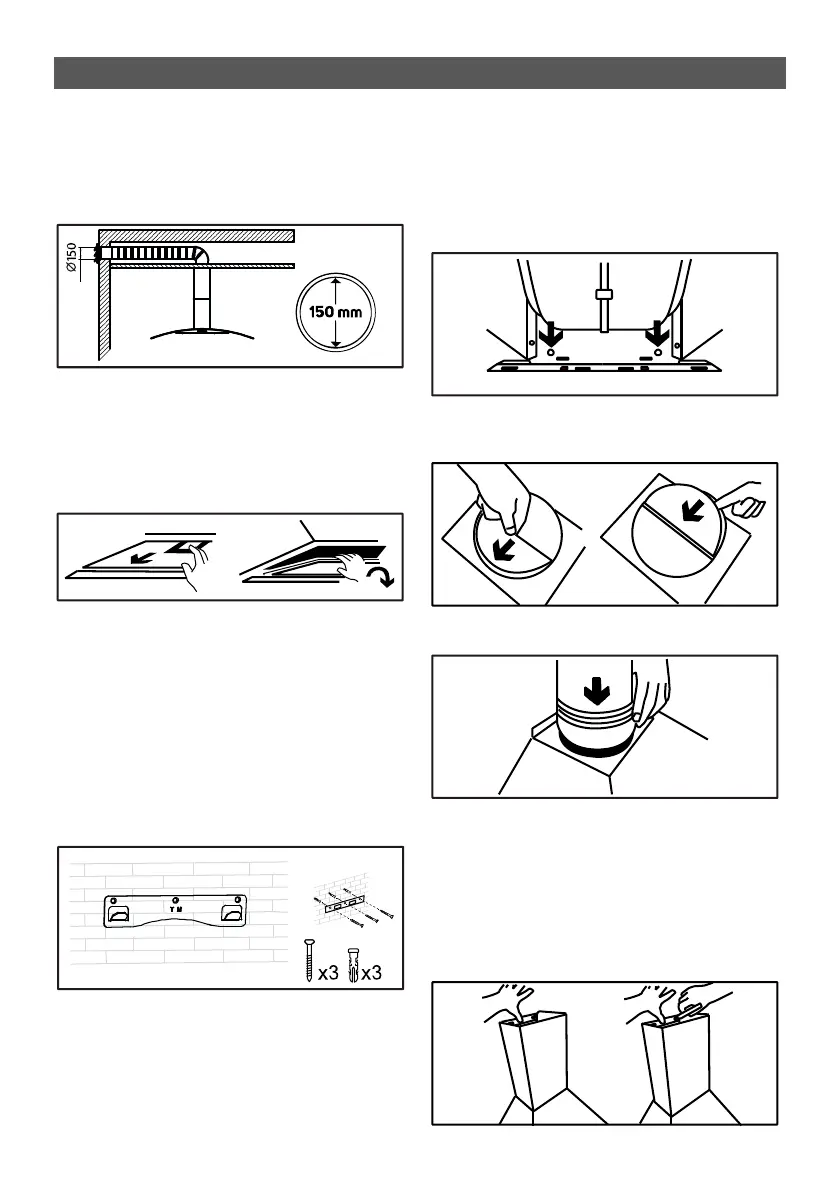

В случай, че е налице изход навън,
абсорбаторът може да бъде свързан според
както е указано на долното изображение
посредством екстракторна тръба с
вътрешен диаметър 150 mm.
БЕЛЕЖКА: Преди инсталирането на уреда,
изключете го и извадете щепсела му от
контакта.
Преди да го инсталирате, извадете
филтрите за мазнина, според указаното по-
долу. За целта следва да натиснете
блокировката и да дръпнете надолу.
ИНСТАЛИРАНЕ ЗА ВЪНШНА
ВЕНТИЛАЦИЯ:
1. Поставете стенното окачване на стената
и означете трите точки, където следва да се
закрепят винтовете. Като съотноска вземете
мерките, указани на Fig.2.
2. Пробийте 3 отвора от 8 mm всеки и
вкарайте в тях 3 дюбела.
3. Поставете отново стенното окачване и го
закрепете на стената с винтовете 4X30 mm.
4. Окачете корпуса на абсорбатора. При
изваден филтър се забелязват още две
точки на закрепване. Следва тези две точки
да се означат. След това отстранете
абсорбатора и повторете гореказаното, т.е.
пробийте и поставете дюбели. Поставете
отново абсорбатора и закрепете още два
винта с размер 4X30 mm.
5. След поставяне следва да закрепите
еднопосочната клапа към изхода на
въздуха, по следния начин:
6. Закрепете отводната тръба към изхода за
въздух на абсорбатора по следния начин:
БЕЛЕЖКА: Препоръчваме използване на
залепваща лента с оплетка за по-добро
запечатване на отводната тръба към изхода
за въздух.
7. Поставете в задната част долния комин
върху окачената фуния посредством
малкото коминно окачване. Означете две
точки на стената при позицията на отворите
на коминното окачване.
