FR

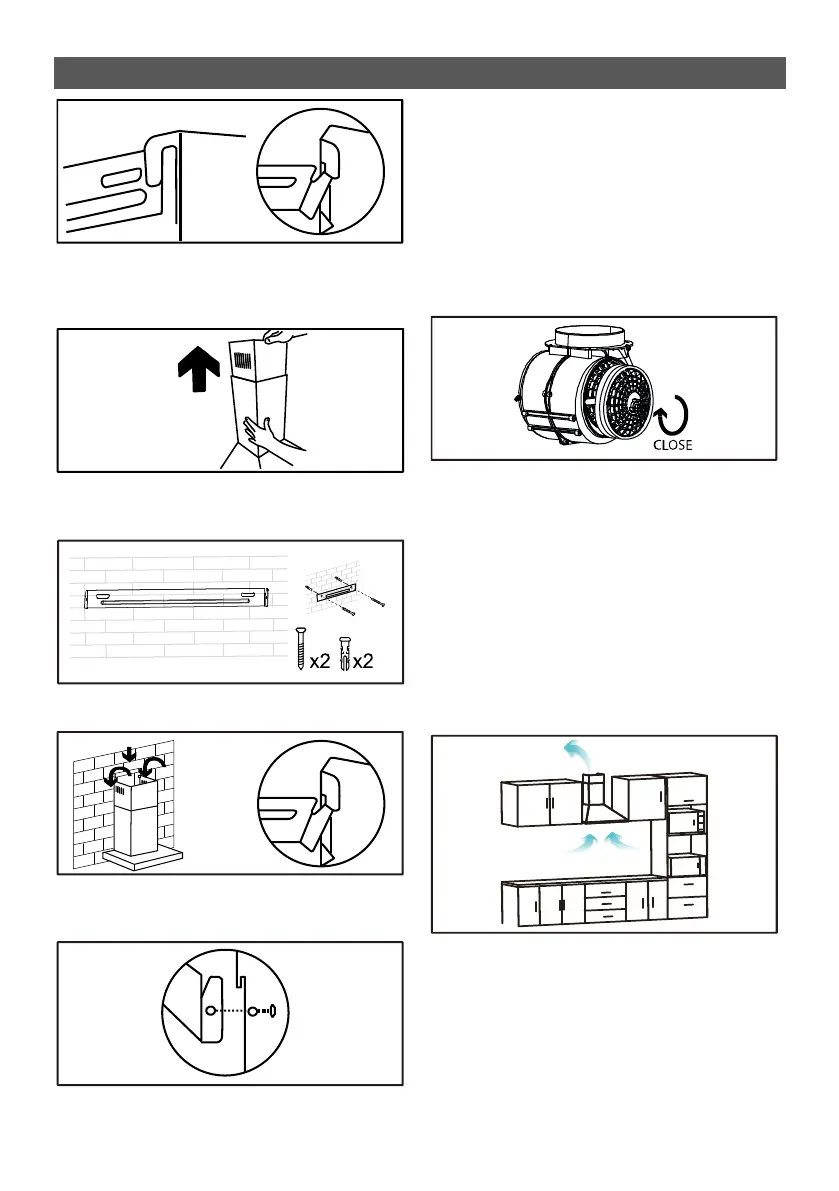

10. Tirez sur la cheminée inférieure vers le
haut pour atteindre la hauteur souhaitée et
marquez les points de la grande fixation de la
cheminée sur le mur.
11. Percez deux orifices de 8 mm et placez la
grande fixation de la cheminée avec deux
chevilles et deux vis.
12. Suspendez la cheminée supérieure sur la
grande fixation de la cheminée.
REMARQUE : Vous pouvez également fixer la
cheminée supérieure avec deux petites vis
(3x10) de la manière suivante :
REMARQUE : Si vous ne disposez pas d’une
sortie vers l’extérieur, le tube de sortie n’est
pas nécessaire et l’installation est identique à
la précédente, en omettant la partie de la
tuyauterie (mode de recirculation).
Vous aurez besoin de deux filtres à carbone
pour fixer les odeurs. Ils ne sont pas compris.
Pour installer les filtres à carbone, retirez les
filtres de graisse comme indiqué
précédemment, encastrez les filtres dans
l’appareil et faites-les tourner dans le sens
horaire des deux côtés du moteur, comme
indiqué ci-après :
Vérifiez que le filtre est bien en place.
REMARQUE : Lorsque le filtre à carbone est
raccordé, l’aspiration est réduite.
MODES
L’appareil possède 2 modes d’installation :
Mode de recirculation et mode d’extraction.
MODE D’EXTRACTION
Le mode d’extraction expulse l’air vers
l’extérieur. Ce mode garantit un rendement
élevé, une capacité élevée et un niveau de
bruit réduit.
