Team C Patron - Page 10

12
13

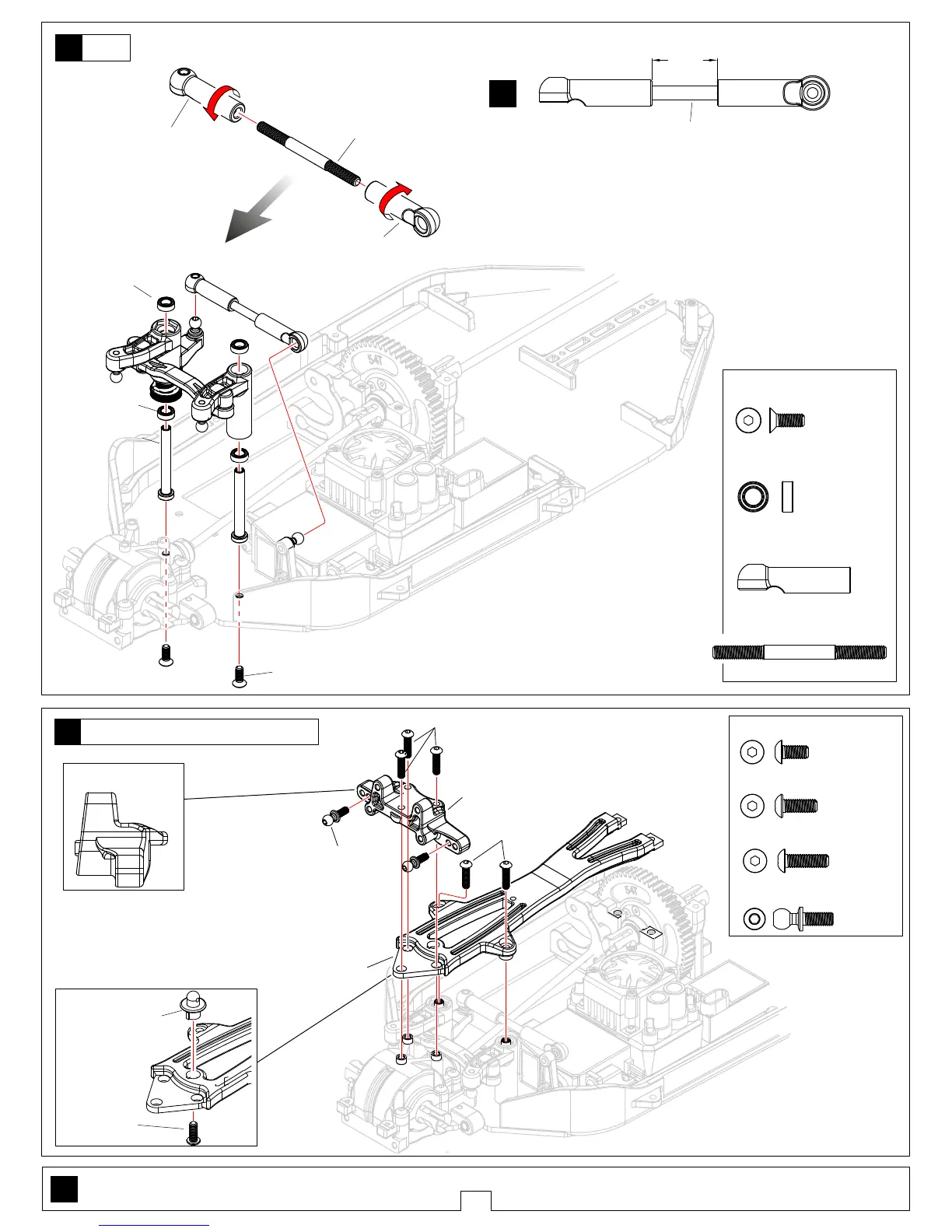

Buffer
Lenkung
Upper Deck-Front / Front Upper Suspension Arm Mount
Upper Deck vorne / Vorderer oberer Querlenkerhalter
15mm
1:1
TR4038 3x40 Turnbuckle
3x40 Gewindestange
…………1
TR4025 4.8mm Ball End-Long
4.8mm Kugelpfanne
……2
…………………4
T04031 4x7x2.5 Ball bearing
4x7x2.5 Kugellager
………………2
TR4058 M3x8 Screw
M3x8 Schraube
T02059 Ball stud-Long
Kugelkopf lang
…………2
TR4059 M3x8 Screw
M3x8 Schraube
……………2
TR4059 M3x10 Screw
M3x10 Schraube
…………3
▲Projection.Note direction
Drehrichtung beachten!
6
1:1
Ture-to -scale diagram
Zeichnung in Originalgroesse!
TR4058 M3x8
TR4025
TR4025
TR4038 3x40
T04031
4x7x2.5
TR4049
TR4059 M3x8
T02059
TR4059 M3x10
TS4014
Upper Deck-F
Chassis oben
TR4004
Upper Suspension Arm Mount-F
Querl. halter Vorne oben
T04031 4x7x2.5
Servo Saver Post
Servo Saver Pfosten
Ball stud-Long
Kugelkopf lang
TR4059
M3x6
TR4023
Dust Cover Mount
Staubschutz Halter
TR4059 M3x6 Screw
M3x6 Schraube
………………1
Bag-B
Bag-B
F
