Team C Patron - Page 13

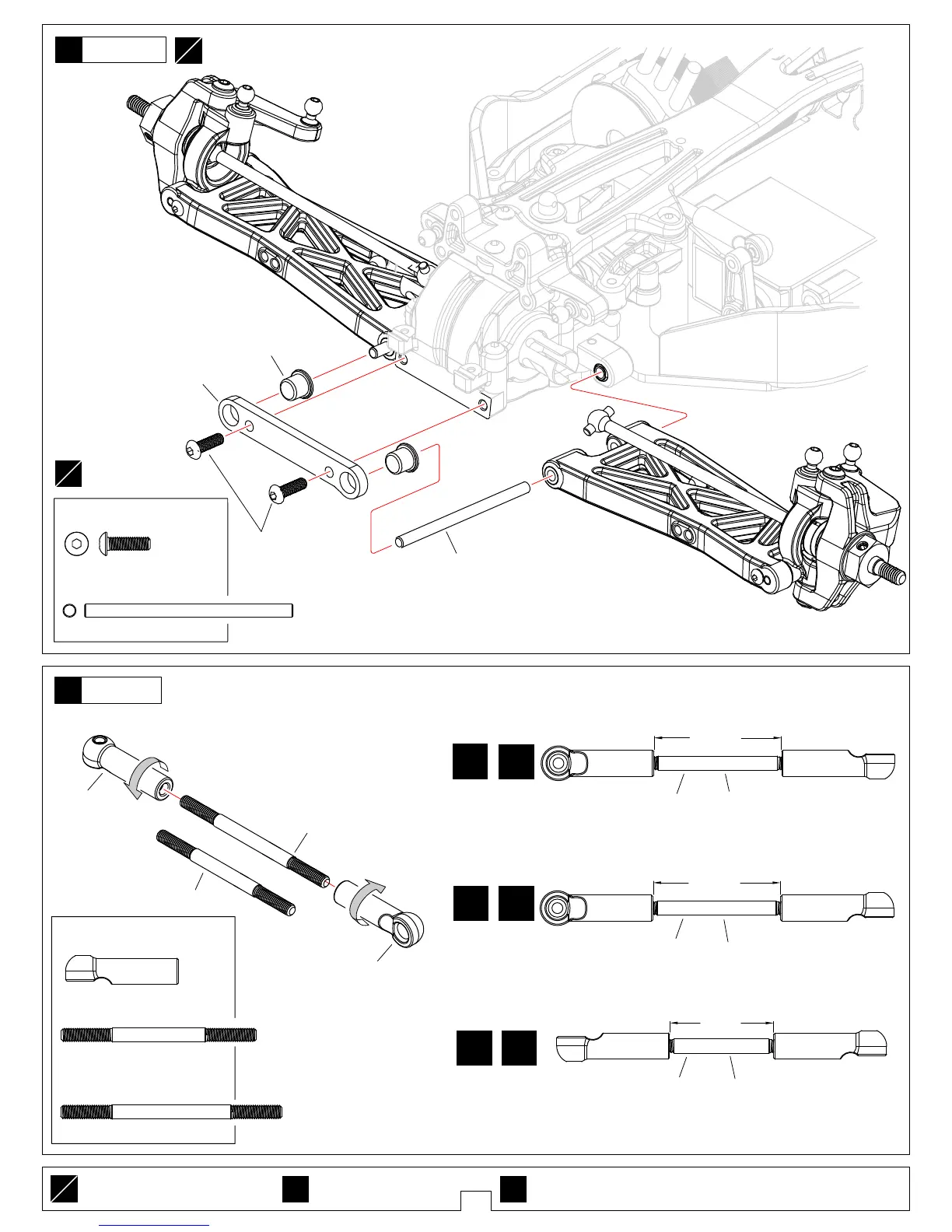

Front Suspension
Aufh. vorne
9
Assemble both Left and Right
Links und Rechts fertigen
18
19
L
R
T04034 3x48.5 Arm shaft
3x48.5 Querl.welle
………………2
TR4059 M3x10 Screw
M3x10 Schraube
……………2
T04002
Front arm mount-F
Querlenkerhalter vorne
T04002
Brace bushing
Halter-Einsatz
TR4059
M3x10
T04034 3x48.5
L
R
L
R
24mm
TR4038 3x45 Turnbuckle
3x45 Gewindestange
…………2
TR4025 4.8mm Ball End-Long
4.8mm Kugelpf. lang
……8
TR4038 3x45
Steering Rod Gewindestange Lenkung
Front upper Rod-R Gewindestange vorne oben
29.5mm
3x51 Turnbuckle
Front upper Rod-L Gewindestange vorne oben
▲Projection.Note direction
Richtung beachten
3x51 Turnbuckle
▲Projection.Note direction
Richtung beachten
3x45 Turnbuckle
▲Projection.Note direction
Richtung beachten
TR4025
1:1
x1
x1
x2
TS4047 3x56
TR4025
29.5mm
1:1
1:1
TS4047 3x51 Turnbuckle
3x51Gewindestange
…………2
Turnbuckle
Gweindestangen
True-to -scale diagram
Zeichnung in Originalgr.
Assemble as many times as specified
In angebener Stueckzahl fertigen
1:1
x2
Bag-C
Bag-C
