Team C Patron - Page 20

33
16

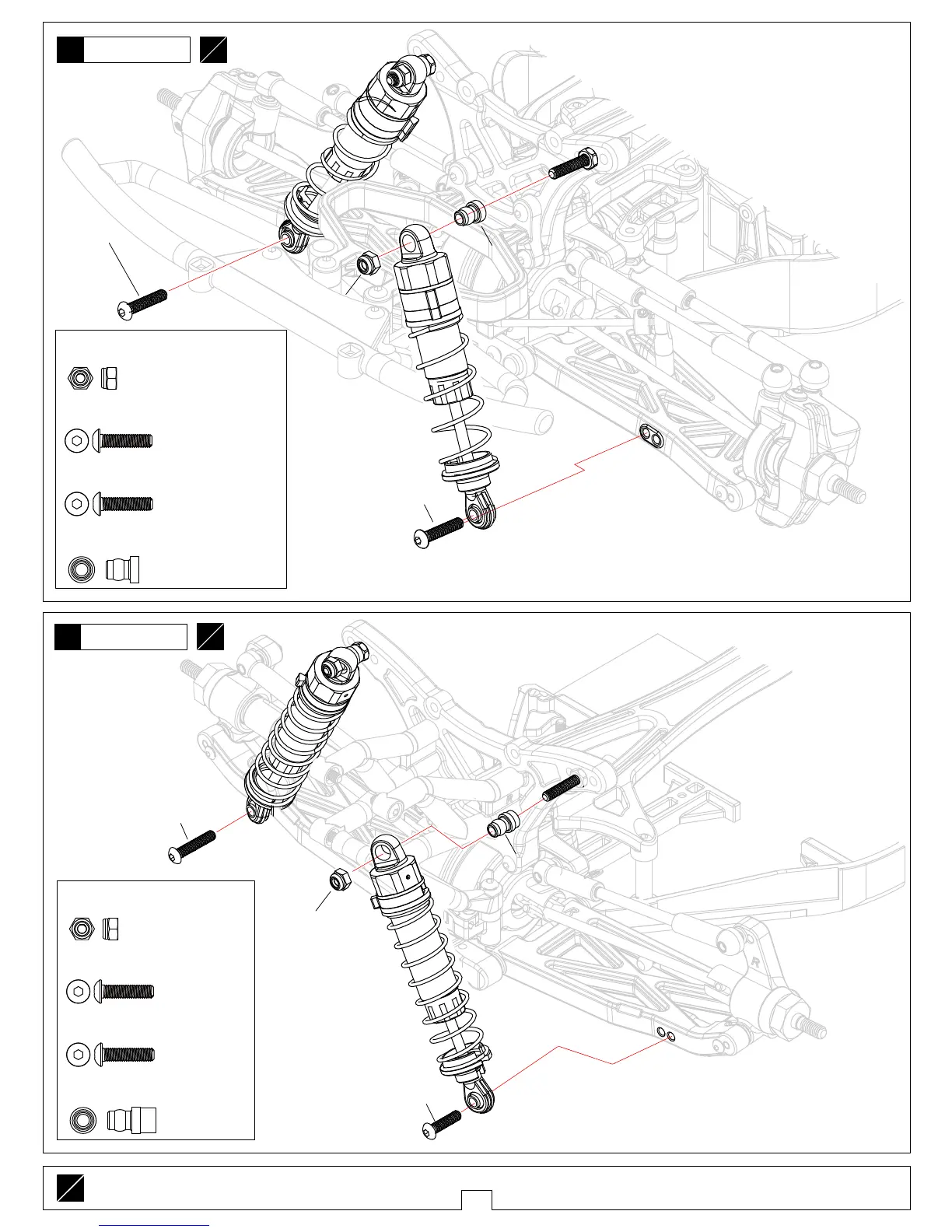

Rear Shock Absorber
Daempfer hinten
T02084 M3 Nylon Nut
M3 Mutter
TR4059 M3x12 Screw
M3x12 Schraube
…………1
……………………2
TR4026 Shock cap ball-Long
Daempferkappenkugelk.
……………2
TR4059 M3x12
L
R
Assemble both Left and Right
Links und Rechts fertigen
L
R
Bag-E
TS4045 M3x12 Screw-Versa tooth
M3x12 Schraube m. linksg.
…………1
TS4045
M3x12 Screw Versa tooth
M3x12 Schraube mit linksgewinde
32
Front Shock Absorber
Daempfer vorne
L
R
Bag-E
TR4026
Shock cap ball-Long
Daempferkappenkugelkopf
T02084 M3
T02084 M3 Nylon Nut
M3 Mutter
TR4059 M3x12 Screw
M3x12 Schraube
…………1
……………………2
TR4026 Shock cap ball-Short
Daempferkappenkugelk.
………………2
TS4045 M3x12 Screw-Versa tooth
M3x12 Schraube mit linksgewinde
…………1
TR4026
Shock cap ball-Short
Daempferkappenkugelk.
T02084 M3
TS4045
M3x12 Screw Versa tooth
M3x12 Schraube mit linksgewinde
TR4059 M3x12
