Team C T8TE - Page 11

6
1:1 x1
1:1 x1
11

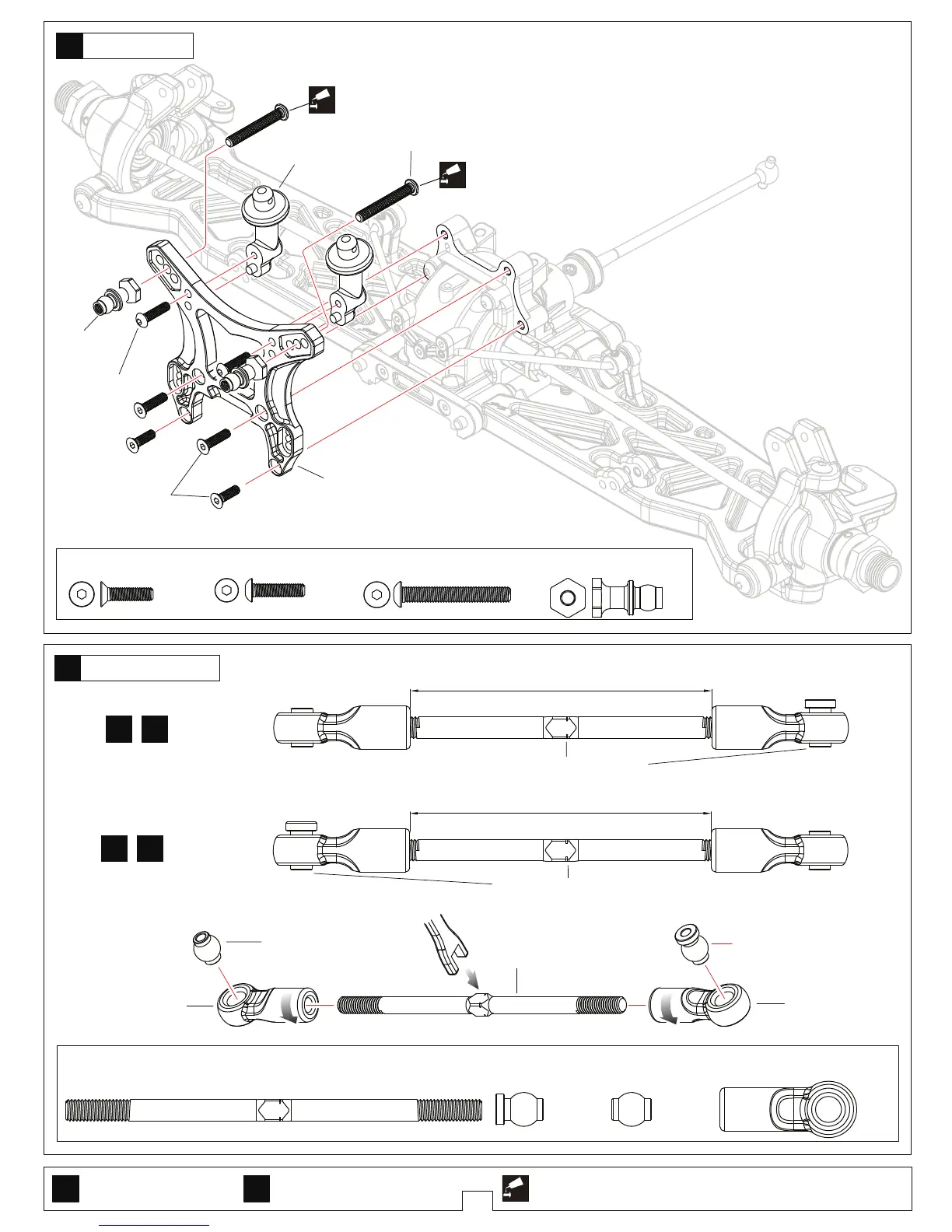

Front Shock Tower
Dämpferbrücke vorne
12
1:1
True-to -scale diagram
1:1 Größe
x1
Assemble as many times as specified
So oft montieren wie angegeben
Apply threadlock
Schraubensicherungslack verwenden
Screw
Cement
Screw
Cement
Bag-D
Bag
- D
T08674 M3x12 Screw
Schraube
……4
T08673 M3.5x25 Screw
Schraube
…2
…2
T08622 Shock cap ball
Dämpferkugelkopf
TG8022 5x96 Turnbuckle
Gewindestange
T08758 7.8 Ball stud
Kugelkopf
………2
……2 ………2
T08757 7.8 Ball stud
Kugelkopf
TG8012
Front Shock Tower
Dämpferbrücke vorne
T08622
Ball stud
Dämpferkugelkopf
T08674 M3x12
T08673 M3.5x25
TG8022
5x96 Turnbuckle
Gewindestange
T08760
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
T08757
7.8 Ball stud
Kugelkopf
T08758
7.8 Ball stud
Kugelkopf
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
T08760 7.8 Ball End-Front Upper
Kugelpfanne vorne oben
……4
Front Upper-Left
Vorne oben links
Front Upper-Right
Vorne oben rechts
T08760
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
Front Upper Turnbuckle
Gewindestange vorne oben
5mm
Screw
Cement
TG8005
Front Body Mount
Karohalter vorne
T08673 M3x12 Screw
Schraube
……2
T08673 M3x12
