Team C T8TE - Page 19

14
28
27
Rear Upper Turnbuckle
Gewindestange hinten oben
Bag - E
T08666 M3 Nylon Nut
Nylon Mutter
T08676 M3x18 Screw
Schraube
T08676 M3x25 Screw
Schraube
……1
T08673 M4x22 Screw
Schraube
T08666 M4 Nylon Nut
Nylon Mutter
T08666 M3
T08666 M3
T08666 M3
T08676 M3x18
T08676 M3x25
TG8006
Rear Chassis Stiffener
Chassisstrebe hinten
T08762
Rear Chassis Stiffener Mount
Chassisstrebenhalter hinten
T08676 M3x25
T08674 M4x12 Screw
Schraube
…2
…2
…2
……………1
…………4
T08673 M4x22
T08674 M4x12

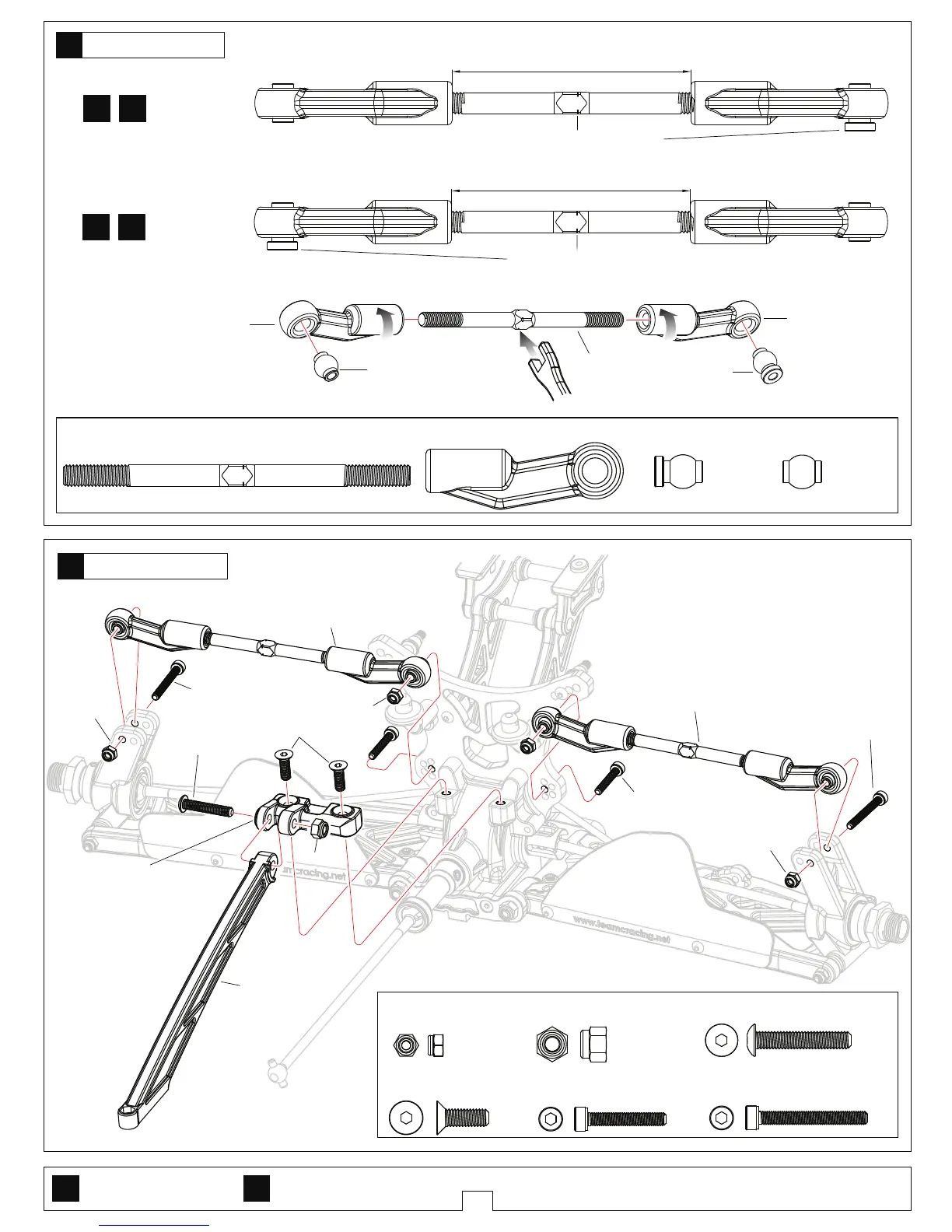

Rear Upper Turnbuckle-Right
Gewindestange hinten oben rechts
Rear Upper Turnbuckle-Left
Gewindestange hinten oben links
T08666 M4
1:1 x1
1:1 x1
1:1
True-to -scale diagram
1:1 Größe
x1
Assemble as many times as specified So oft montieren wie angegeben
Bag-E
TG8021 5x80 Turnbuckle
Gewindestange
T08760 7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
………2
…4
…………2
…………2
T08758 7.8 Ball stud
Kugelkopf
T08757 7.8 Ball stud
Kugelkopf
▲Projection.Note direction
Hinweis Richtung
Rear Upper-Left
Hinten oben links
Rear Upper-Right
Hinten oben rechts
TG8021
5x80 Turnbuckle
Gewindestange
T08760
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08760
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08757
7.8 Ball stud
Kugelkopf
T08758
7.8 Ball stud
Kugelkopf
Approx.55mm
circa.55mm
5mm
▲Projection.Note direction
Hinweis Richtung
Approx.55mm
circa.55mm
Rear Upper Turnbuckle
Gewindestange hinten oben
