Team C T8TE - Page 6

1

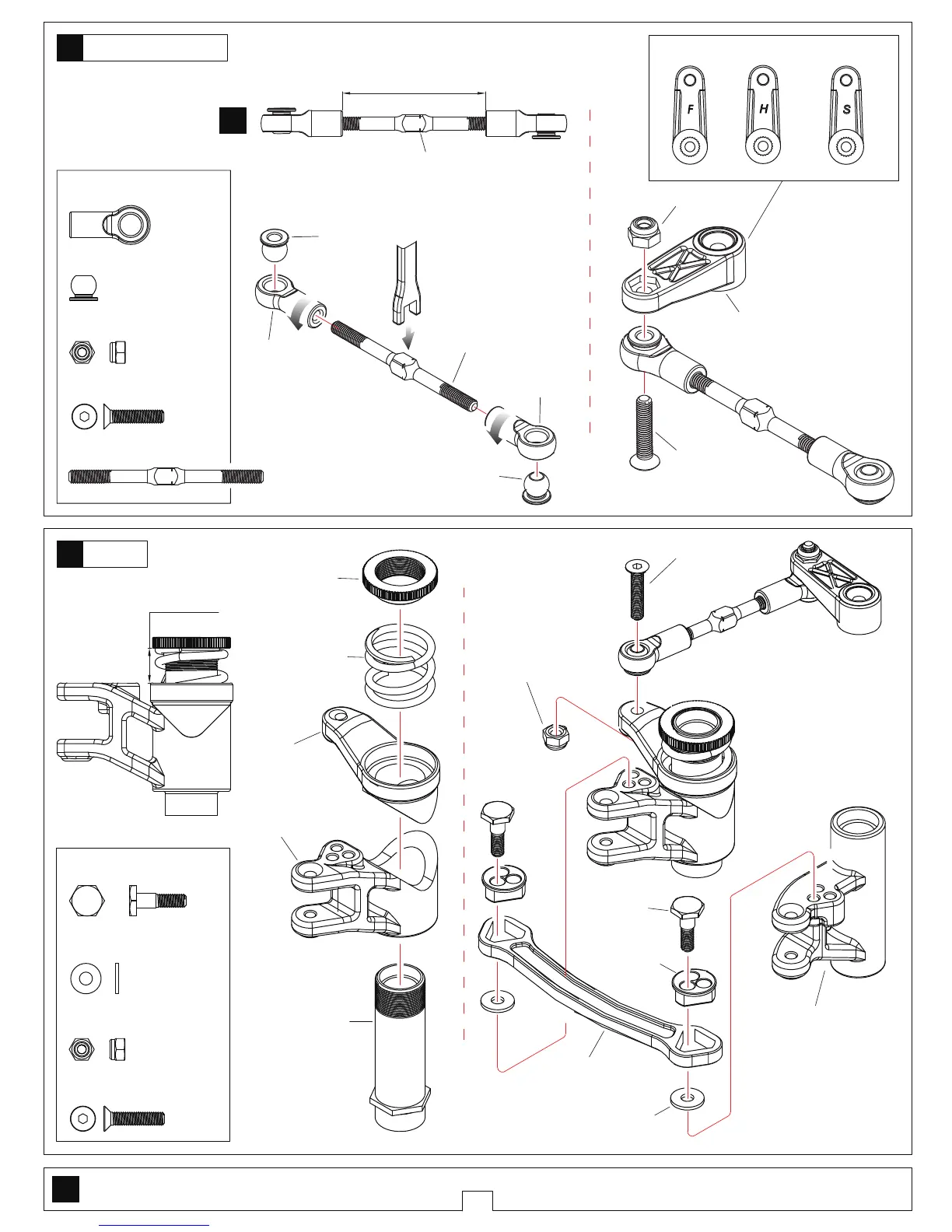

Servo Saver Turnbuckle
Servo Saver Gewindestange
………1
T08674 M3x14 Screw
Schraube
1
1:1
T08760 5.8 Ball End
Kugelpfanne
…………2
T08759 5.8 Ball stud
Kugelkopf
……………………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
………1
T08674 M3x14 Screw
Schraube
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T02081 3x7x0.8 Washer
Beilagscheibe
…………………2
T08651 Buffer Screw
Schraube Ackermannstrebe
……2
Approx.8mm
circa.8mm
1:1
True-to -scale diagram
1:1 Größe
T08650
Servo Saver Nut
Servo Saver Mutter
T08650
Servo Saver Spring
Servo Saver Feder
T08762
Servo Saver-Top
Servo Saver oben
T08762
Servo Saver-Bottom
Servo Saver unten
T08650
Servo Saver Body
Servo Saver Gehäuse
T08651
T08674 M3x14
T08651
Buffer Bushing
Blockhalterung
T08651
Steering Rack
Ackermannstrebe
T08666 M3
Select the servo horn matching the servo being used.
Wählen Sie ein Servo Horn für Ihr Servo
Futaba-25T Hitec-24T Sanwa/JR/KO-23T
T08762
Servo Saver-Left
Servo Saver links
Buffer Screw
Schraube
Ackermannstrebe
T02081 3x7x0.8
2
Buffer
Servo Saver
Bag - A
Bag-A
Approx.33mm
circa.33mm
▲Projection.Note direction
Hinweis Richtung
TG8019 3x45 Turnbuckle
Gewindestange
…………1
T08666 M3
T08674 M3x14
T08620
Steering Servo Horn-F
Lenk Servo Horn-F
4mm
TG8019
3x45 Turnbuckle
Gewindestange
T08760
5.8 Ball End
Kugelpfanne
T08760
5.8 Ball End
Kugelpfanne
T08759
5.8 Ball stud
Kugelkopf
T08759
5.8 Ball stud
Kugelkopf
