VULCANO
| Manuale d’uso e manutenzione | IT
17

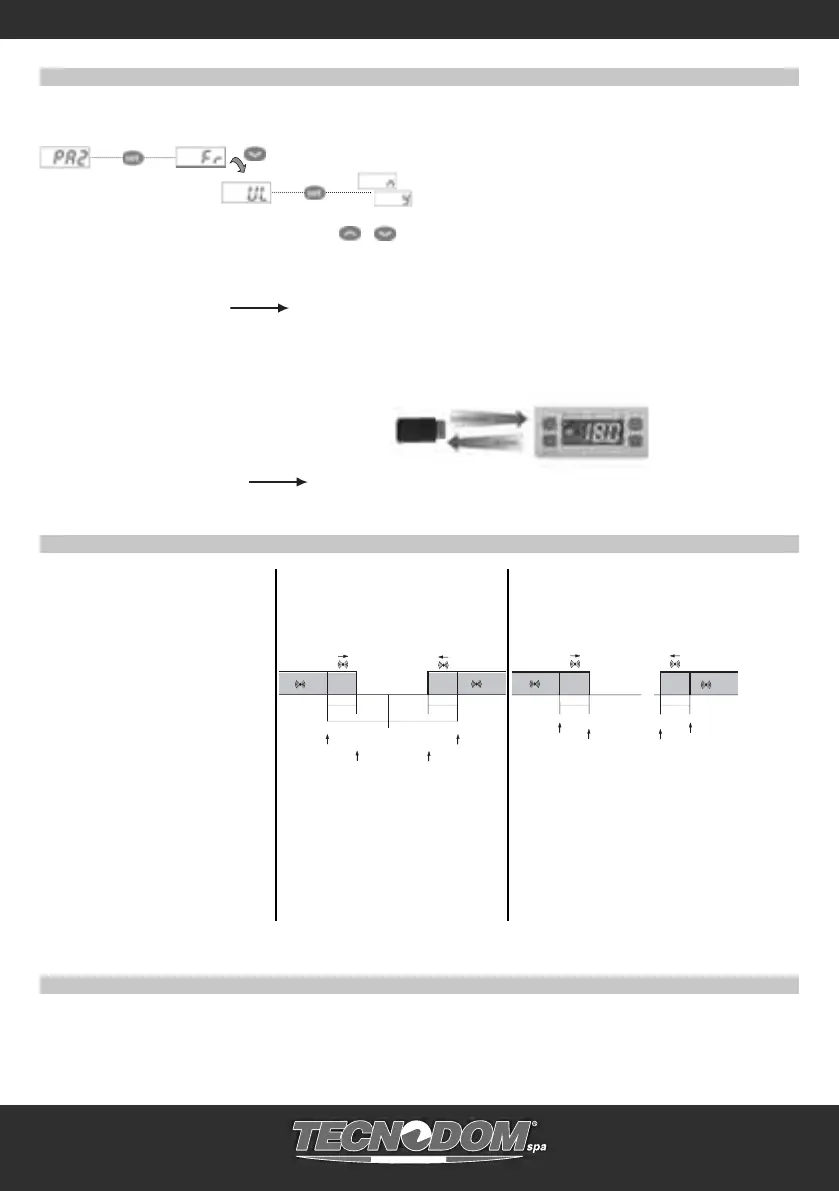

UTILIZZO DELLA COPY CARD
La Copy Card è un accessorio che, connesso alla porta seriale di tipo TTL, consente la programmazione rapida dei parametri dello strumento (carico
e scarico di una mappa parametri in uno o più strumenti dello stesso tipo).
Le operazioni di upload (label UL) e di formattazione della chiavetta (label Fr) si effettuano nel seguente modo:
Dopo aver inserito la password “PA2”, scorrere con i tasti e fi no a visualizzare la funzione desiderata (es. UL). Premere il tasto e l’upload
verrà effettuato.
In caso di operazione avvenuta con successo il display visualizzerà “y”, in caso contrario verrà visualizzato “n”.
Upload (UL) Con questa operazione si caricano dallo strumento i parametri di programmazione.
UPLOAD: strumento
Copy Card
Format: (Fr) Con questo comando è possibile formattare la chiavetta, operazione consigliata in caso di primo utilizzo.
Attenzione: quando la chiavetta è stata programmata, con l’impiego del parametro “Fr” tutti i dati inseriti vengono cancellati. L’operazione non è
annullabile.
Download da reset:
Collegare la chiave a strumento spento. All’accensione dello
strumento, il download da chiavetta partirà in automatico.
Dopo il lamp test *dove il display lampeggia visualizzando tutti i
segmenti), il display visualizzerà “dLy” per operazione
eseguita e “dLn” per operazione fallita.
DOWNLOAD: Copy Card
strumento
NOTE:
- dopo le operazioni di Download lo strumento funzionerà con le impostazioni della nuova mappa appena caricata.
ALLARME DI TEMPERATURA MAX E MIN
Setpoint - LAL
AFd
Off
Setpoint + HAL
AFd
Setpoint - LAL + AFd
Setpoint + HAL - AFd
Setpoint
LAL
AFd
HAL
AFd
LAL + AFd
HAL - AFd
Temperatura in valore
relativo al setpoint (Att=1)
Temperatura in valore
Assoluto (Att=0)
Temp. ≤ Set + LAL (solo con LAL < 0*)
Temp. ≥ Set + HAL (solo con HAL > 0**)
Temp. ≥ Set + LAL + AFd o
≥ Set - ILALI + AFd (LAL < 0*)
Temp. ≤ Set + HAL - AFd (HAL > 0**)
Temp. ≤ LAL (LAL con segno)
Temp. ≥ HAL (HAL con segno)
Temp. ≥ LAL + AFd
Temp. ≤ HAL - AFd
Allarme di minima
temperatura
Allarme di massima
temperatura
Rientro da allarme di minima
temperatura
Rientro da allarme di massima
temperatura
* se LAL è negativo, Set + LAL < Set
** se HAL è negativo, Set + HAL > Set
CONNESSIONI ELETTRICHE
Attenzione! Operare sui collegamenti elettrici sempre e solo a macchina spenta.
Lo strumento è dotato di morsettiere a vite o sconnettibili per il collegamento di cavi elettrici con sezione max 2,5 mm
2
(un solo conduttore per
morsetto per i collegamenti di potenza): per la portata dei morsetti vedi etichetta sullo strumento.
Non superare la corrente massima consentita; in caso di carichi superiori usare un contattore di adatta potenza.
Assicurarsi che il voltaggio dell’alimentazione sia conforme a quello richiesto dallo strumento.
