НАСТРОЙКА НАВЕДЕНИЯ

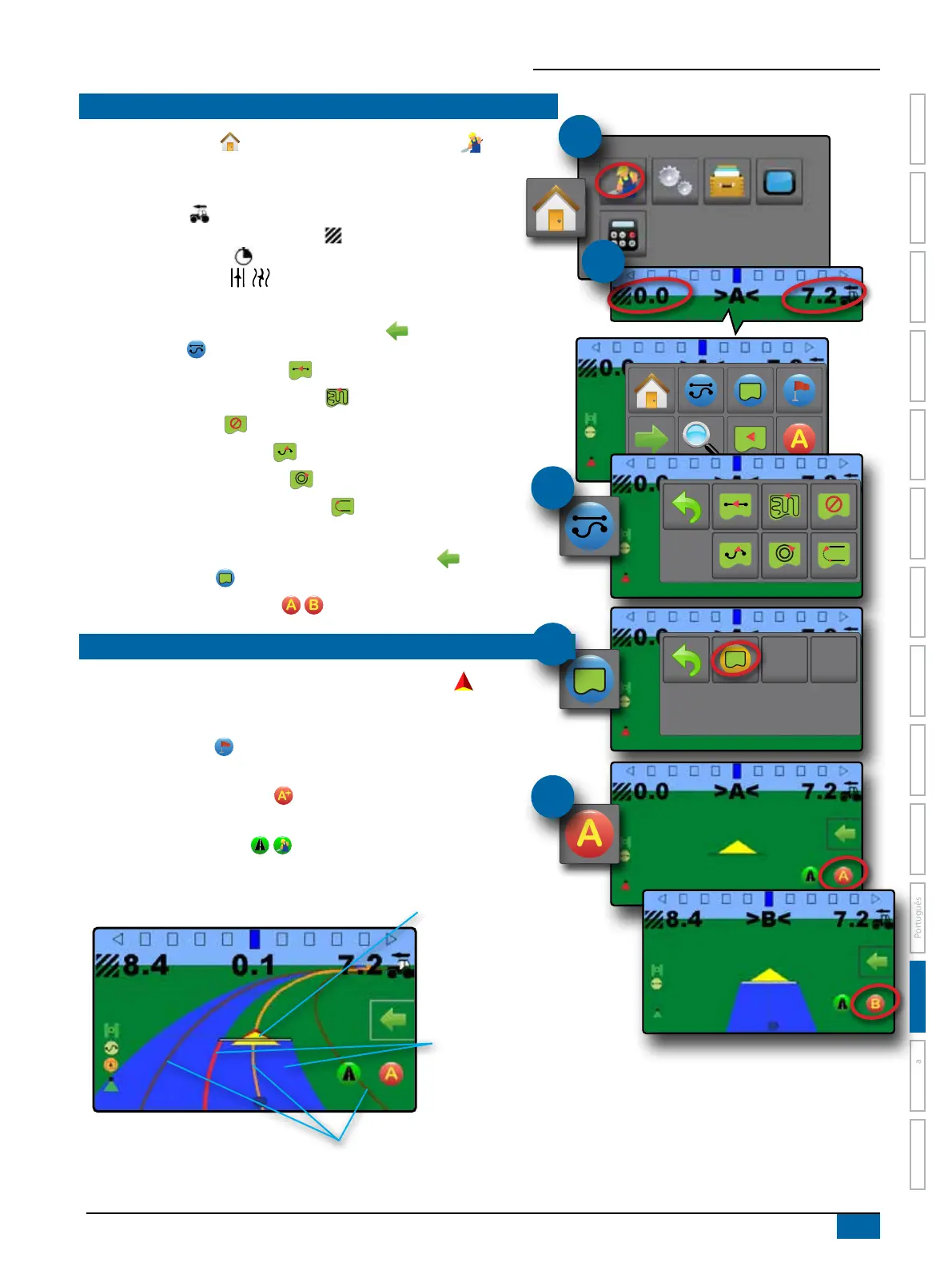

1. На главном экране нажмите на кнопку «НАВЕДЕНИЕ» .
2. Задайте необходимые данные на панели наведения с возможностью
выбора.
– Скорость
– Общая обработанная площадь
– Время внесения
– Номер прохода
3. На экране «Представление транспортного средства» нажмите на вкладку
«ПАРАМЕТРЫ НАВИГАЦИИ И НАВЕДЕНИЯ» и выберите режим
«Наведение»
– Наведение по прямой АВ
– Навигация по последнему ряду
– Без наведения
– Управление кривой АВ
– Навигация по окружности
– Навигация по следующему ряду
4. На экране «Представление транспортного средства» нажмите на
вкладку «ПАРАМЕТРЫ НАВИГАЦИИ И НАВЕДЕНИЯ» для
создания границы
5. Создайте направляющую AB .
ПАРАМЕТРЫ ЭКРАНА НАВЕДЕНИЯ
X Отображение внесения: нажмите на значок «Машина» в центре
экрана «Наведение», чтобы включить или выключить отображение
внесения.
X Возврат к точке : установите возврат к точке для возврата
наведения к заданной точке.
X Функция «Смещение А+» : позволяет сместить текущую
направляющую АВ до текущего местонахождения машины.
X Транспортный режим / : рекомендуется использовать при
перемещениях между полями для повышения точности функций
наведения.
№1
№2
№3
№4
№5
Строка состояния
Панель наведения
Направляющие навигации
W Оранжевый — активная линия наведения
W Коричневый — две линии наведения, прилегающие
слева и справа от активной направляющей
Площадь покрытия
W Синий — одно внесение
W Красный — два и более внесения
Транспортное средство с
отображением активных секций
штанги в реальном времени
W Пустое поле — неактивная секция
W Белое поле — активная секция
Вкладка «Параметры навигации
и наведения»
