9

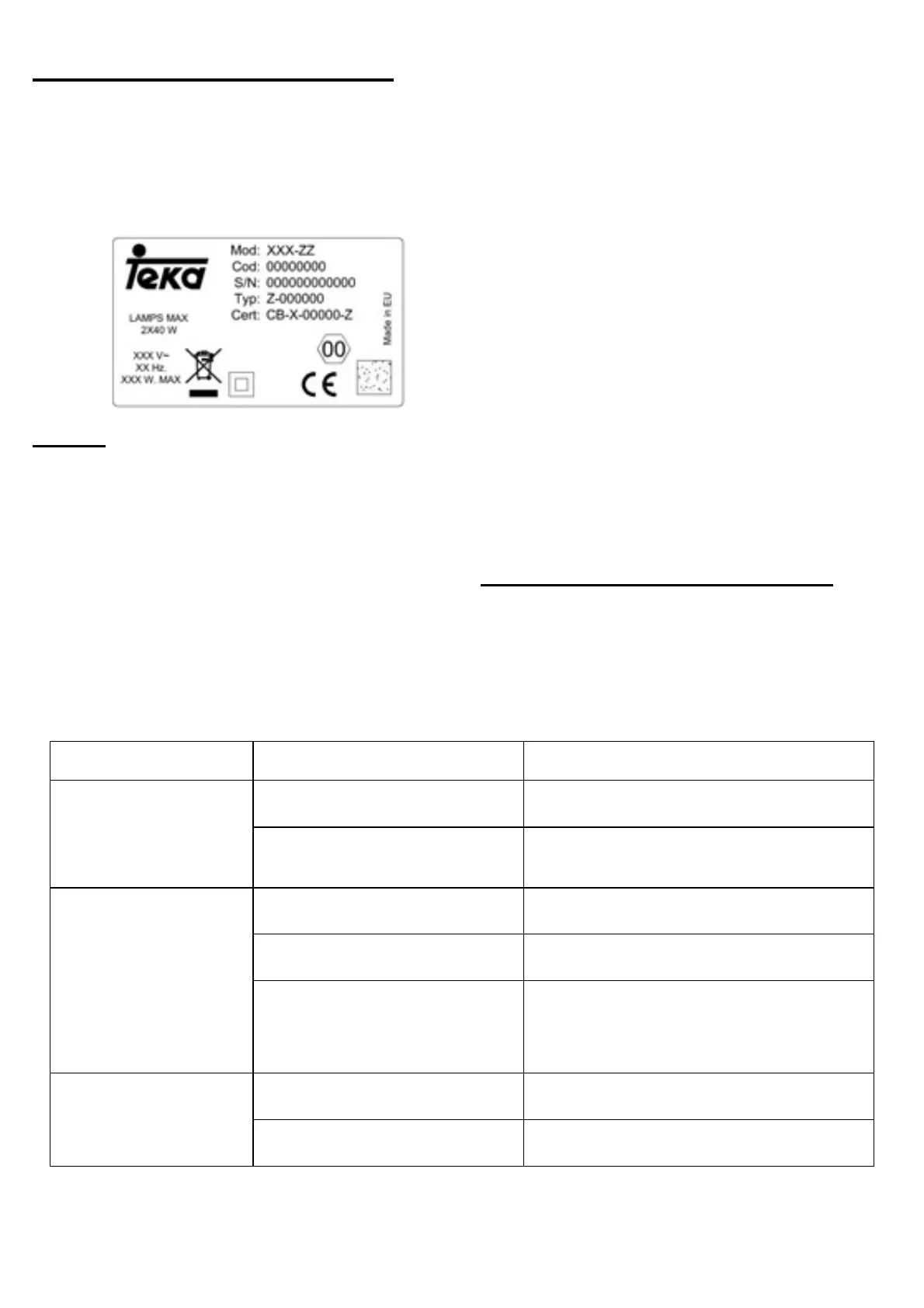

Technische Informationen (Abb. 4)
Abmessungen: Breite = 500// 600// 900 mm
Tiefe = 280 mm
Höhe = 181 mm
Elektrische Kennwerte:
SIEHE TYPENSCHILD
Einbau
Zum Einbau der Dunstabzugshaube in das
Küchenmöbel benutzen Sie bitte die
Schablone auf abb. 4.
Die Unterseite der Dunstabzugshaube muß
eine Mindesthöhe von 60 cm über
elektrischen Kochstelle und 65 cm. Über
Gaskochstellen aufweisen. Ist in den
Einbauanweisungen für ein Gaskochfeld
ein größerer Abstand angegeben, muß
dieser entsprechend berücksichtigt
werden.
Um eine optimale Leistung der Dunstab-
zugshaube zu erreichen, darf die Länge des
Abzugsrohrs VIER Meter nicht überschreiten
und sollte nicht mehr als zwei 90°-Winkel
enthalten.
Obwohl eine Absaugung der beim Kochen
entstehenden Dämpfe nach außen empfohlen
wird, können Aktivkohlefilter ein-gebaut
werden, die eine Rückführung der gereinigten
Gase in die Küche über das Abzugsrohr
ermöglichen.
Möchten Sie die Original-Frontabdeckung
durch eine zu Ihrem Küchenmöbel passende
ersetzen, gehen Sie wie folgt vor (Abb. 3):
Ziehen Sie den Auszug heraus.
Lösen Sie die Schrauben (T) zur
Befes-tigung der Frontabdeckung.
Bringen Sie die neue
Frontabdeckung an und befestigen
Sie diese wie das Originalteil.
Wenn das Gerät nicht funktioniert
Bevor Sie den Reparaturdienst verstän-
digen, führen Sie bitte die nachfolgenden
Überprüfungen durch:
Die
Dunstabzugshaube
funktioniert nicht.
Das Netzkabel ist nicht
angeschlossen.
Die Steckdose führt keine
Spannung.
Für Spannungszuführung zur
Steckdose sorgen.
Die Absaugleistung
der Dunstabzugs-
haube ist zu gering,
oder es treten
Vibrationen auf.
Der Filter ist mit Fett
gesättigt.
Filter reinigen oder auswechseln.
Das Abzugsrohr ist
verstopft.
Die Luftkanäle sind nicht
richtig dimensioniert.
Setzen Sie sich mit dem Installateur
in Verbindung und beachten Sie die
Angaben in der
Bedienungsanleitung.
Die Beleuchtung
funktioniert nicht.
Die Lampen sind
durchgebrannt.
Die Lampen sitzen locker.
Lampen ordnungsgemäß
einschrauben bzw. eindrücken.
