MAGNETISCHE EINDAANSLAGEN (afb. G)
Deze reductiemotoren zijn uitgerust met twee beugels met magneet (det. 15 afb A) en bijbehorende sensor die boven de
pignonis geplaatst(det.2afbA).
Let op! De twee magneten zijn geassembleerd met de beugel zodat ze door de elektronische centrale herkend worden. Als
één van de twee magnetenwordtgedemonteerd of verwisseld, kan dit eennadelige uitwerking hebben op de programmering
en/ofde werking.
Monteer de blokkeerstiften en veranker, provisorisch en tegenover elkaar, de twee beugels aan de uiteinden van de
tandheugel(afb.G).
Voer eenreekscontroles uitmetontgrendeldemotor,waarbijudevleugel metdehand beweegt:
- met devleugelgeslotenmoetde magneetzichtegenoverdesensorbevinden
- opendevleugelen controleerdezelfdesituatiemet deopeningsmagneet.
- deafstandtussenmagneetensensormagnietmeerdan10 mmbedragen (afb.H)
- de activering van de magnetische eindaanslag mag niet plaatsvinden bij de mechanische aanslagen, maar dient minstens
10mmeerdertegebeuren.
De beugelsvandeeindaanslagen nognietdefinitief vastzetten, maar wachtentotdeeerstewerkingsproeven zijn uitgevoerd.
Desnelheid vandemotorofdeinertievandevleugelmakenmogelijkeen correctievandepositiesnoodzakelijk.
NL
PROCEDURES VOOR DEBLOKKERING EN BLOKKERING VAN DE
Deze twee handelingen zijn alleen nodig in geval van storingen of uitval van de stroomtoevoer, de gebruiker of het
verantwoordelijke personeel dient te worden geïnstrueerd door de installateur die een kopie van deze instructies moet
overhandigen, die zorgvuldigbijde deblokkeersleutel moetworden bewaard.

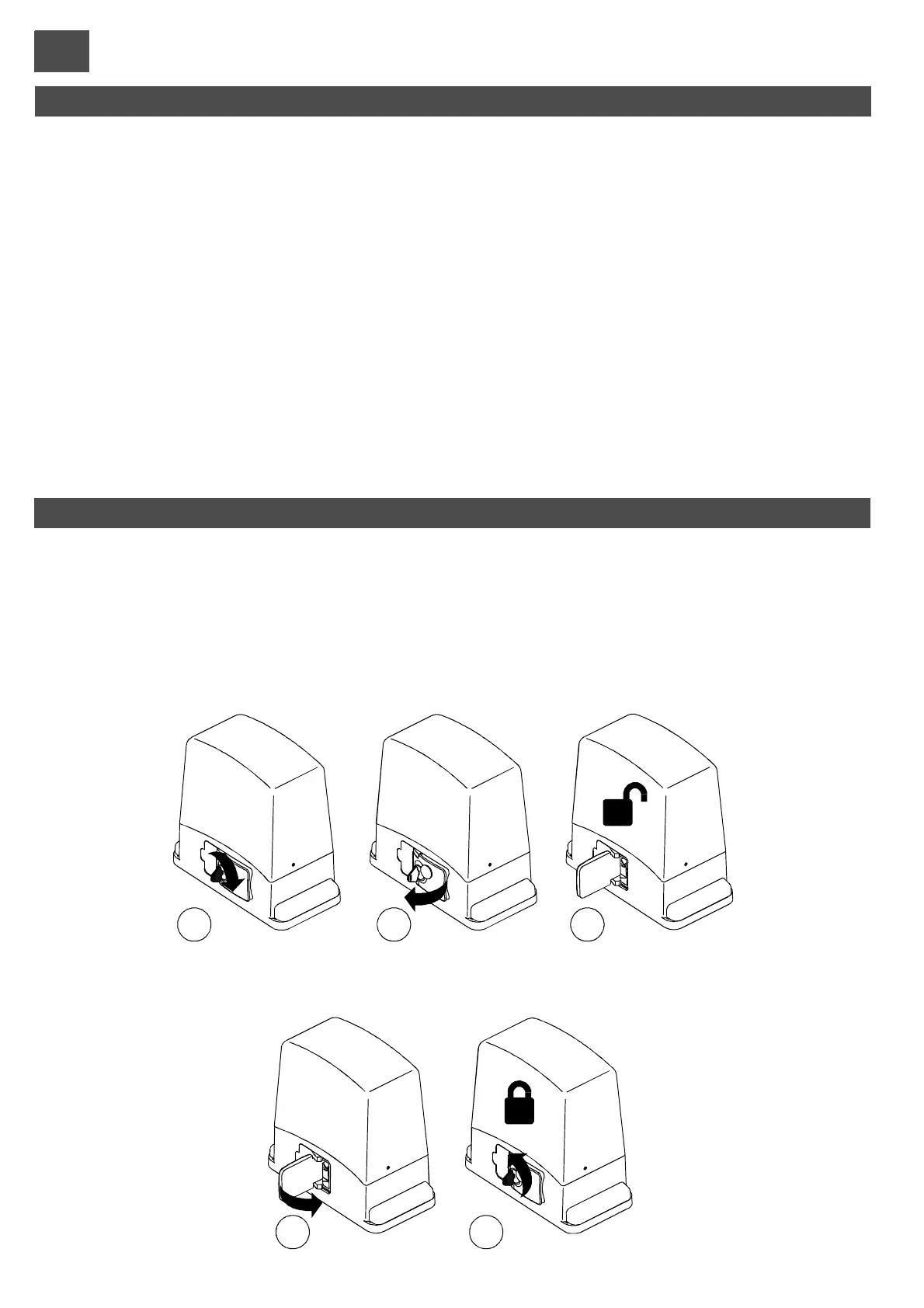

1) steek de sleutel in en draai hem rechtsom 2) trek de hendel in een hoek van circa 90° 3) de motor is
gedeblokkeerd en de poort kan met de hand verplaatst worden. Om de poort geblokkeerd te houden, voert u onderstaande
procedureuit.
3) sluit de hendel 4) draai de veiligheidssleutel linksom, de reductiemotor is geblokkeerd en de poort kan
alleenelektrisch wordenverplaatst.
Alvorens één van deze procedures uit te voeren, dient u zich ervan te verzekeren dat de stroomtoevoer naar de
completeautomatisering isuitgeschakeld,ook indiendestroomis uitgevallen.
DEBLOKKERING:
BLOKKERING:
1 2 3
3 4
57
