Gebruik deze dip-switches om de niet aangesloten veiligheidsingangen uit te sluiten.
1 2
N
L
50/60Hz
230V
T2A 230V
FUSE 5X20
23
22
21
3
3
4
4
11 12 13 14 15 16 17 18 19 20
12 12
12 12
13 13
14 14
J2 Connector Uitgang
J1
J3 Connector Ingang
24V
24V US1 24V
US1*
24V
FT
24V
5
5
6
6
7
7
8
8
9
9
10
10
na
Voeding cc
Antenne
Functie
n. Off On Beschrijving Opmerkingen
OFF
OFF
ON
ON
Met gemonteerde contactlijst sluitbeweging
Met gemonteerde contactlijst openingsbeweging
Sluit de ingang voor de contactlijst voor de sluitbeweging uit.Let op! De klemnr.13 moet
afgekoppeldblijven.
Sluit de ingang voor de contactlijst voor de openingsbeweging uit. Let op! de klem nr.14
moet afgekoppeldblijven.
BSC
BSA

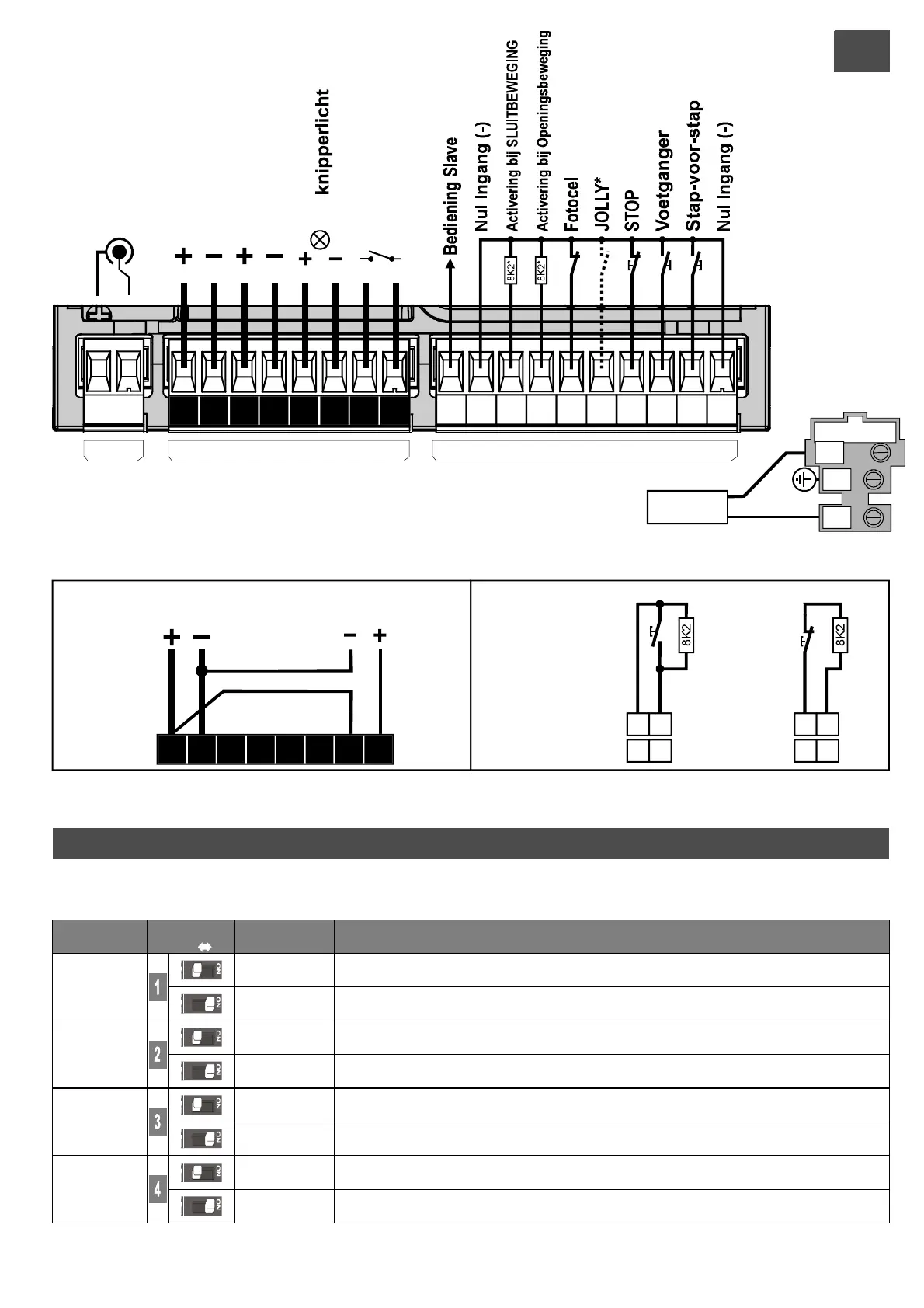

DIP-SWITCHES VOOR UITSLUITING VEILIGHEDEN
OFF
ON
Met geïnstalleerde fotocel
Sluit de ingangvan de fotocel uit. Staat gelijk aan het verbinden van de klem nr.15 met de
gemeenschappelijkelijn
FT1
OFF
ON
Met geïnstalleerde STOP-knop
Sluit de ingang STOP uit. Staat gelijk aan het verbinden van de klem nr.17 met de
gemeenschappelijke lijn
STP
