Telcoma Automations T100 User Manual

Betriebsart Eingang Schrittfunktion und Funkkanal
Betriebsart Eingang Jolly
45
D

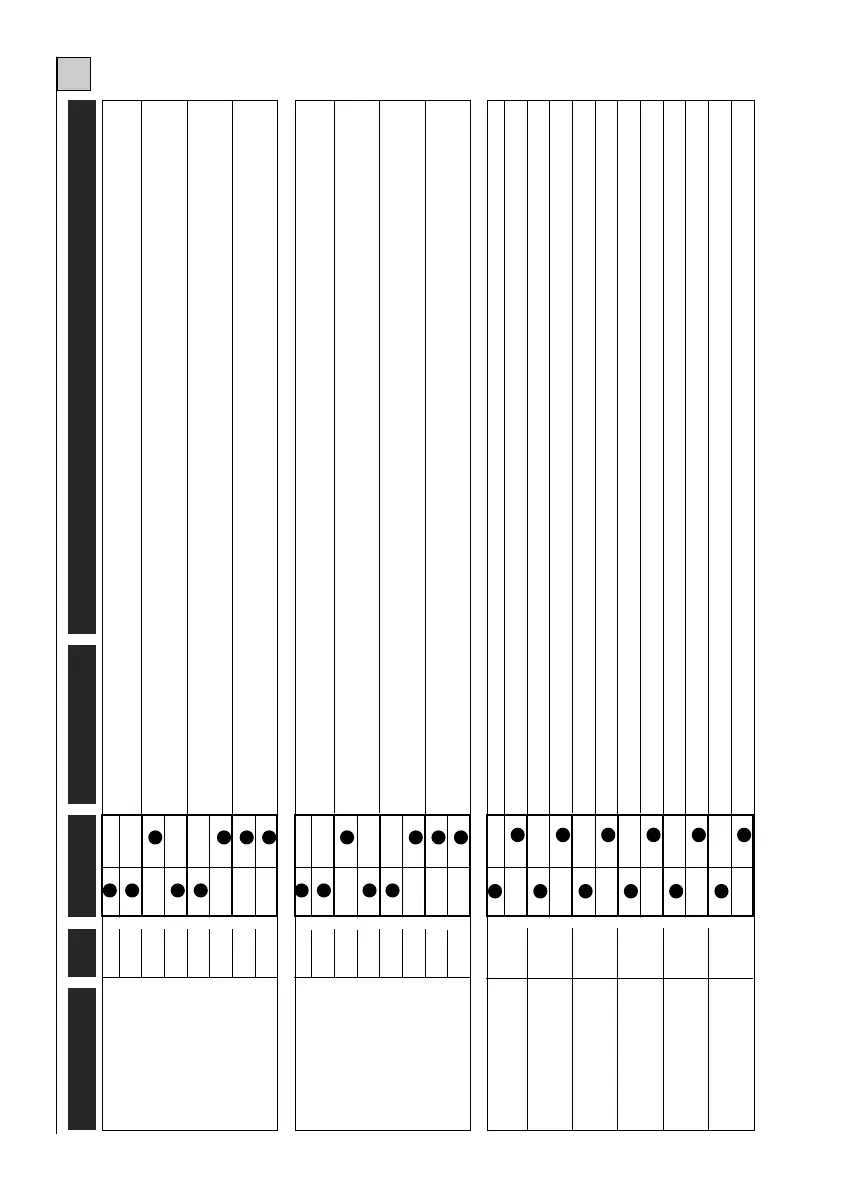

FUNKTION n.Dip OFF ON BESCHREIBUNG
Öffnen – Stop – Schließen
HINWEISE
Öffnen – Schließen Öffnen Funktion Wohnanlage Öffnen – Schließen
(Ausschluss Öffnungsbefehl)
Feste Schwelle Uhr Fotozelle 2 Fußgängerdurchgang
Während der Öffnung blockiert sich durch Drücken der Schritt-Taste das Tor, durch erneutes Drücken schließt es sich. Während der Schließung blockiert sich durch Drücken der Schritt-Taste das Tor, durch erneutes Drücken öffnet es sich. Während der Öffnung blockiert sich durch Drücken der Schritt-Taste das Tor für wenige Sekunden und schließt sich danach. Während der Schließung durch Drücken der Schritt-Taste blockiert sich das Tor für einige Sekunden und öffnet sich dann wieder. Während der Öffnung hat das Drücken der Schritt-Taste keinerlei Effekt. Während der Pause schließt das Tor durch Drücken der Schritt-Taste. Während der Schließung blockiert sich durch Drücken der Schritt-Taste das Tor für einige Sekunden und öffnet sich dann wieder.
TAB.2
5 6 7 8 9 10
Vorblinken Wiederverschließung Fototest Bremse Verlangsamung Eingebauter Funk
Ausgeschlossen Eingesetzt Ausgeschlossen Eingesetzt Ausgeschlossen Eingesetzt Ausgeschlossen Eingesetzt Ausgeschlossen Eingesetzt Ausgeschlossen Eingesetzt
Das Blinklicht wird gleichzeitig mit dem Motor versorgt. Das Blinklicht wird vor jedem Manöver 5 Sekunden lang versorgt. Nach einer vollständigen Öffnung schließt die Zentrale wieder mit einem manuellen Befehl. Nach einer vollständigen Öffnung schließt die Zentrale wieder nach einer programmierten Pausenzeit. Siehe Text unter Punkt 3. Siehe Text unter Punkt 3. Falls nicht unbedingt notwendig, ist es ratsam, die Bremse auszuschließen.
Die Motorbremse dient dazu, das Beharrungsvermögen schwerer Automatisierungen zu erzielen. Wenn die Bremse befähigt ist, interveniert die Bremse bei jedem Manöver.
Die Verlangsamung gegen Ende des Hubs wird nicht ausgeführt. Bei eingesetzter Verlangsamung halbiert der Motor in der Nähe jedes einzelnen Manöverendes seine Geschwindigkeit. Wenn der eingebaute Empfänger NICHT verwendet wird, MUSS er ausgeschlossen werden. Befähigung des eingebauten Empfängers. Ein Eingriff der festen Kontaktschwelle kehrt die Laufrichtung während einiger Sekunden um. Nach dem Eingriff der festen Kontaktschwelle blockiert sich die Zentrale, die Wiederverschließung wird annulliert. Einen NORMALERWEISE GESCHLOSSENEN Kontakt verwenden Durch Schließen des kurzgeschlossenen Eingangs gegenüber Gemein, öffnet sich das Tor und bleibt offen bis sich der Kontakt wieder öffnet. Einen NORMALERWEISE OFFENEN Kontakt verwenden. Sowohl bei der Öffnung als auch bei der Schließung blockiert der Eingriff dieser Fotozelle das Tor solange bis sie wieder zurückgestellt wird. Das anschießende Manöver ist immer eine Öffnung. Einen NORMALERWEISE GESCHLOSSENEN Kontakt verwenden Das Tor führt eine teilweise Öffnung über einen festen Zeitraum von 6 Sekunden durch. Eine NORMALERWEISE OFFENE Taste verwenden.
Hinweis: die anfängliche Standardkonfiguration ist in Detail 16 der Abb. 1 dargestellt.
Während der Öffnung hat das Drücken der Schritt-Taste keinerlei Effekt. Während der Pause hat das Drücken der Schritt-Taste keinerlei Effekt. Während der Schließung blockiert sich durch Drücken der Schritt-Taste das Tor für wenige Sekunden und öffnet sich danach.
1
2 1 2 1 2 1 2
3
4
3 4 3 4 3 4
