Led2
Led1
P1
P2
Led2
Led1
P1
P2
MEMORIA
I
12
FOTO TEST

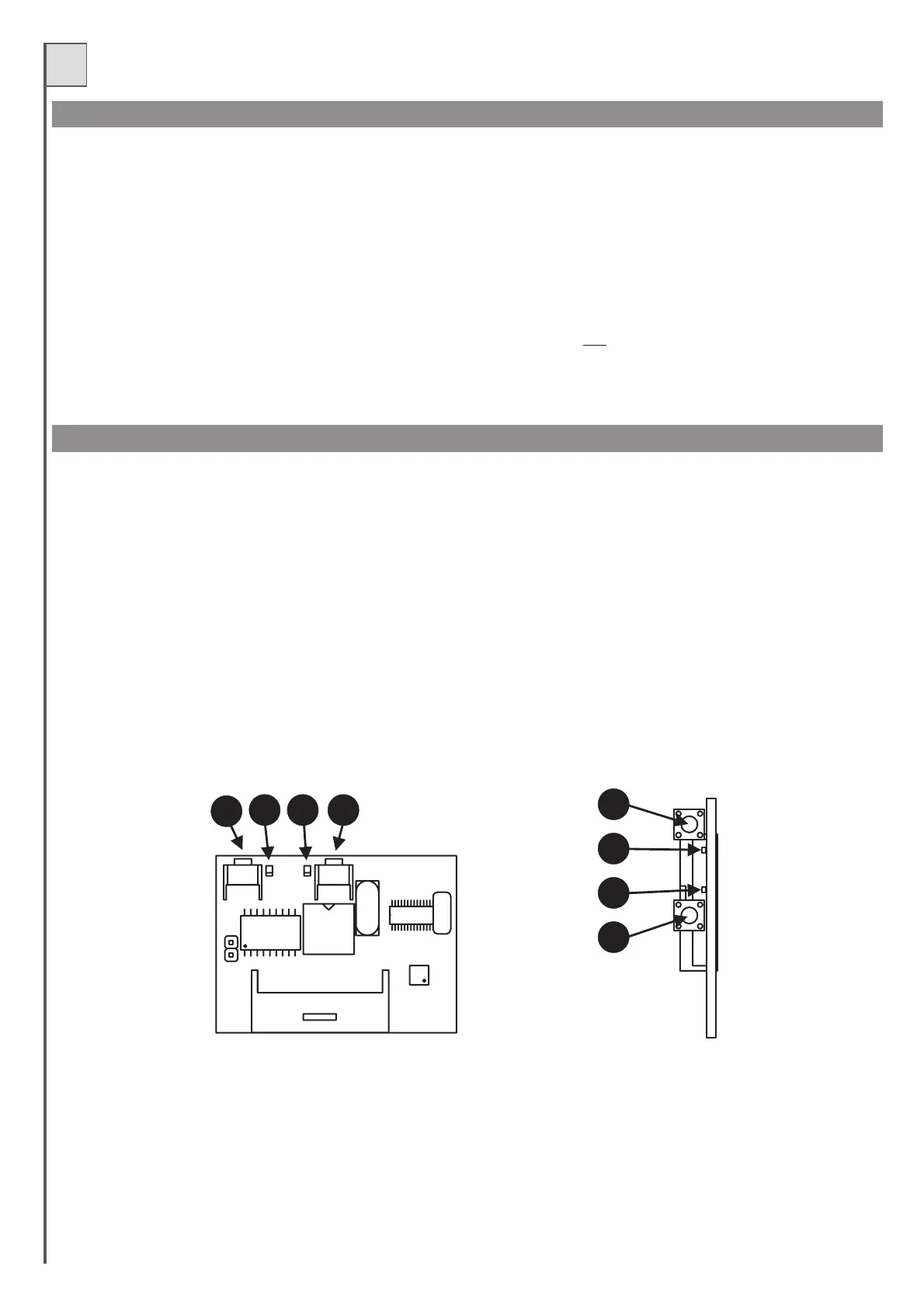

RICEVITORE AD INNESTO modello OC (opzionale)
Perché il foto test funzioni l'impianto deve prevedere due linee di alimentazione per le fotocellule, la prima collegata ai morsetti
1 e 2 (che alimenta i
ricevitori) la seconda ai morsetti 3 e 4 che alimenta i trasmettitori (il foto-testdeve essere abilitatocon il dip-switch n. 7 in posizioneON).
La centrale controlla l'efficienzadelle fotocellule simulando un intervento ad ogni inizio manovra.
Se tutto è OK partono i motori e inizia la manovra, se il ricevitore ha qualche problema il ciclo si arresta e viene segnalato da una serie di lampeggi veloci
della spia cancello aperto e diLD3.
La funzione fototest, oltre al fattore sicurezza, porta iseguenti vantaggi:
- risparmio energetico (i trasmettitori dellefotocellule a cancellochiuso sono spenti)
- aumento dell'autonomia nel caso di alimentazione a batterie
- minor usura dei componenti del trasmettitore fotocellula.
Le riceventi sono ad auto-apprendimento e possono memorizzare piùcodici nello stesso canale.
Le funzioni dei due canali radio sono:
Canale 1 Passo/Passo
Canale 2 Pedonale
Per memorizzare i trasmettitori procedere comesegue:
- Inserire la ricevente nel connettore (particolare 23 difig. 1)
- Alimentare la centrale e attendere che i ledsulla ricevente si spengano.
- Sulla ricevente premere brevemente il pulsante del canale da memorizzare, (P1 passo/passo o P2 pedonale) il led corrispondente inizia a
lampeggiare.
Se il led esegue dei lampeggi doppi attendere eripetere l'operazione (il tastino deve essere premuto solo una volta).
-Trasmettere con il telecomando da programmare.
- Se il led sulla ricevente esegue un lampeggiopiù lungo vuol dire che la memorizzazione è andata abuon fine.
- Se il codice e già presente in memoria,i led della ricevente lampeggiano contemporaneamente.
È possibile resettare la memoria dei codici tenendo premuto il pulsante P1 della ricevente per circa 15 secondi sino a quando si accendono entrambi i
led.
L'antenna va collegata ai morsetti 42(calza) e 43(centrale) vedi fig. 2.
Ilfoto test funziona anche con la fotocellula 3 (ingresso Jolly).
-La centralina riconosce e memorizza (durante la programmazione dei tempi) quante e quali fotocellulesono statecollegate per ilfototest.
- In impianti con il foto test, quando il cancello è chiuso, i trasmettitori delle fotocellule sono alimentati e gli ingressi sono aperti (led
spenti).
-Per il collaudo delle fotocellule a cancello chiuso cortocircuitare i due terminali “Test” (particolare 11 di fig.1)presenti sulla centrale.
-Le fotocellule con collegamenti per foto test funzionano solo durante la manovra.
-Per ulteriori informazioni e specifiche vedere il manuale che accompagna la ricevente.
