3
IT-Collegamenti e regolazioni FR-Branchements et réglages
EN-Connections and adjustments DE-Anschlüsse und Einstellungen
IT - FINECORSA. La centrale è in grado di arrestare i motori in corrispondenza di un fermo meccanico, per
assorbimento di corrente. La soglia può essere impostata con DIP1 e DIP2 (tabella). Attenzione! Controllare
che il motore si fermi solo in corrispondenza dei necorsa (LM = ON): aumentare la soglia se il motore si ferma
durante la manovra o diminuire se il motore continua a spingere sui fermi meccanici. FR - FIN DE COURSE.
La centrale est en mesure d’arrêter les moteurs à la butée de n de course au travers de l’absorption de courant.
Le seuil est réglable au moyen des DIP1 et DIP2 (tableau). Attention! Contrôler que le moteur s’arrête bien aux
ns de course (LM = ON): augmenter le seuil si le moteur s’arrête pendant la manœuvre ou s’il continue à forcer
contre les butées mécaniques.
DIP1 DIP2 (A)
OFF OFF 1
OFF ON 2
ON OFF 3
ON ON 4
Default
EN - MOTOR STOPS. The control unit stops the motors at the point of a
mechanical stop through current absorption. The threshold can be set with DIP1
and DIP2 (table). Attention! Check that the motor only stops at the mechanical
stops (LM = ON): increase the threshold if the motor stops during operation or
decrease if the motor continues to push against the mechanical stops.
DE - ENDABSCHALTUNG. Das Steuergerät ist in der Lage, die Motoren bei
einer mechanischen Sperre durch Stromaufnahme anzuhalten. Die Schwelle
kann mit DIP1 und DIP2 eingestellt werden (Tabelle). Achtung! Kontrollieren,
dass der Motor wirklich bei dem Anschlag ausgeht (LM = ON): den Schwellenwert
erhöhen, wenn der Motor während des Manövers ausgeht. Den Schwellenwert
verringern, wenn der Motor bei Erreichen der mechanischen Sperren weiterläuft.

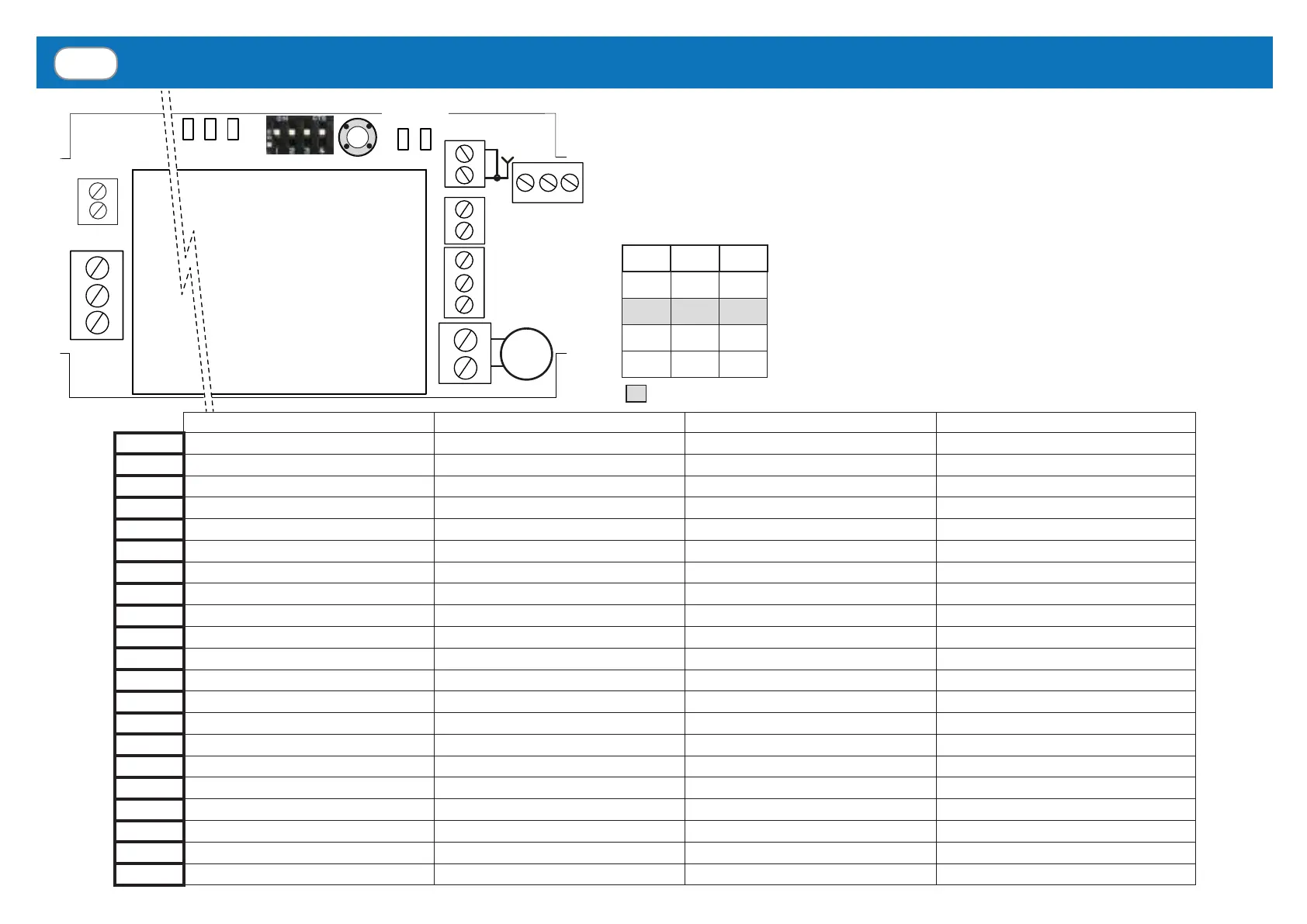

M
RN
LED
LR LA LM
8 9 10
DIP SWITCH P1
2
1
5
4
3
15
16
17
7
6
12
11
AN
LED
13
14
IT FR EN DE
1
MOTORE (CHIUDE) MOTEUR (FERMETURE) MOTOR (CLOSE) MOTOR (ZU)
2
MOTORE (APRE) MOTEUR (OUVERTURE) MOTOR (OPEN) MOTOR (AUF)
3
SENSORE PIOGGIA (GIALLO, GND) CAPTEUR DE PLUIE (JAUNE, MASSE) RAIN SENSOR (YELLOW, GND) REGENSENSOR (GELB, GND)
4
SENSORE PIOGGIA (BLU, SEGNALE) CAPTEUR DE PLUIE (BLEU, SIGNAL) RAIN SENSOR (BLUE, SIGNAL) REGENSENSOR (BLU, SIGNAL)
5
SENSORE PIOGGIA (BIANCO, +12V) CAPTEUR DE PLUIE (BLANC,+12V) RAIN SENSOR (WHITE,+12V) REGENSENSOR (WEISS, +12V)
6
SENSORE VENTO (BLU) ANÉMOMÈTRE (BLEU) WIND SENSOR (BLUE) WINDWÄCHTER (BLAU)
7
SENSORE VENTO (MARRONE) ANÉMOMÈTRE (MARRON) WIND SENSOR (BROWN) WINDWÄCHTER (BRAUN)
8
COMUNE INGRESSI COMMUN ENTRÉES INPUTS COMMON GEMEINSAMER ANSCHLUSS
9
INGRESSO CHIUDE/STOP (N.A.) ENTRÉE FERMETURE/STOP (N.O) CLOSE/STOP INPUT (N.O.) EINGANG ZU/STOP (Schließer)
10
INGRESSO APRE/STOP (N.A.) ENTRÉE OUVERTURE/STOP (N.O) OPEN/STOP INPUT (N.O.) EINGANG AUF/STOP (Schließer)
11
ANTENNA RF ANTENNE RF AERIAL RF RF ANTENNE
12
ANTENNA GND MASSE ANTENNE AERIAL GND GND ANTENNE
15
ALIMENTAZIONE 230Vac (FASE) ALIMENTATION 230Vac (PHASE) 230Vac POWER SUPPLY (LIVE) 230Vac STROMVERSORGUNG (PHASE)
16
ALIMENTAZIONE 230Vac (NEUTRO) ALIMENTATION 230Vac (NEUTRE) 230Vac POWER SUPPLY (NEUTRAL) 230Vac STROMVERSORGUNG (NEUTRAL)
17
TERRA TERRE GROUND MASSE
AN LED
IMPULSI SENSORE VENTO IMPULSIONS ANÉMOMÈTRE WIND SENSOR PULSES IMPULSE WINDWÄCHTER
RN LED
SENSORE PIOGGIA ATTIVO CAPTEUR DE PLUIE DÉCLENCHÉ RAIN SENSOR ACTIVE REGEN SENSOR AUSGELÖST
LA
LAMPEGGIANTE = ALLARME VENTO FEU CLIGNOTANT = ALARME VENT FLASHING = WIND ALARM BLINKEND= ALARM WIND
LR
ACCESO = ALLARME PIOGGIA ALLUMÉ = ALARME PLUIE ON = RAIN ALARM AN= ALARM REGEN
LM
LED FINECORSA LED FIN DE COURSE LIMIT SWITCH LED LED ENDSCHALTER
P1
TASTO DI PROGRAMMAZIONE BOUTON DE PROGRAMMATION PROGRAMMING BUTTON PROGRAMMIERUNGSTASTE
