MODE D’EMPLOI ABRÉGÉ COMMAND UNIT
3. ÉLÉMENTS DE COMMANDE

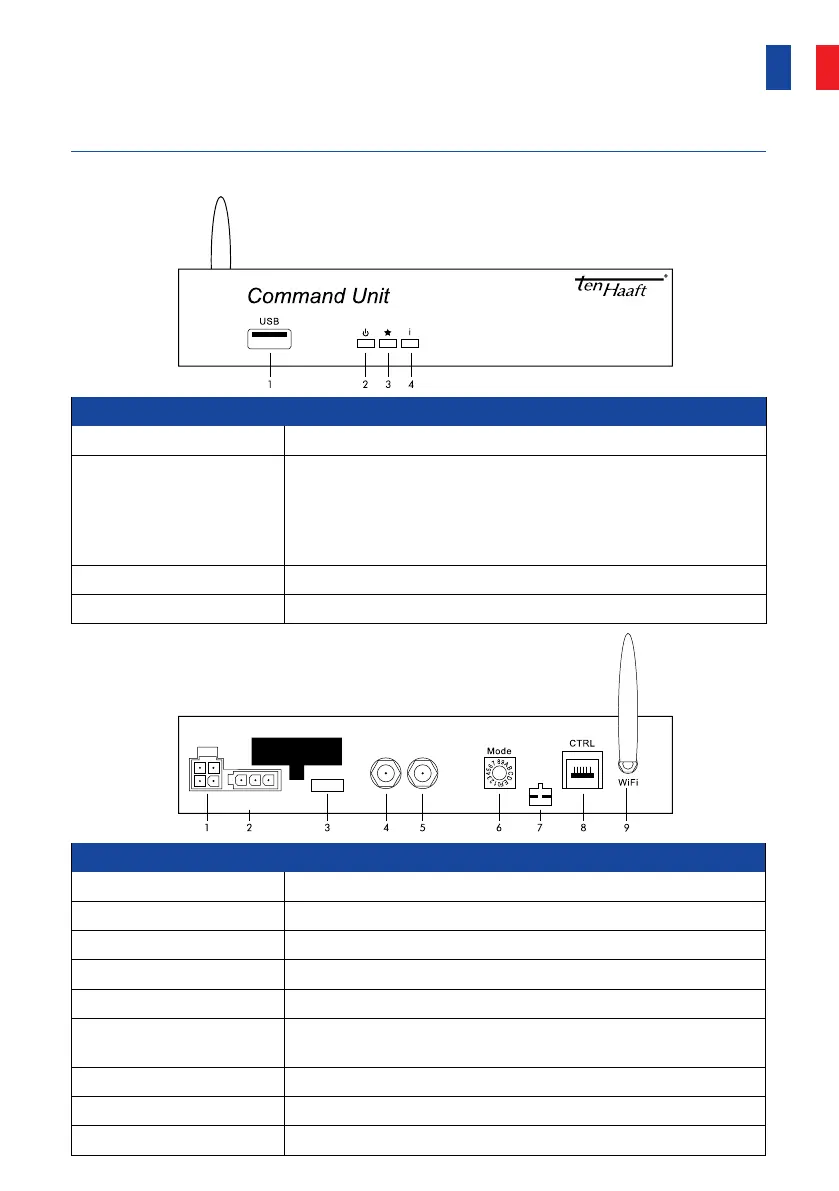

3.2 Command Unit (face avant) (face arrière)
La Command Unit commande l’unité extérieure au moyen d’un boîtier de commande câblé, de l’application ou du Oyster® TV.
Bus
CI
Ant.
SAT
Battery
10 A
31 30 15
Control1
Antenna
TV
boutons de commande
1. USB
Interface USB (pour les mises à jour via une clé USB)
2. Touche Marche/Arrêt Cette touche permet de mettre sous et hors tension le système d’antenne
complet. L’activation de cette touche pendant un mouvement de l’an-
tenne entraîne l’arrêt immédiat de celle-ci (arrêt d’urgence).
Lorsque l‘antenne est ouverte et arrêtée, appuyez sur cette touche pour
rétracter (se garer) et arrêter (mode veille) le système.
3. « Star » Touche réservé
4. Touche « i » En fonction de la couleur des LED, cette touche a différentes fonctions.
Ports
1. commande d‘antenne
Unité extérieure de câble de commande à 4 broches
2. source de courant
Allumage / borne 15 / D + et alimentation de la carte 12V / 24V
3. Fusible
10 A (FKS-Mini, rouge)
4. Ant
Entrée de l’antenne satellite depuis l’unité extérieure
5. TV
Sortie du récepteur satellite vers le téléviseur
6. Mode
Commutateur de sélection de satellite (position de base 0 = mode auto-
matique)
7. Bus CI
Entrée de commande en option
8. CTRL
Connexion du boîtier de commande (si fourni)
9. Wi-Fi
Antenne Wi-Fi
