KURZBETRIEBSANLEITUNG COMMAND UNIT
3. BEDIENELEMENTE

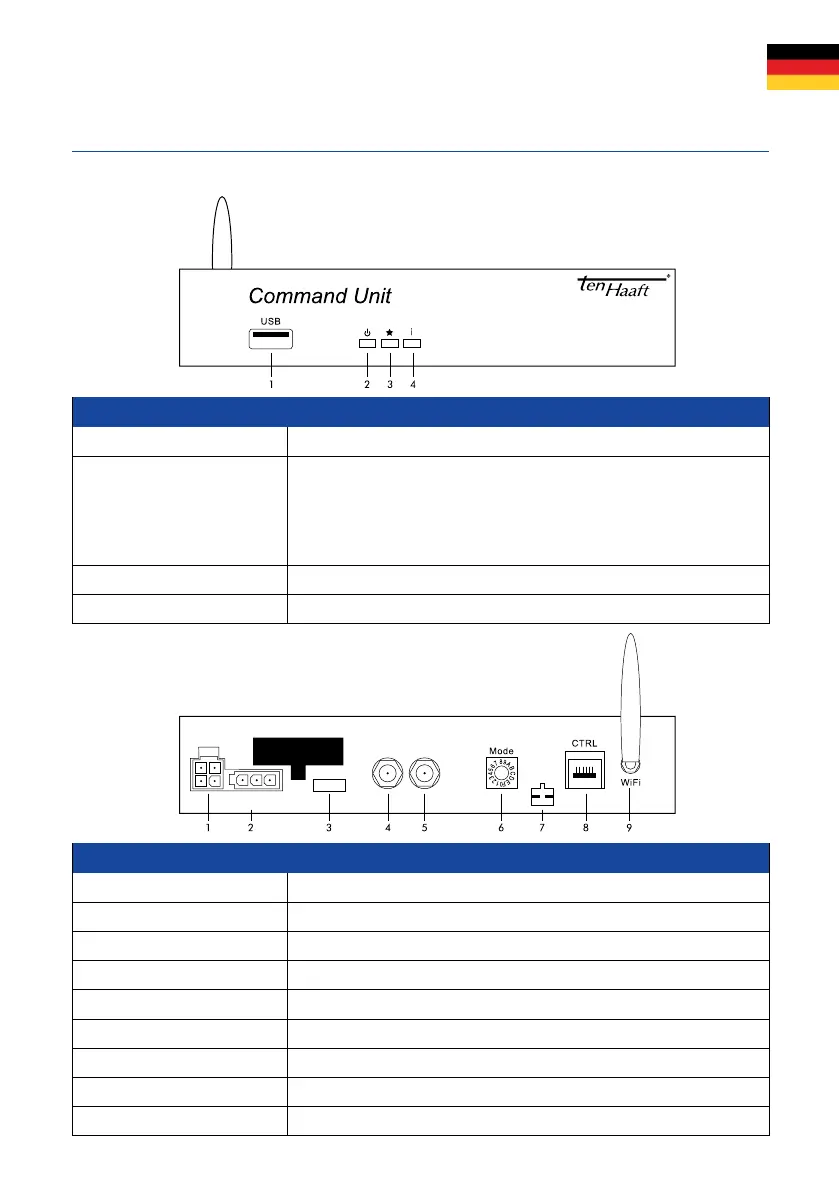

3.2 Command Unit (Vorderseite) (Rückseite)
Die Command Unit steuert entweder über ein verkabeltes Bedienteil, über die App oder über den Oyster® TV die Funktion der
Außeneinheit.
Bus
CI
Ant.
SAT
Battery
10 A
31 30 15
Control1
Antenna
TV
Bedientasten
1. USB
USB-Schnittstelle (für Updates via USB-Stick)
2. Powertaste Hier kann das komplette Antennensystem ein- und ausgeschaltet werden.
Wird diese Taste während der Antennenbewegung gedrückt, erfolgt ein
sofortiger Stop (Not-Stop).
Bei offener, gestoppter Antenne erfolgt durch Drücken dieser Taste das
Einfahren (Parken) und Abschalten (Standby) der Anlage.
3. „Stern“ Taste Reserviert
4. „i“ Taste Diese Taste hat je nach Farbe der LED‘s verschiedene Funktionen.
Anschlüsse
1. Antennensteuerung
4-poliges Steuerkabel Außeneinheit
2. Spannungsversorgung
Zündung/ Klemme 15/ D+ sowie 12 V/ 24V Bordspannungsversorgung
3. Sicherung
10 A (FSK Mini, rot)
4. Ant
SAT In von der Außeneinheit (Antenne)
5. TV
SAT Out zum Receiver/ TV
6. Mode
Drehschalter SAT-Auswahl (Grundstellung 0 = Automatikmodus)
7. CI-Bus
Optionaler Steuerungseingang
8. CTRL
Anschluss Bedienteil (falls im Lieferumfang enthalten)
9. WiFi
WLAN-Antenne
