3
REVISIONS
REV
DESCRIPTION
DATE
APPD.
1
INITIAL RELEASE
6/11/2021 AM
2
UPDATED COMPONENT DESCRIPTION
8/30/2021 AM
3
WH000059 ADDED TO ASSEMBLY
1/31/2022
JL
ITEM NO.
PART NUMBER
DESCRIPTION
QTY.
1
TT000854
CLAMP, ACCESSORY MOUNT 7/8"
1
2
TT000851
EVO DISPLAY MOUNT RISER
1
3
WH000006
M4x.7 X 6mm SBHCS SS
2
4
WH000002
M5x.8 X 18mm SBHCS SS
2
5
TT000906
BOSCH, KIOX DISPLAY BRACKET
1
6
WH000059
M4x0.7x6mm Flat Head SS
1
A A
B B
2
2
1
1
SEE COMPONENT LEVEL

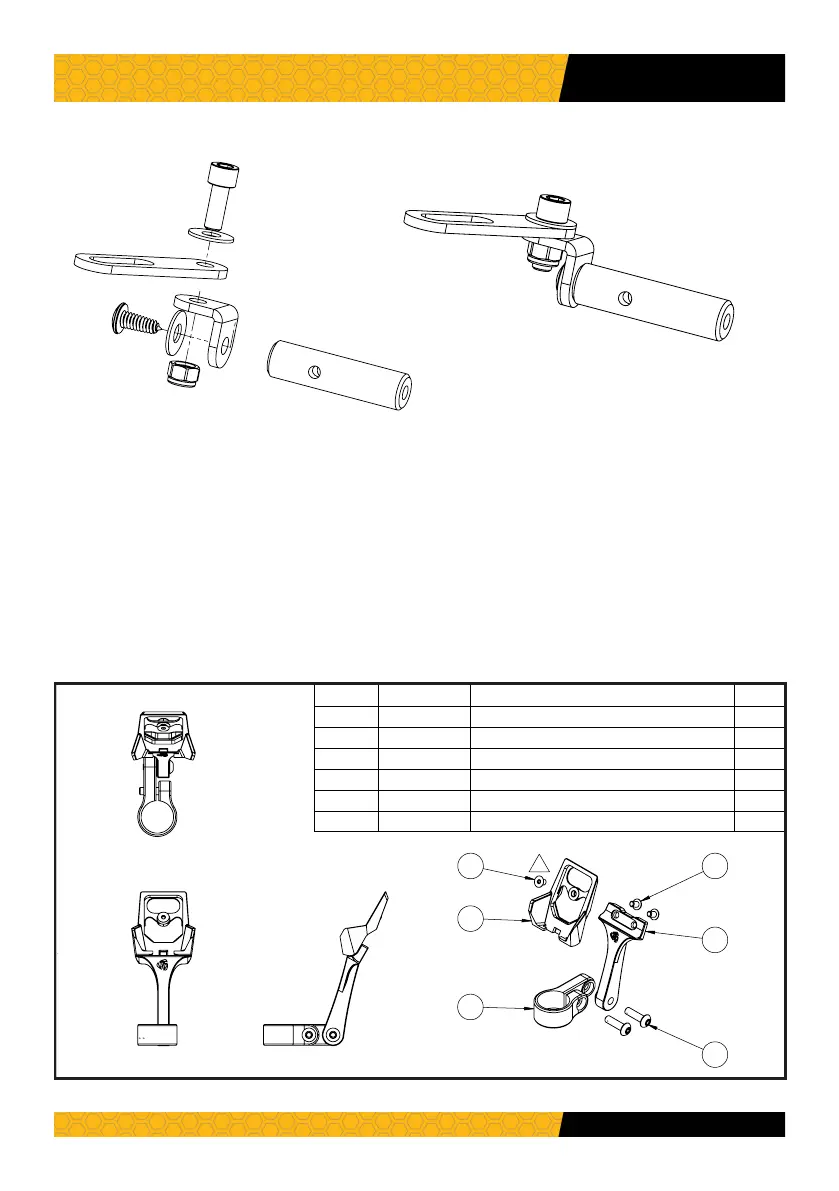

TT KIOX DISPLAY MOUNT ASM
2
DO NOT SCALE DRAWING
TT600903
SHEET 1 OF 1
SCALE: 1:2
REV
Part Number:
A
SIZE
DESCRIPTION:
NAME
DATE
APPROVED
DRAWN BY
N/A
FINISH
MATERIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF WIZWHEELZ INC.
ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT WRITTEN PERMISSION IS PROHIBITED.
THIRD ANGLE PROJECTION
UNLESS OTHERWISE SPECIFIED:
DIMENTIONS ARE IN MILLIMETERS
UNSPEDIFIED TOLERANCES:
ANGULAR: MACH
.5° BEND
LINEAR: .X
1.0
.XX
0.4
.XXX
0.13
ADAM M
12/10/2020
Speed Sensor Bracket
Kiox Display
