TF13
HU
3
ÖSSZESZERELÉS
Fektesse le a ventilátort egy erős munkapadra vagy 1.
asztalra úgy, hogy az elülső rács felfele nézzen.
Támassza meg a ventilátort és a törzse mentén a
ventilátor csomagolásának alkalmas darabjaival.
Csomagolja ki az öt csavart a talapzat egyik 2.
eleméhez ragasztott tasakból, és tegye őket
biztonságos helyre.
Igazítsa a talplemez elülső felét a talapzaton 3.
lévő szerelőfülekhez, és erősítse a ventilátor
talapzatához három csavarral. Félig húzza csak
meg a csavarokat.
Tegyen egy csomagolásdarabot a ventilátor 4.
alá, hogy a ventilátor hátlapját elemelje a
munkapadtól.
Lazítsa meg a talplemez hátulsó felén található 5.
kábelszorítót.
Igazítsa meg a talplemez hátulsó felén található 6.
négy fület az első felén lévő aljzatokhoz, és nyomja
őket össze. Nyomja a kábelt a két illesztőfül alá.
Rögzítse a talplemez hátulsó felét a talapzathoz a 7.
megmaradt két csavarral.
Ügyeljen arra, hogy a kábel ne érjen hozzá 8.
a ventilátor alsó forgócsapjához. Hagyjon
egy kis belógást a kábelben, majd rögzítse a
kábelszorítóval.
Szorítsa meg mind az öt csavart.9.
ÖSSZESZERELÉS
Az összeszerelés megkönnyítése érdekében fektesse le a 1.
ventilátort úgy, hogy az elülső rács és a kezelőpanel felfele
nézzen. Keresse meg a talapzat két, A és B részét.
Távolítsa el a négy csavart, amelyek az B rész tartópillérében 2.
vannak, és tartsa őket biztonságos helyen.
Vezesse át a hálózati vezetéket a talapzat A részének 3.
közepén.
Igazítsa össze a talapzat két részét úgy, hogy az A 4.
talapzaton lévő vezetősíneket összereteszeli a B talapzaton
lévő tartópillérekkel. Nyomja őket erősen össze. (lásd az
alábbi 1. ábrát)

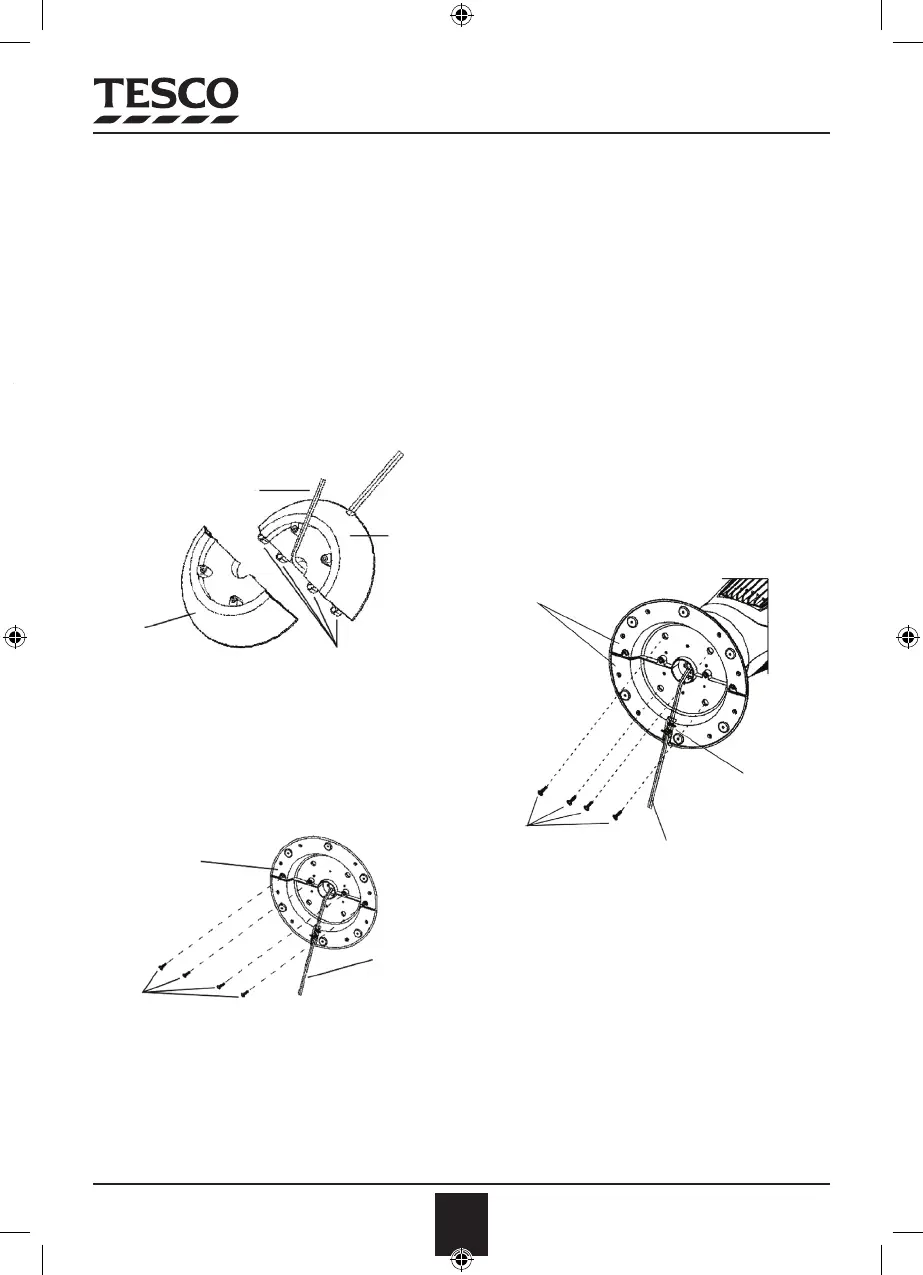

1. ábra
Helyezze be a négy csavart a talapzat alján a pilléreken lévő 5.
négy furatba.
Figyeljen a hálózati vezeték helyzetére. (2. ábra)
2. ábra
Hálózati
vezeték
Talapzat
A része
Tartópillérek
Talapzat B
része
Összeszerelt
talapzat
Hálózati
vezeték
Csavarok
Távolítsa el a ventilátoroszlop alapján lévő négy csavart, és 6.
őrizze őket meg.
Igazítsa össze a tartóalapzat szerelvényét az oszlop 7.
tartószerelvényével.
Ügyeljen arra, hogy a tartóalapzat alján lévő kábelcsatorna
a ventilátor hátulja felé nézzen.
Ügyeljen arra, hogy a hálózati vezetéket úgy vezesse el az
oszcilláló mechanizmustól távol a ventilátor talapzatánál,
hogy a vezeték ne sérüljön meg, és ne akadályozza a
ventilátor pásztázó mozgását.
Csatlakoztassa tartóalapzat szerelvényét az oszlop
tartószerelvényéhez a négy csavarral.
Helyezze a vezetéket a vezetékvályúba a talapzaton. A 8.
hálózati vezetéket egy műanyag hüvely védi. Nyomja a
vezetéket a feszülésmentesítő alá a talapzat hátoldalán. A
hüvelynek ki kell nyúlnia éppen a ventilátor tartótalapzata
mögé.
3. ábra
Talapzat
Vályú és
feszülésmentesítő
kupak
Hálózati vezeték
Csavarok
