TF13
PL
3

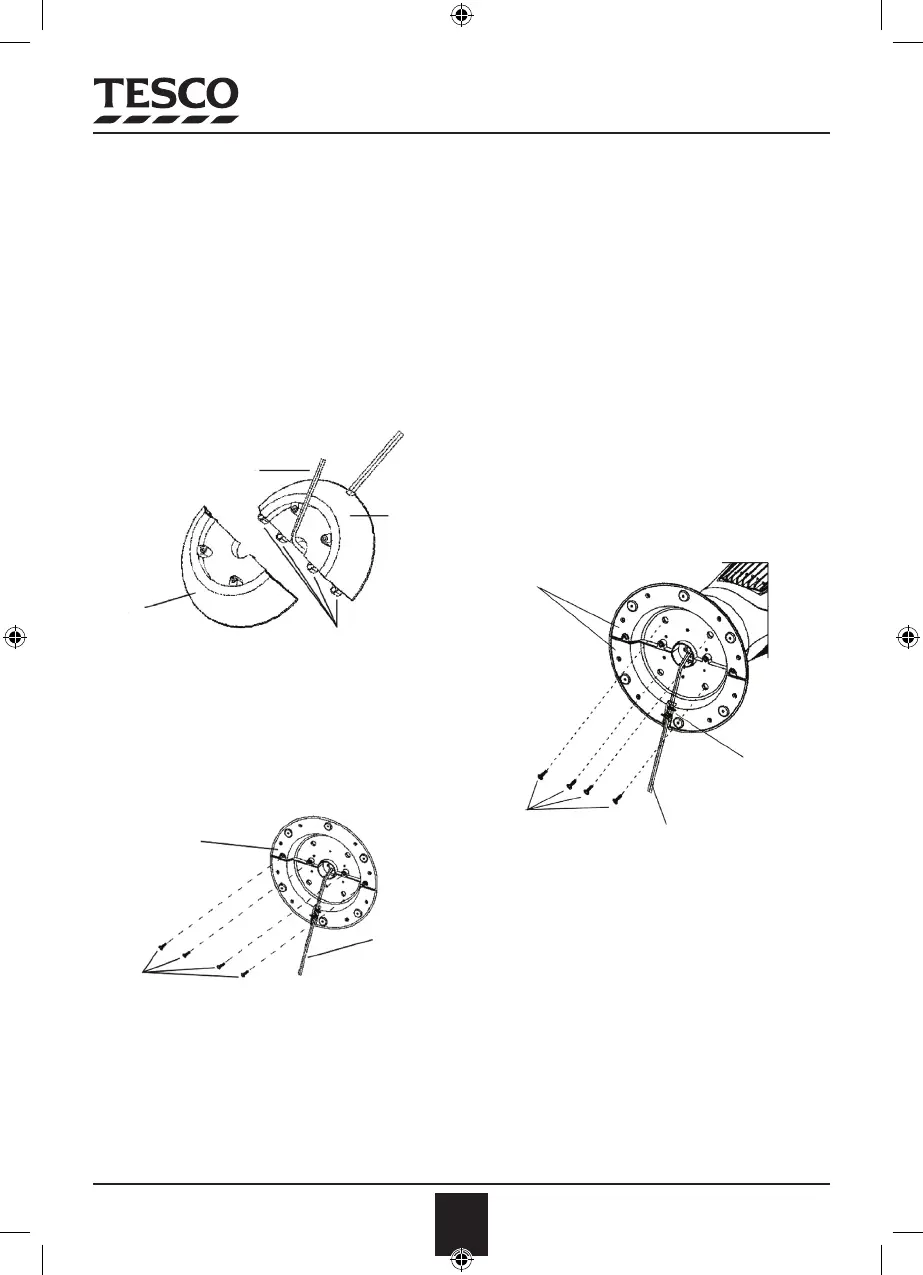

MONTAŻ
Aby ułatwić montaż, należy ułożyć wentylator tak, aby 1.
przednia kratka i panel sterowania skierowane były w górę.
Odszukać elementy A i B podstawy.
Zdjąć cztery śruby zamocowane do wsporników elementu 2.
B i zachować je.
Przeprowadzić przewód zasilający przez środek elementu 3.
A podstawy.
Dopasować oba elementy podstawy i połączyć wciskając 4.
wsporniki elementu A w otwory elementu Base B. Docisnąć
elementy. (patrz Rys. 1)
Rys. 1
Wkręcić cztery śruby w cztery otwory wsporników i dna 5.
podstawy.
Należy zwrócić uwagę na położenie przewodu zasilającego.
(Rysunek 2)
Rys.2
Przewód
zasilający
Element
A
podstawy
Wsporniki
Element B
podstawy
Złożona
podstawa
Przewód
zasilający
Śruby
Odkręcić cztery śruby z podstawy wentylatora i zachować 6.
je
Dopasować złożoną podstawę do kolumny. 7.
Upewnić się, że kanał przewodu u dołu podstawy
skierowany jest do tyłu urządzenia.
Upewnić się, że przewód zasilający skierowany jest od
mechanizmu obracającego, aby uniknąć uszkodzenia
przewodu i zablokowania ruchu obrotowego wentylatora.
Zamocować podstawę do kolumny za pomocą czterech
śrub.
Przeprowadzić przewód przez kanał w podstawie. 8.
Przewód zasilający zabezpieczony jest plastikową osłonką.
Przeprowadzić przewód przez element zabezpieczający
przed naprężeniem przewodu znajdujący się z tyłu
podstawy. Osłona powinna wystawać lekko poza podstawę
wentylatora.
Rys. 3
Podstawa
Kanał
przewodu i
zabezpieczenie
przed
naprężeniem
Przewód
zasilający
Śruby
