Bediening

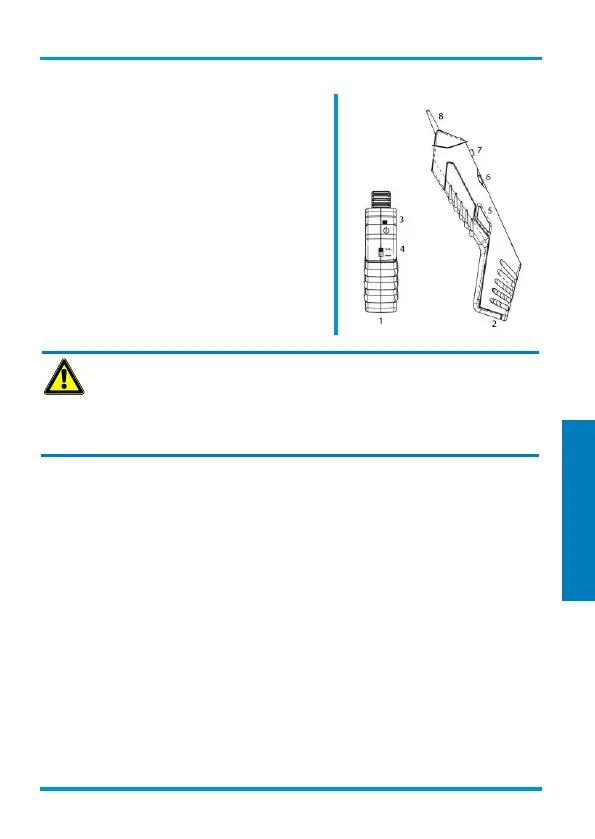

Verbind de leidingen van de zender (1) elk met een
ader van de gezochte leiding.
Selecteer het testsignaal (4) (continu signaal of
afwisselend signaal) en schakel (3) de zender (1) in.
Schakel de ontvanger (2) in met de draaischakelaar
(6). Het volume kan afhankelijk van de
omgevingsomstandigheden worden ingesteld.
Druk op de activeringstoets (5) en raak met de punt
(8) alle desbetreffende leidingen aan.
Het ontvangen signaal is het luidst bij de gezochte
leiding.
WAARSCHUWING
Er moge alleen spanningsvrije kabels of leidingen worden aangesloten.
Voor het aanraken van geleidende delen moet door een test (meting, kortsluiten) de
spanningsvrijheid worden vastgesteld.
Een identificatie van spanningsgeleidende geleiders is niet mogelijk. Neem dit in
acht om elektrische schokken te vermijden.
Bij het met de leidingzoeker opsporen van een ader, kunnen door de verschillende veldsterktes
van het signaal incorrecte of meervoudige leidingen worden opgespoord. De leidingzoeker
ontvangt eventueel de elektromagnetische velden van een signaal van een andere leiding in de
buurt dan die op de ZENDER is aangesloten, maar niet van de gezochte leiding. Bij een lage
veldsterkte herkent de leidingzoeker mogelijk niet de juiste leiding. De signaalherkenning kan
door verschillende factoren worden beïnvloed, waaronder:
● afgeschermde leidingen/draden
● dikte en aard van de isolering
● afstand van de signaalbron
● volledig geïsoleerde verbruikers, die een effectieve aarding verhinderen
● indeling van het leidingnet
● status van het testinstrument en de batterijen
Testen van coaxiale leidingen
Om coaxiale leidingen te testen, verbind u de rode leiding met de afscherming van de kabel en
de zwarte leiding met de binnengeleider.
