Bedienung

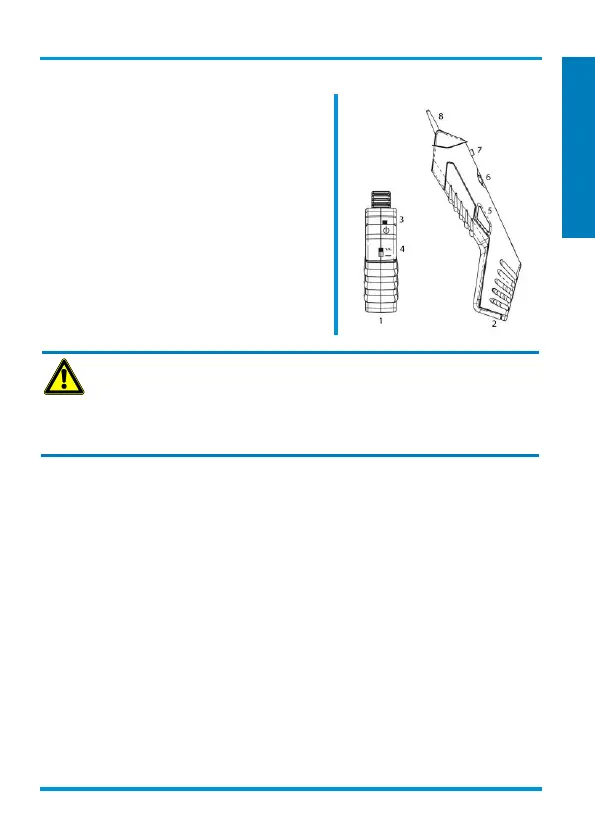

Verbinden Sie die Leitungen des Senders (1) mit je
einer Ader der gesuchten Leitung.
Wählen Sie den Prüfton (4) aus (Dauerton oder al-
ternierender Ton) und schalten (3) Sie den Sender
(1) ein.
Schalten Sie den Empfänger (2) mit dem Drehschal-
ter (6) ein. Die Lautstärke kann je nach Umgebungs-
bedingungen eingestellt werden.
Drücken Sie den Aktivierungstaster (5) und berühren
Sie mit der Spitze (8) alle in Frage kommenden Lei-
tungen.
Der empfangene Ton ist an der gesuchten Leitung
am lautesten.
WARNUNG
Es dürfen nur stromlose Kabel oder Leitungen angeschlossen werden.
Vor dem Berühren von leitenden Teilen muss durch Prüfung (Messung, Kurzschlie-
ßen) die Spannungsfreiheit festgestellt werden.
Ein Identifizieren von Spannungsführenden Leitern ist nicht möglich. Bitte beachten
Sie dieses um einen elektrischen Schlag zu vermeiden.
Beim Aufspüren einer Ader mit dem Leitungssucher können durch unterschiedlich Feldstärken
des Tonsignals falsche oder mehrfache Leitungen aufgespürt werden. Der Leitungssucher emp-
fängt eventuell die elektromagnetischen Felder eines Tonsignals von einer anderen an den
SENDER angeschlossenen Leitung in der Nähe, aber nicht von der vermuteten. Bei niedriger
Feldstärke erkennt der Leitungssucher ggf. nicht die richtige Leitung. Die Tonerkennung kann von
verschiedenen Faktoren beeinflusst werden, darunter:
● geschirmte Leitungen/Drähte
● Stärke und Art der Isolierung
● Abstand zur Tonquelle
● Vollständig isolierte Verbraucher, die eine effektive Erdung verhindern
● Auslegung des Leitungsnetzes
● Zustand von Prüfgerät und Batterien
Prüfen von Koaxial-Leitungen
Um Koaxial-Leitungen zu prüfen verbinden Sie die rote Leitung mit der Abschirmung des Kabels
und die schwarze Leitung mit dem Innenleiter.
