Obsługa
Testboy
®
26 91
Obsługa

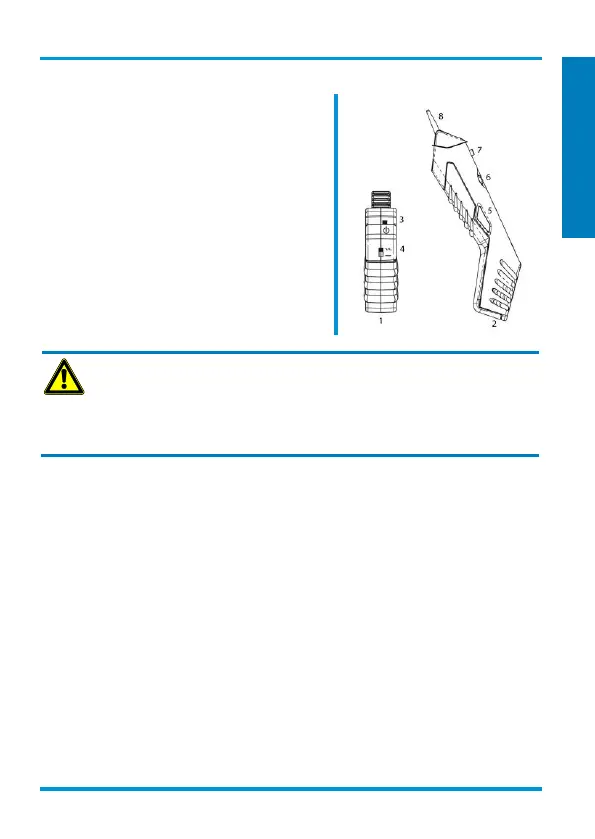

Podłączyć przewody nadajnika (1) zawsze z jedną
żyłą wyszukiwanego przewodu.
Wybrać dźwięk kontrolny (4) (dźwięk ciągły lub
dźwięk zmienny) oraz włączyć (3) nadajnik (1).
Włączyć odbiornik (2) pokrętłem (6). Głośność
można ustawiać w zależności od warunków
otoczenia.
Nacisnąć przycisk aktywacji (5) i dotknąć końcówkę
(8) wszystkich sprawdzanych przewodów.
Odebrany dźwięk jest najgłośniejszy na szukanym
przewodzie.
OSTRZEŻENIE
Można podłączać tylko kable lub przewody odłączone od prądu.
Przed dotknięciem części przewodzących należy poprzez kontrolę (pomiar, zwarcie)
sprawdzić brak napięcia.
Nie ma możliwości identyfikacji przewodów przewodzących napięcie. Należy o tym
pamiętać, aby uniknąć zwarcia.
W przypadku znalezienia żyły za pomocą wykrywacza przewodów różne siły pól sygnału
dźwiękowego mogą wyszukać nieprawidłowe przewody lub wiele przewodów. Wykrywacz
przewodów może odebrać pola elektromagnetyczne sygnału dźwiękowego ze znajdującego się
w pobliżu innego przewodu podłączonego do NADAJNIKA, ale nie z wyszukiwanego przewodu.
W przypadku niskiej siły pola wykrywacz przewodów może nie rozpoznać prawidłowego
przewodu. Na rozpoznawanie dźwięku wpływ mogą mieć różne czynniki, między innymi:
● ekranowane przewody/żyły
● grubość i rodzaj izolacji
● odległość od źródła dźwięku
● całkowicie izolowane odbiorniki, które uniemożliwiają skuteczne uziemienie
● struktura sieci przewodów
● stan urządzenia kontrolnego i baterii
Kontrola przewodów koncentrycznych
Aby sprawdzić przewody koncentryczne, należy podłączyć czerwony przewód do ekranowania
kabla oraz czarny przewód do przewodu wewnętrznego.
