Эксплуатация
98 Testboy
®
26
Эксплуатация

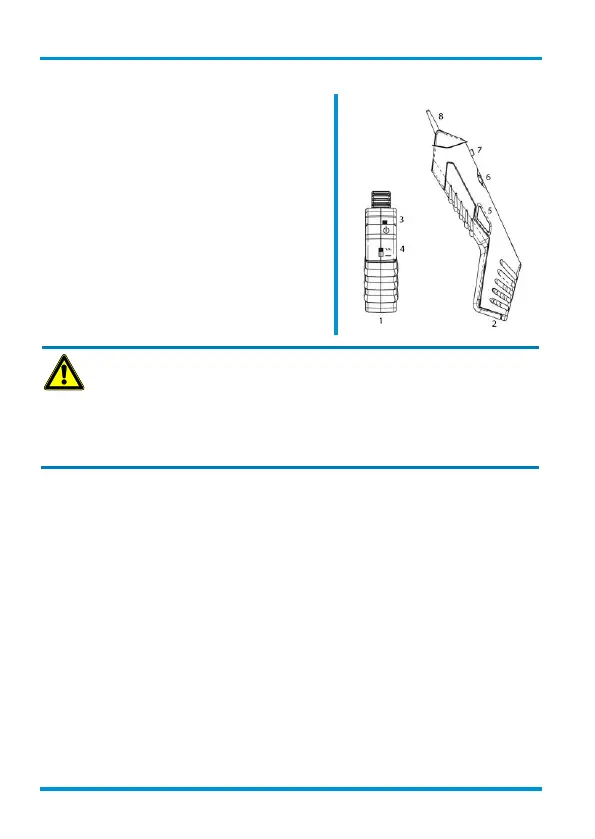

Соедините каждый из проводов передатчика (1)
с одним из проводов искомой линии.
Выберите проверочный звуковой сигнал (4)
(продолжительный звуковой сигнал или
прерывистый звуковой сигнал) и включите (3)
передатчик (1).
Включите приемник (2) с помощью поворотного
выключателя (6). Громкость звука можно
отрегулировать в зависимости от условий
окружающей среды.
Нажмите кнопку выключателя активирования (5)
и прикоснитесь щупом (8) ко всем проверяемым
проводам.
Принятый звуковой сигнал является самым
громким на искомой линии.
ПРЕДУПРЕЖДЕНИЕ
Допускается подсоединение только обесточенных кабелей или линий.
Перед прикосновением к токоведущим частям, необходимо путем проверки
(измерение, короткое замыкание) определить отсутствие напряжения.
Идентификация находящихся под напряжением проводов не представляется
возможным. Пожалуйста, учитывайте это, чтобы избежать поражения
электрическим током.
При обнаружении какой-либо жилы с помощью линейного искателя из-за различной
напряженности поля звукового сигнала можно обнаружить неправильные или
многократные линии. Линейный искатель принимает возможно электромагнитные поля
звукового сигнала от другого подсоединенного к ПЕРЕДАТЧИКУ провода вблизи, а не от
предполагаемого. При низкой напряженности поля линейный искатель, при определенных
условиях, не распознает правильный провод. Распознавание звукового сигнала может
быть обусловлено различными факторами, в том числе:
● экранированные кабели /провода
● толщина и вид изоляции
● расстояние до источника звукового сигнала
● полностью изолированные потребители, препятствующие эффективному заземлению
● прокладка проводной сети
● состояние испытательного прибора и батареи
Проверка коаксиальных линий
Чтобы проверить коаксиальные линии, соедините красный провод с экраном кабеля и
черный провод с внутренним проводником.
