Utilisation
24 Testboy
®
TV435
Utilisation
Mesure du courant de charge
1. Connectez le TV435 à la prise 230 V AC via la fiche Schuko.
2. Connectez le terminal au TV435 via la fiche Schuko.
3. Placez la pince ampèremétrique au niveau des points de mesure Ax1 ou Ax10 et mettez
le terminal en marche.
4. Lisez les valeurs du courant du câble sur l'anneau Ax1 ou divisez la valeur lue de l'an-
neau Ax10 par 10 (voir fig. 2).

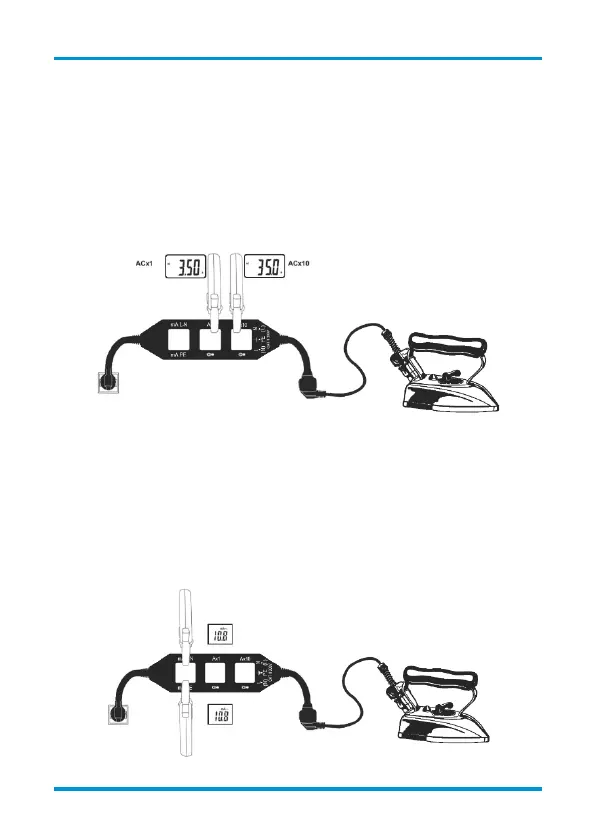

Fig. 2
Mesure du courant de fuite
1. Connectez le TV435 à la prise 230 V AC via la fiche Schuko.
2. Connectez le terminal au TV435 via la fiche Schuko.
3. Placez la pince ampèremétrique au niveau des points de mesure mA PE ou mA L-N
et mettez le terminal en marche.
4. Lisez la valeur directe du courant de fuite (conducteur PE) dans l'anneau mA-PE ou
la valeur indirecte/ valeur différentielle du courant de fuite (conducteur L-N) dans l’an-
neau mA-L-N (voir fig. 3).
Fig. 3
