Uso
Misura della corrente di carico
1. Con l’aiuto del connettore Schuko, collegare lo strumento TV435 alla presa elettrica da
230 V AC.
2. Con l’aiuto del connettore Schuko, collegare l'apparecchio terminale allo strumento TV435.
3. Avvicinare la pinza amperometrica intorno ai punti di misura Ax1 o Ax10 e accendere
il terminale.
4. Leggere i valori della corrente di conduzione sull’anello Ax1 oppure dividere per 10 il va-
lore letto sull’anello Ax10 (vedere Fig. 2).

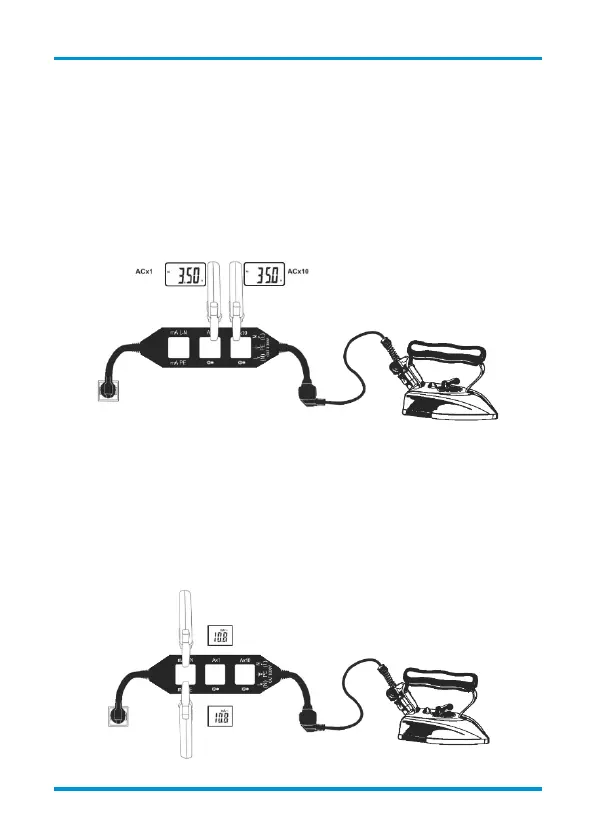

Fig. 2
Misura della corrente di fuga
1. Con l’aiuto del connettore Schuko, collegare lo strumento TV435 alla presa elettrica da 230 V AC.
2. Con l’aiuto del connettore Schuko, collegare l'apparecchio terminale allo strumento TV435.
3. Avvicinare la pinza amperometrica intorno ai punti di misura mA PE o mA L-N e accen-
dere il terminale.
4. Leggere il valore diretto della corrente di fuga (conduttore PE) nell'anello mA-PE oppure
il valore indiretto / valore differenziale della corrente di fuga (conduttore L-N) nell’anello
mA-L-N (vedere Fig. 3).
Fig. 3
