KAART VOOR-INSTALLATIE Art. 626-627
ART. 626 - MINIPOOL VOOR INBOUW
UITVOERING VAN DE INBOUW
Maak een betonnen constructie als behuizing van de minipool,
houd daarbij de afmetingen aan die op de tekening worden
aangegeven en zorg ervoor dat de constructie perfect waterpas
is
. De ondergrond waarop de minipool steunt moet een
draagkracht bezitten van 633 Kg/m
2
.
Maak een gang (A) v
an minstens 40 cm breed langs de hele
omtrek van de minipool, en 70 cm breed in de zone (B), om te
zorgen dat de hydraulische en elektrische installatie onder de
minipool toegankelijk is.
Deze gang moet afgesloten worden met verwijderbare
voetenplanken die door geschikte draagconstructies worden
ondersteund; de voetenplanken moeten voorzien worden van
openingen van tenminste 0,3 m
2
om te zorgen dat de behuizing
van de minipool over voldoende ventilatie beschikt. Ter hoogte
van de hoeken van de minipool (zone H) moeten op de
voetenplanken verankeringspunten voor de afdekking van de
minipool worden aangebracht (zie tekening).
Maak op de bodem van de behuizing een verzamel- en
afv
oersysteem (S) om waterstagnatie te voorkomen.
ART. 627 -
MINIPOOL MET PANELEN
UITVOERING VAN DE ONDERGROND
De ondergrond waarop de minipool steunt moet een
draagkracht bezitten van 643 Kg/m
2
.
Zorg ervoor dat de ondergrond perfect waterpas is.
Als de minipool in de openlucht wordt geïnstalleerd (b.v.: op
een grasveld) dient een gestabiliseerde ondergrond gemaakt te
worden die de juiste stabiliteit garandeert.
UITVOERING VAN DE AANSLUITINGEN IN
DE VLOER
UITVOERING VAN DE HYDRAULISCHE
AANSLUITINGEN
O - Aansluiting van afvoer ø 40 mm.
(alleen voor permanente installatie - facultatief)
C - Aansluiting voor de warmtewisselaar
(op de verwarmingsketel) 3/4”
C1 -
Aansluiting v
oor de warmtewisselaar
(v
an de v
erw
ar
mingsk
etel) 3/4”
- Kabeluitgang v
oor de elektr
ische aansluiting
N.B. De aansluitingen (C) en (C1) zijn alleen voorzien als bij
de minipool een warmtewisselaar geleverd wordt.
AFV
OER
De
T
euco minipool is v
oorzien v
an een bodemklep met een
aansluitstuk van ø 40 mm. Voor de afvoer kan een flexibele
leiding gebr
uikt worden die op de klep wordt aangesloten, of
kan met behulp v
an een afv
oerb
uis (O) een v
aste verbinding
gecreëerd worden. In dit geval wordt voor een goede
waterafvoer aanbevolen een put met een klep te maken, zodat
dez
e als bodemklep kan w
orden gebr
uikt.
LET OP: alvorens de afvoerput te maken, dienen eerst de
plaatselijke instanties geraadpleegd te worden omtrent de
v
oorschriften voor de afvoer van chemisch behandeld
water.
VULLEN
Voor het vullen van de Teuco minipool wordt aanbevolen een
externe flexibele leiding te gebruiken; zorg er daarbij voor dat
de slang niet in het water ondergedompeld wordt om eventuele
ter
ugstroming van water in het waterleidingnet te voorkomen.
LET OP: in het geval dat de minipool van een vaste
aansluiting op het waterleidingnet wordt voorzien, is het
noodzakelijk dat er adequate apparatuur wordt
aang
ebracht die het waterleidingnet tegen
terugstromingsverschijnselen beschermt.
Raadpleeg de plaatselijke instanties alvorens een
dergelijke installatie aan te brengen.
UITVOERING VAN DE ELEKTRISCHE
AANSLUITINGEN
Het elektrische voedingsnet moet voldoen aan de nationale
wettelijke voorschriften.
Het product moet op het voedingsnet worden aangesloten met
behulp van een omnipolaire schakelaar met een
minimumopening tussen de contacten van 3 mm die buiten de
zones 0,1,2 (IEC 364-7-701) is geplaatst.
Controleer of het product gevoed wordt door middel van een
differentieelschakelaar met een interventiedrempel ≤ 30mA.
De aansluiting op het voedingsnet moet geaard zijn en:
- behoren tot het vaste type
- geschikt zijn voor de specifieke stroomopname (zie de
gegevens op het typeplaatje)
- een weerstandsgraad bezitten voor het binnendringen
van vloeistoffen (IPX5).
Het product moet op de equipotentiaalgroep worden
aangesloten middels de daarvoor bestemde klem ( ) die
zich op het metalen frame bevindt.

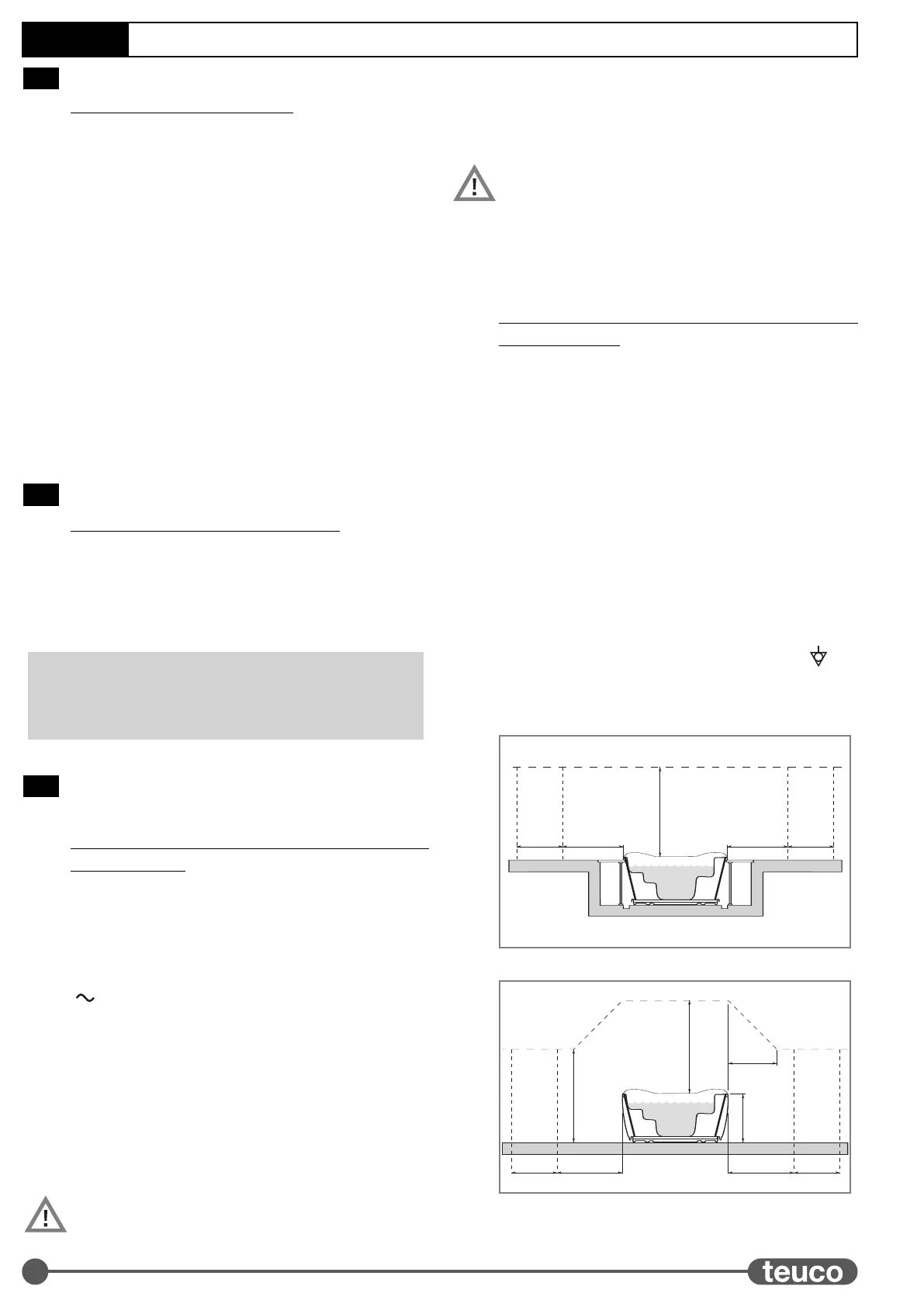

MINIPOOL VOOR INBOUW (IEC 364-7-701)
MINIPOOL MET PANELEN (IEC 364-7-701)
2,5 m
2 m1,5 m 2 m 1,5 m
ZONA 2 ZONA 2
ZONA 1
ZONA 0
ZONA 0
2,5 m
h
= h
2,5 m
2 m1,5 m 2 m 1,5 m
ZONA 2 ZONA 2ZONA 1
ZONA 0
ZONA 0
2
VENTILATIE VAN DE RUIMTE
Als de minipool in een gesloten ruimte wordt geïnstalleerd moet de
ruimte van adequate ventilatie worden voorzien.
