24
PRÉ-INSTALAÇÃO Art. 626-627
ART. 626 - MINIPISCINA DE EMBUTIR
PREPARAÇÃO DO ENCAIXE
Ef
ectue o vão para o alojamento da minipiscina em betão,
respeitando as medidas indicadas no desenho e certificando-
se de que se encontra perfeitamente nivelado.
A base de apoio da minipiscina deve ter uma capacidade de
633 Kg/m
2
.
Prepare um corredor (A) de pelo menos 40 cm de largura em
todo o perímetro e de 70 cm na z
ona (B) da minipiscina para
garantir o acesso ao sistema hidráulico e eléctrico instalados
por baixo da minipiscina.
Este corredor deve ser fechado com tapetes amovíveis
sustentados por suportes adequados; os tapetes devem
garantir uma ventilação suficiente do vão com aberturas de
pelo menos 0,3 m
2
. Nos ângulos da Minipiscina (zonas H)
sobre os tapetes devem colocar-se ancoragens apropriadas
para a cobertura (vide desenho).
No fundo do vão instale um sistema de recolha e descarga (S)
para evitar eventuais acumulações de água.
ART. 627 - MINIPISCINA COM PAINÉIS
PREPARAÇÃO DA BASE DE APOIO
Realize a base de apoio da minipiscina para uma capacidade
de 643 Kg/m
2
.
Certifique-se de que a base de apoio está perfeitamente
nivelada.
Se a minipiscina for instalada no exterior (por ex.: sobre a
relva), realize a base de apoio com um fundo estabilizado que
garanta uma estabilidade adequada.
PREPARAÇÃO DAS LIGAÇÕES
LIGAÇÕES HIDRÁULICAS
O - Ligação de escoamento ø 40 mm.
(apenas para instalação fixa - facultativa)
C - Ligação para comutador de calor (à caldeira) 3/4"
C1 - Ligação para comutador de calor (da caldeira) 3/4"
-
P
onto de saída do cabo par
a a ligação eléctrica
N.B.
As ligações (C) e (C1) só estão disponíveis se a
minipiscina estiver equipada com comutador de calor.
DESCARGA
A minipiscina Teuco possui uma válvula de fundo com ligação
de ø 40 mm.
Para a descarga, pode utilizar-se um tubo flexível
a ligar à válvula, ou ef
ectuar-se uma ligação fixa com a
tubagem de escoamento (O). Neste caso, para acelerar a
descarga, é aconselhável providenciar uma abertura com
válvula, a utilizar como válvula de fundo
.
ATENÇÃO: Antes de efectuar a abertura de descarga,
consulte as autoridades locais quanto às normas que
regulam a descar
ga de água tratada quimicamente.
CARREGAMENT
O
Para o enchimento da minipiscina Teuco, aconselha-se a
utilização de uma mangueira externa, tendo o cuidado de não
mergulhá-la, a fim de evitar um eventual refluxo da água para a
rede hídr
ica.
ATENÇÃO: No caso de ligação fixa da minipiscina à rede
hídrica, é necessária a adopção de dispositivos
adequados, capazes de proteger a rede hídrica contra
f
enómenos de refluxo.
Consulte as autoridades locais antes de efectuar este tipo
de instalação.
LIGAÇÕES ELÉCTRICAS
O sistema eléctrico de alimentação deve estar em
conformidade com a norma CEI 64-8.
O produto deve ser ligado à rede através de um interruptor
omnipolar com abertura mínima dos contactos de 3mm,
posicionado fora das zonas 0,1,2 (CEI 64-8/7).
Certifique-se de que o produto é alimentado através de um
interruptor diferencial com limiar de intervenção ≤ 30mA.
A ligação à rede deve incluir a ligação ao equipamento de terra
e deve ser:
- de tipo fixo
- adequada à corrente absorvida (vide dados na chapa)
- com grau de resistência à penetração de líquidos (IPX5).
O produto deve ser ligado ao conjunto equipotencial através do
respectivo terminal ( ) posicionado na estrutura metálica.

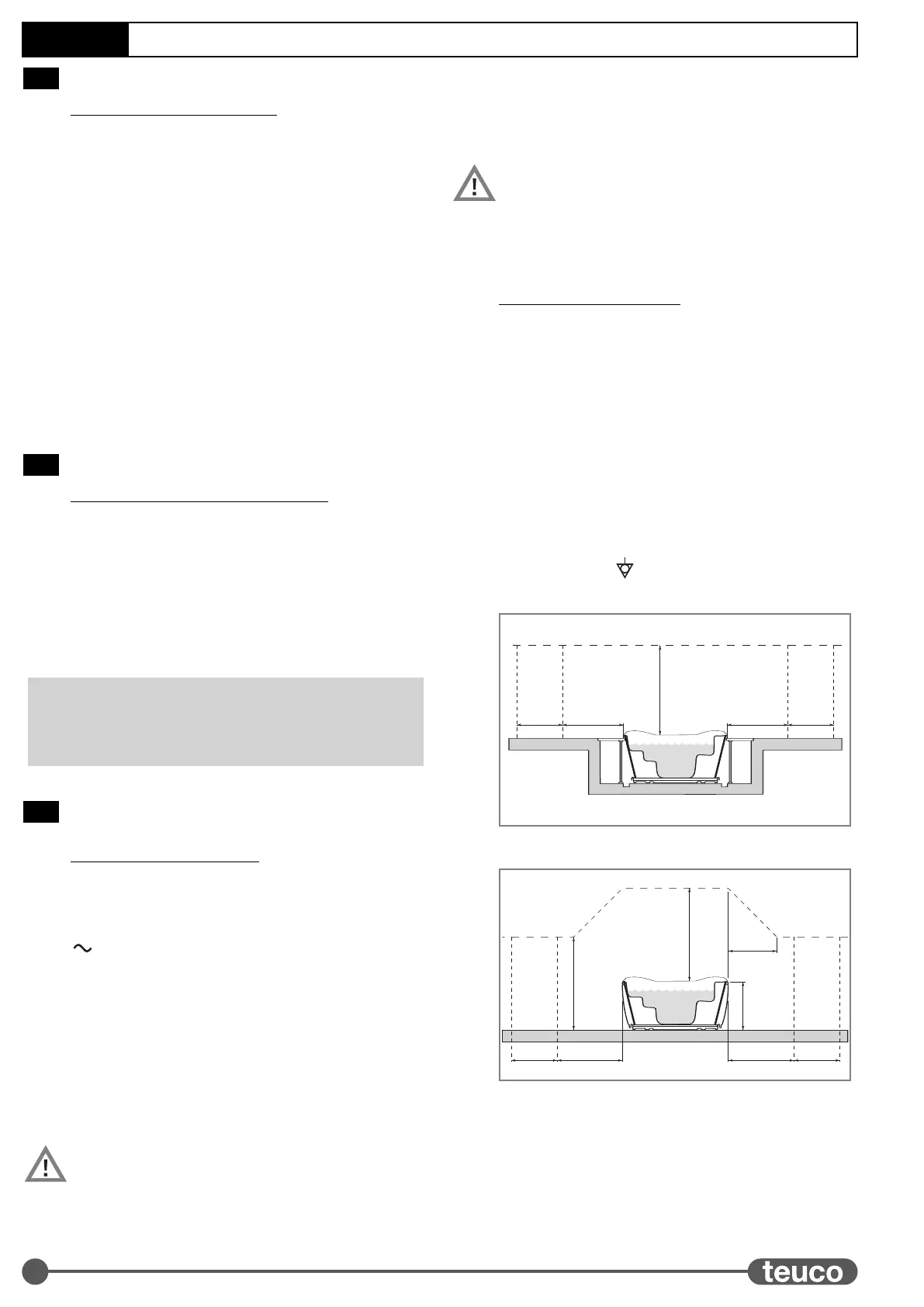

Banheira de embutir (CEI 64-8/7)
Banheir
a com painéis (CEI 64-8/7)
2,5 m
2 m1,5 m 2 m 1,5 m
ZONA 2 ZONA 2
ZONA 1
ZONA 0
ZONA 0
2,5 m
h
= h
2,5 m
2 m1,5 m 2 m 1,5 m
ZONA 2 ZONA 2ZONA 1
ZONA 0
ZONA 0
2
VENTILAÇÃO DO AMBIENTE
No caso de instalação em ambiente fechado, é necessário
proceder a uma ventilação adequada do próprio ambiente.
1B
1A
P
