INSTALACJA WSTĘPNA Art. 626-627
ART. 626 - MINI-BASEN DO ZABUDOWY
PRZYGOTOWANIE ZABUDOWY
Wykonać wnękę z betonu na mini-basen zgodnie z
wymiarami podanymi na rysunku i zwracając uwagę na
dokładne wypoziomowanie.
Podstawa pod mini-basen musi mieć nośność 633 kg/m
2
.
Należy przewidzieć korytarz (A) o szerokości co najmniej
40 cm na wzdłuż całego obwodu oraz 70 cm w strefie
(B) mini-basenu, aby zagwarantować dostęp do instalacji
hydraulicznej oraz elektrycznej pod mini-basenem.
Korytarz ten należy zamknąć zdejmowanymi podnóżkami
na odpowiednich podporach; podnóżki muszą zapewniać
wystarczającą wentylację wnęki (otwory minimum 0,3 m
2
).
Odpowiednio do naroży Mini-basenu (strefy H), na
podnóżkach, muszą zostać wykonane zakotwienia na
pokrywę (patrz rysunek).
Na dnie wnęki wykonać instalację zbiorczo-wylotową (S),
aby uniknąć ewentualnych zastojów wody.
ART. 627 - MINI-BASEN Z PŁYTAMI
PRZYGOTOWANIE PODSTAWY
Wykonać podstawę pod mini-basen o nośności
643 Kg/m
2
.
Zwrócić uwagę na dokładne wypoziomowanie
podstawy.
Jeżeli mini-basen jest montowany na zewnątrz (np.: na
trawniku), wykonać podstawę na wzmocnionym
podłożu, które zapewni wymaganą stabilność.
PRZYGOTOWANIE PRZYŁĄCZY
PRZYŁĄCZA HYDRAULICZNE
O
-
Przyłącze wylotowe
ø 40 mm.
(tylko przy instalacji stałej - opcjonalnie)
C -
P
odłączenie do wymiennika ciepła (do kotła)
3/4"
C1 - Podłączenie do wymiennika ciepła (do kotła)
3/4"
-
Wyjście kabla do przyłącza elektrycznego
UW
AGA: Podłączenia (C) i (C1) są przewidziane
jedynie, gdy mini-basen jest wyposażony w
wymiennik ciepła.
WYLOT
Mini-basen Teuco jest wyposażony w zawór stopowy
ze złączem ø 40 mm. Do spuszczania wody można
używać giętkiego przewodu rurowego podłączanego
do zaworu albo można wykonać stałe przyłącze za
pomocą rury wylotowej (O). W tym przypadku, w celu
ułatwienia spuszczania wody
, zalecamy
przygotowanie studzienki z zaworem służącej jako
zawór stopowy
.
UW
AGA: Przed wykonaniem studzienki należy
zasięgnąć informacji w lokalnych urzędach na
temat norm regulujących odprowadzanie wody
poddanej
obróbce chemicznej.
NAPEŁNIANIE
Do napełniania mini-basenu Teuco zalecamy
zastosowanie zewnętrznego przewodu rurowego,
zwracając uwagę na to, by go nie zanurzyć, w celu
uniknięcia ewentualnego odpływu wody do sieci
wodociągowej.
UW
AGA: W przypadku stałego podłączenia
mini-basenu do sieci wodociągowej konieczne
jest zastosowanie odpowiednich urządzeń
chroniących sieć przed odpływem wody.
Zasięgnąć informacji w lokalnych urzędach przed
wykonaniem takiego podłączenia.
PRZYŁĄCZA ELEKTRYCZNE
Elektryczna instalacja zasilająca musi być zgodna z
normą CEI 64-8.
Produkt musi być podłączony do sieci za pomocą
wyłącznika wielobiegunowego z minimalnym
rozwarciem styków 3mm umieszczonego na
zewnątrz stref 0,1,2 (CEI 64-8/7).
Sprawdzić, czy zasilanie urządzenia doprowadzone
jest przez wyłącznik różnicowy o progu
zadziałania ≤ 30mA. Przyłącze do sieci
elektrycznej musi być uziemione i musi być:
- typu stałego
- odpowiednie do pobieranej mocy (patrz dane
na tabliczce)
- o stopniu odporności na przenikanie cieczy
(IPX5).
Produkt należy podłączyć do układu
ekwipotencjalnego za pomocą odpowiedniego
zacisku ( ) znajdującego się na ramie metalowej.

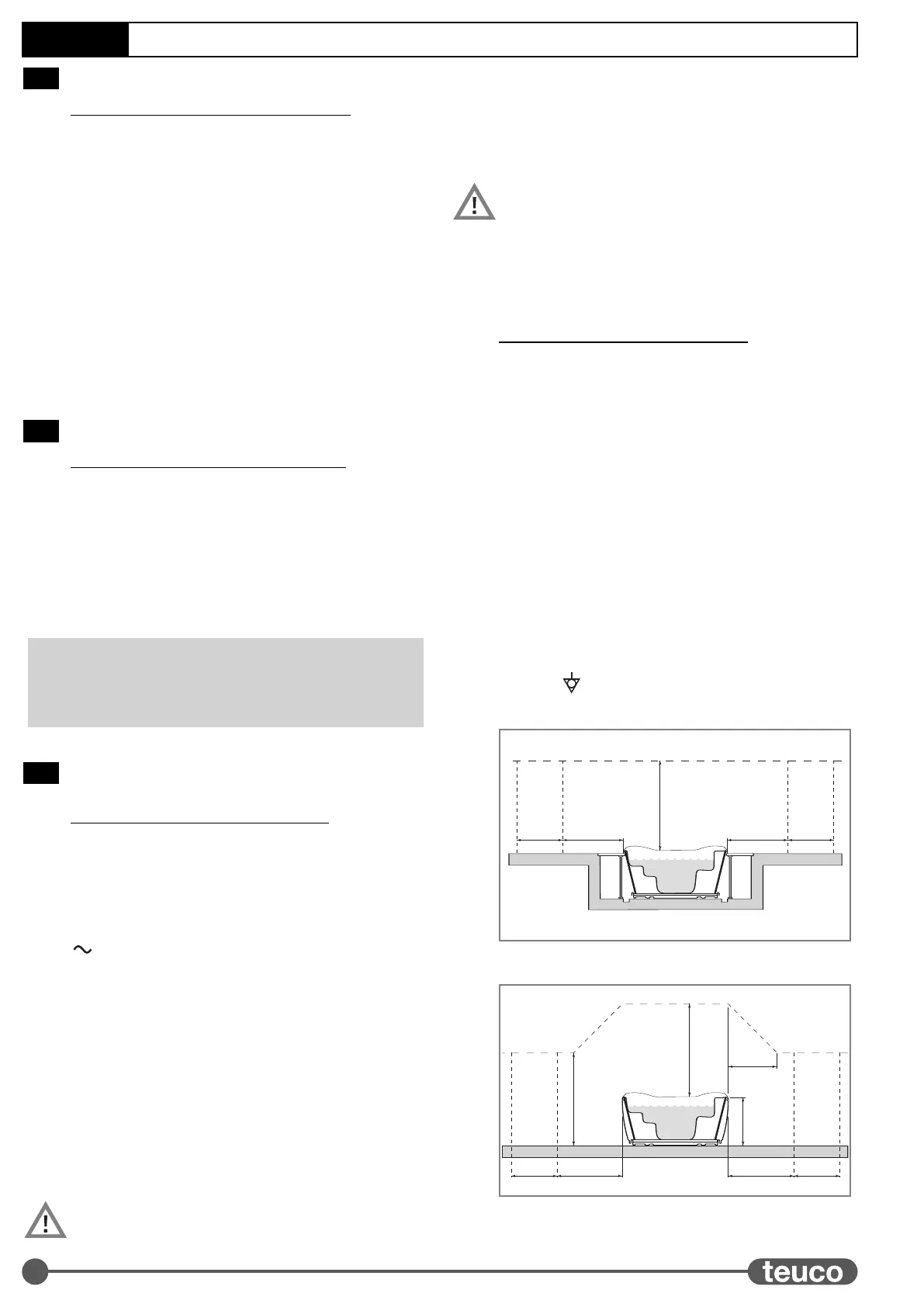

Wanna do zabudowy (CEI 64-8/7)
W
anna z płytami (CEI 64-8/7)
2,5 m
2 m1,5 m 2 m 1,5 m
ZONA 2 ZONA 2
ZONA 1
ZONA 0
ZONA 0
2,5 m
h
= h
2,5 m
2 m
1,5 m
2 m
1,5 m
ZONA 2 ZONA 2ZONA 1
ZONA 0
ZONA 0
2
WENTYLACJA POMIESZCZENIA
Przy montażu w pomieszczeniu zamkniętym należy
zapewnić odpowiednią wentylację pomieszczenia.
1B
