Un seul conducteur : Connectez un l au conducteur et l’autre à la terre à l’aide
d’un tournevis.
Tuyau ou conduit métallique : Connectez un l au tuyau ou au conduit et l’autre l
à la terre à l’aide d’un tournevis.
Tuyaux de gaz : Connectez un l à la ligne « IN » du compteur à gaz et l’autre à la
ligne « OUT ».
Tuyaux en plastique PVC ou non métalliques : Insérez d’abord un passe-câble ou
un furet dans le tuyau. Connectez un l au passe-câble ou au furet et l’autre l à la
terre à l’aide d’un tournevis.
Le fait de connecter les ls de l’émetteur aux conducteurs ou au blindage à
l’intérieur d’un câble tend à minimiser la perte du signal de détection dans les
installations adjacentes dans des zones congestionnées.
Connecter un l à un conducteur ou un blindage et l’autre à la terre à l’aide d’un
tournevis permet d’assurer une distance maximale. Cette méthode peut être utilisée
dans toutes les applications. Toutefois, cela peut augmenter les risques de perte de
signal.
Test des piles du récepteur
Allumez le bouton de réglage du récepteur et tournez-le à droite à la position 12:00.
Allumez l’émetteur en le mettant sur la position numéro 3 et faites passer l’antenne
du récepteur près de l’émetteur. Toute indication provenant du récepteur indique
que la pile est en bon état. Reportez-vous à la section « Entretien » en ce qui
concerne le remplacement de la pile.
Utilisation du récepteur
Allumez le bouton de réglage du récepteur et tournez-le à droite à la position
12:00. Si vous voulez utiliser le casque d’écoute optionnel, branchez-le dans la
prise du récepteur fournie. Lorsque le récepteur/l’antenne se trouve directement
au-dessus du câble ou du tuyau, l’aiguille de l’indicateur de crête est au maximum
et l’on entend une forte tonalité. L’antenne ou l’extrémité en T doit être orientée à la
perpendiculaire du trajet de l’installation ciblée. (Voir g. 1)
Détection du trajet
Remarque : Le bouton de réglage de l’émetteur doit initialement être réglé aussi
bas que possible afin de minimiser l’effet de perte de signal dans les zones
congestionnées.
Connectez l’émetteur correctement et réglez le niveau de sortie à 3. À l’aide du
récepteur, scannez un rayon d’environ 3 à 4,5 mètres (10 à 15 pieds) autour de
l’emplacement de l’émetteur. Continuez le long du trajet en vous guidant à l’aide de
l’aiguille de l’indicateur de crête et de la tonalité provenant du haut-parleur ou du
casque d’écoute.

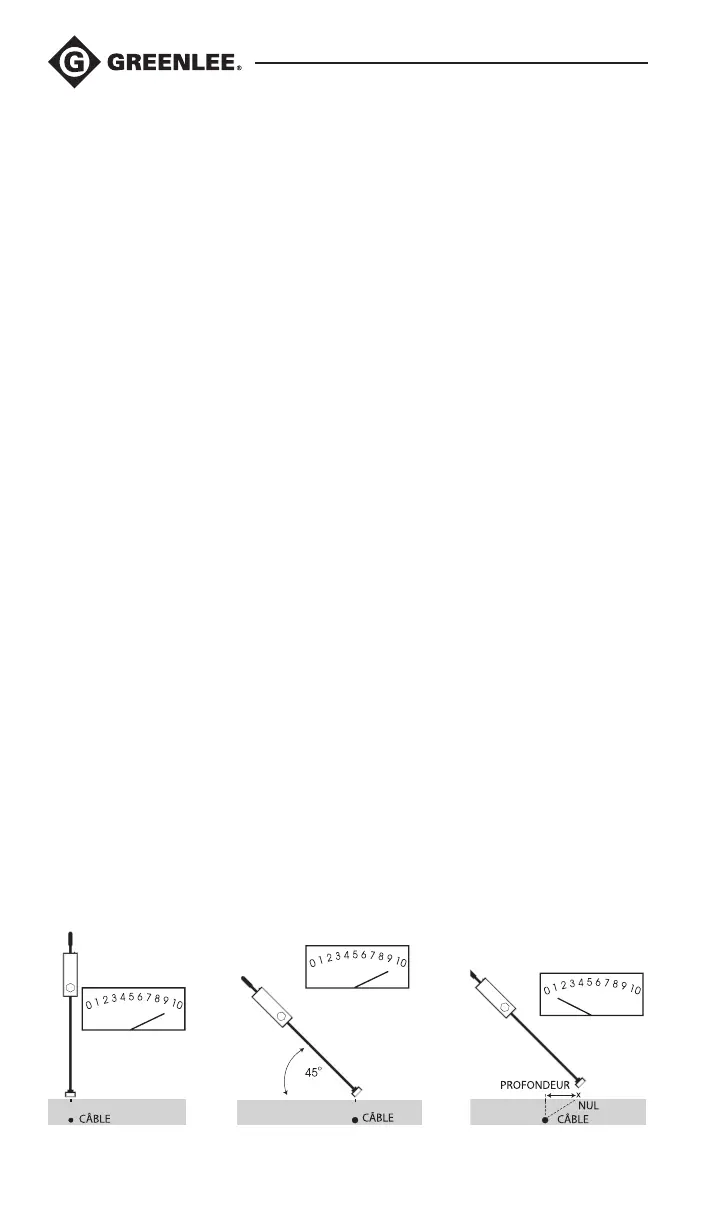

Fig. 1. Détection du
trajet du câble
Fig. 2. Déterminer la
profondeur
Fig. 3. Déterminer la
profondeur
