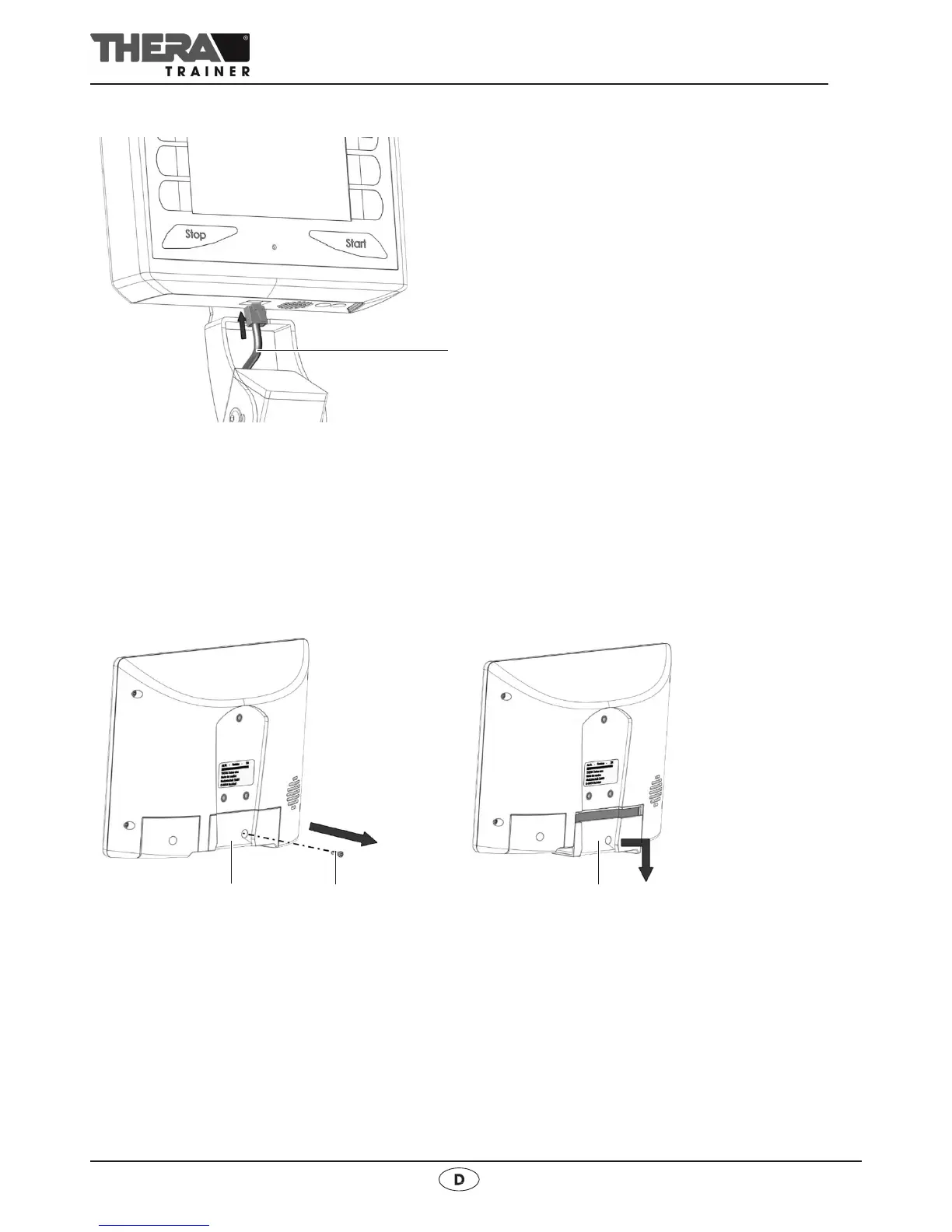

Kabel an Bedien- und Anzeigeeinheit anschließen:
Aufnahmeeinheit mit Bedien- und Anzeigeeinheit nach hinten klappen.
Kabel 1 in Bedien- und Anzeigeeinheit stecken.
Bedien- und Anzeigeeinheit ist korrekt angeschlossen, wenn Steckverbindung hörbar einrastet.
Aufnahmeeinheit mit Bedien- und Anzeigeeinheit aufrichten.
7 BEDIEN- UND ANZEIGEEINHEIT MIT 7‘‘-FARBBILSCHIRM
MONTIEREN
Um die Bedien- und Anzeigeeinheit mit 7‘‘-Farbbildschirm zu montieren:
Mit geeignetem Werkzeug Schraube 2 lösen.
Serviceabdeckung 1 entfernen.
