THIBO PORTARA - Product Elements; Auditory and Visual Signals

V.04-20228

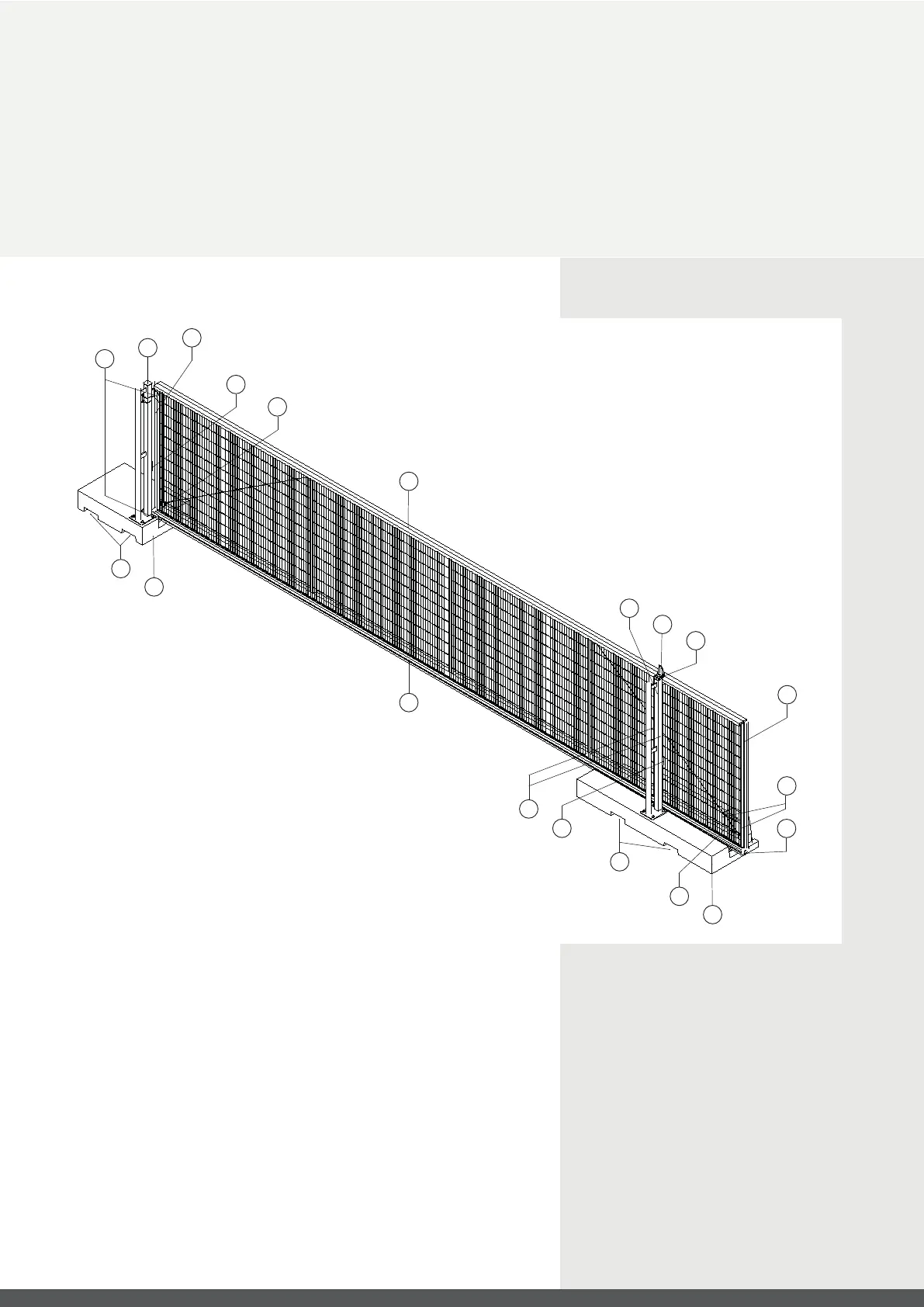

2.3 PRODUCT ELEMENTS
2.4 EXPLANATION OF AUDITORY AND VISUAL SIGNALS
The Portara contains a warning light. The warning light
flashes orange when opening or closing the Portara.
A. Upper intake and lower intake
B. Slam portal
C. Contact strips (6 x)
D. Photocell (1 set)
E. Wheel
F. Gate leaf
G. Lower beam
H. Guiding portal
I. Warning light
J. Guiding wheel
K. Prefab foundation
L. Drive
M. Pocket for forklift truck
N. Prefab foundation
7
2.4 Productonderdelen
A. Boveninloop en onderinloop
B. Sluitportaal
C. Contactlijsten (6x)
D. Fotocel (1 set)
E. Wiel
F. Poortvleugel
G. Onderbalk
H. Geleideportaal
I. Waarschuwingslicht
J. Geleiderol
K. Prefab-fundering
L. Aandrijving
M. Heftruckuitsparing
N. Prefab-fundering
2.5 Toelichting geluidssignalen en visuele signalen
De Portara heeft een waarschuwingslicht. Het waarschuwingslicht knippert oranje bij het openen of sluiten van
de Portara.
