FR-7

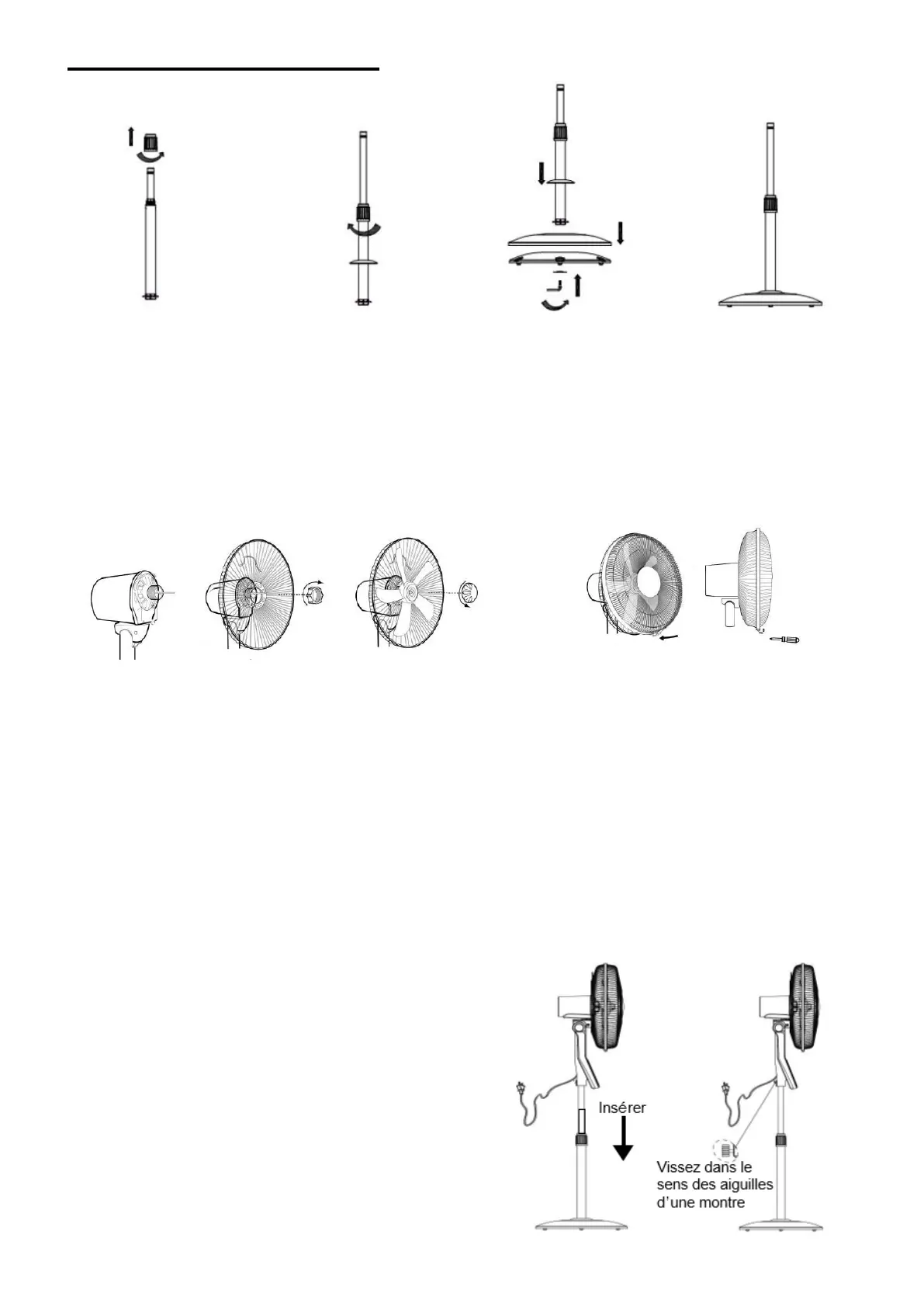

INSTRUCTIONS D’ASSEMBLAGE
− Desserrez et retirez l’anneau de réglage de hauteur de la partie supérieure du tube
inférieur. Faites glisser l’enjoliveur de la base sur le tube. Remettez l’anneau de réglage
de la hauteur et serrez.
− Raccordez ensuite le tube à la base ronde positionnée sur le contrepoids. Par de
dessous, insérez la rondelle et serrez l’ensemble à l’aide de la vis coudée fournie. Bien
serrez jusqu’à ce qu’il soit correctement bloqué.
− Faites glisser vers le bas l’enjoliveur de base sur l’ensemble.
− Retirez le contre-écrou de protection de l’arbre du moteur.
− Placez la grille arrière sur le carter du moteur en veillant à bien positionnéer les ergots du
carter dans les trous de guidage de la grille.
− Serrez fermement (dans le sens des aiguilles d’une montre) le contre-écrou pour fixer la
grille arrière.
− Positionnez la pale du ventilateur sur l’arbre du moteur en plaçant les encoches de la
pale dans l’axe traversant l’arbre du moteur.
− Serrez à l’aide de l’écrou inverse (dans le sens inverse des aiguilles d’une montre et
bien bloquer la pale.
− Placez la grille avant et installez l’anneau de cerclage en plastique autour des grilles
pour les maintenir. Veillez à bien positioner les rebords des 2 grilles dans les 2 encoches
de l’intérieur du cerclage.
− Serrez la vis de la grille pour fixer l’anneau.
− Insérez le tube intérieur dans le corps
principal (panneau de commandes) du
ventilateur et fixez-le en serrant la grande
vis à l’arrière.
