Technical and Mounting Details
Detalles técnicos y de montaje
Istruzioni tecniche e per il fissaggio
Технические характеристики
Tehnične risbe in prikaz vgradnje
Dane techniczne dotyczące montażu
2
Cutting dimensions for 16mm board /
Cotas de corte para tablero de 16mm /
Misure di taglio per pannelli di truciolato
da 16mm /
Схема распила для плиты
толщиной 16мм /
Mere razreza za iver ploščo debeline
16mm /
Wymiary elementów do
przycięcia z płyty 16 mm
Cabinet Width / Ancho exterior del módulo /
Larghezza corpo mobile / Ширина корпуса /
Širina korpusa / Szerokość korpusu
Drawer Nominal Length / Profundidad del módulo /
Lunghezza nominale del cassetto / Номинальная
длина / Nazivna dolžina predala / Długość szuflady
Internal cabinet width / Ancho interior del módulo /
Larghezza interna del mobile / Внутренняя ширина
корпуса / Notranja širina korpusa / Głębokość
wewnętrzna korpusu
Wooden back panel / Trasera en
madera / Schienale in legno /
Деревянная задняя стенка /
Lesena zadnja stena / Drewniana
ścianka tylna
K
L
0.5
0.5
ICW - 87
ICW - 75
DW70
DW100
DW145
DW182
K=68
K=100
K=151
K=183
L=NL-10
NL
ECW
ICW

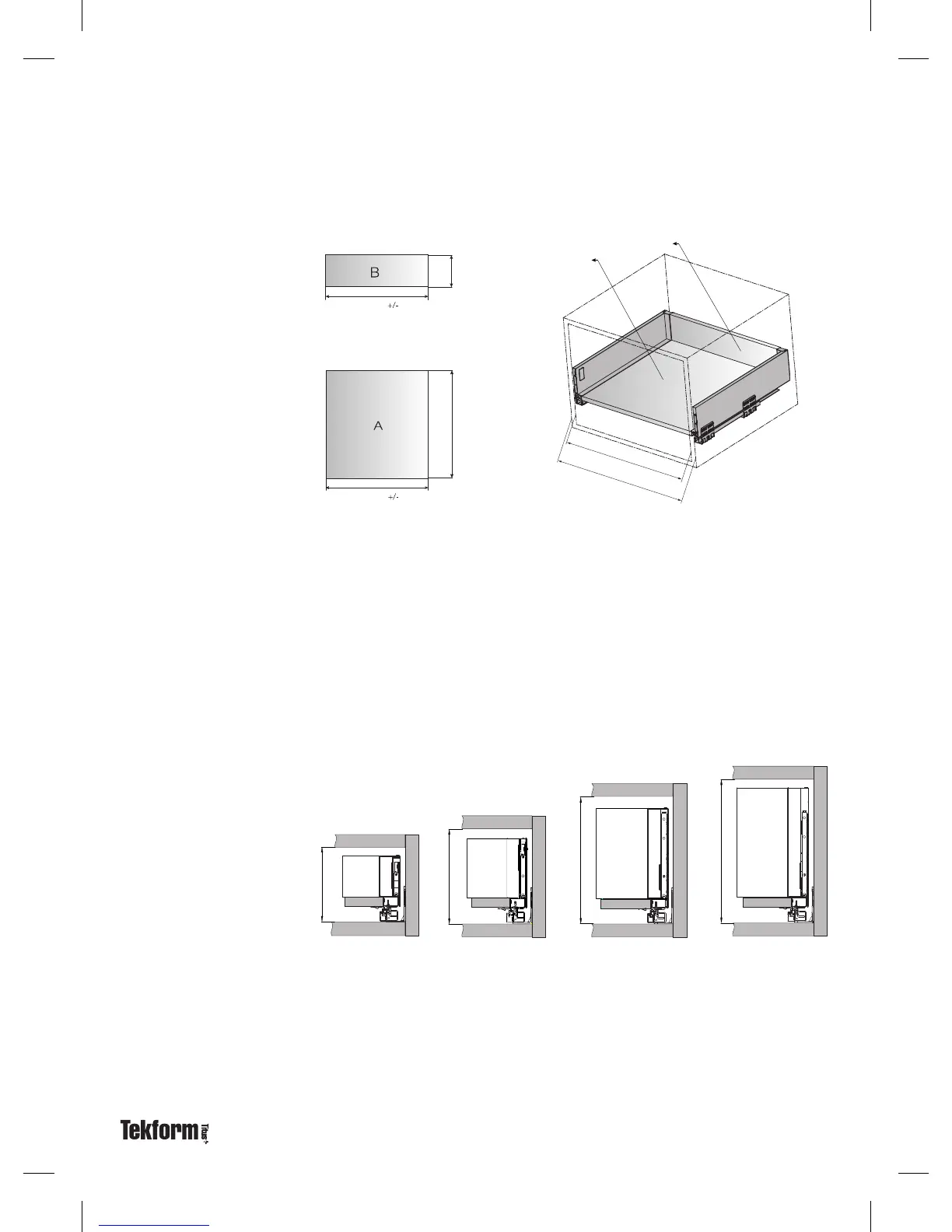

Space requirements in cabinet /
Altura mínima requerida /
Ingombro nel corpo mobile /
Минимальное необходимое
пространство в корпусе /
Potreben prostor v omari /
Wymiary zabudowy w korpusie
min.
115
min.
147
min.
198
min.
230
DW 70 DW 100 DW 145 DW 182
ICW
ECW
A
B
