TLR 8IGHT-T E 3.0 - Front Differential Installation; Front Spindle & CV Assembly

14
14
B-4

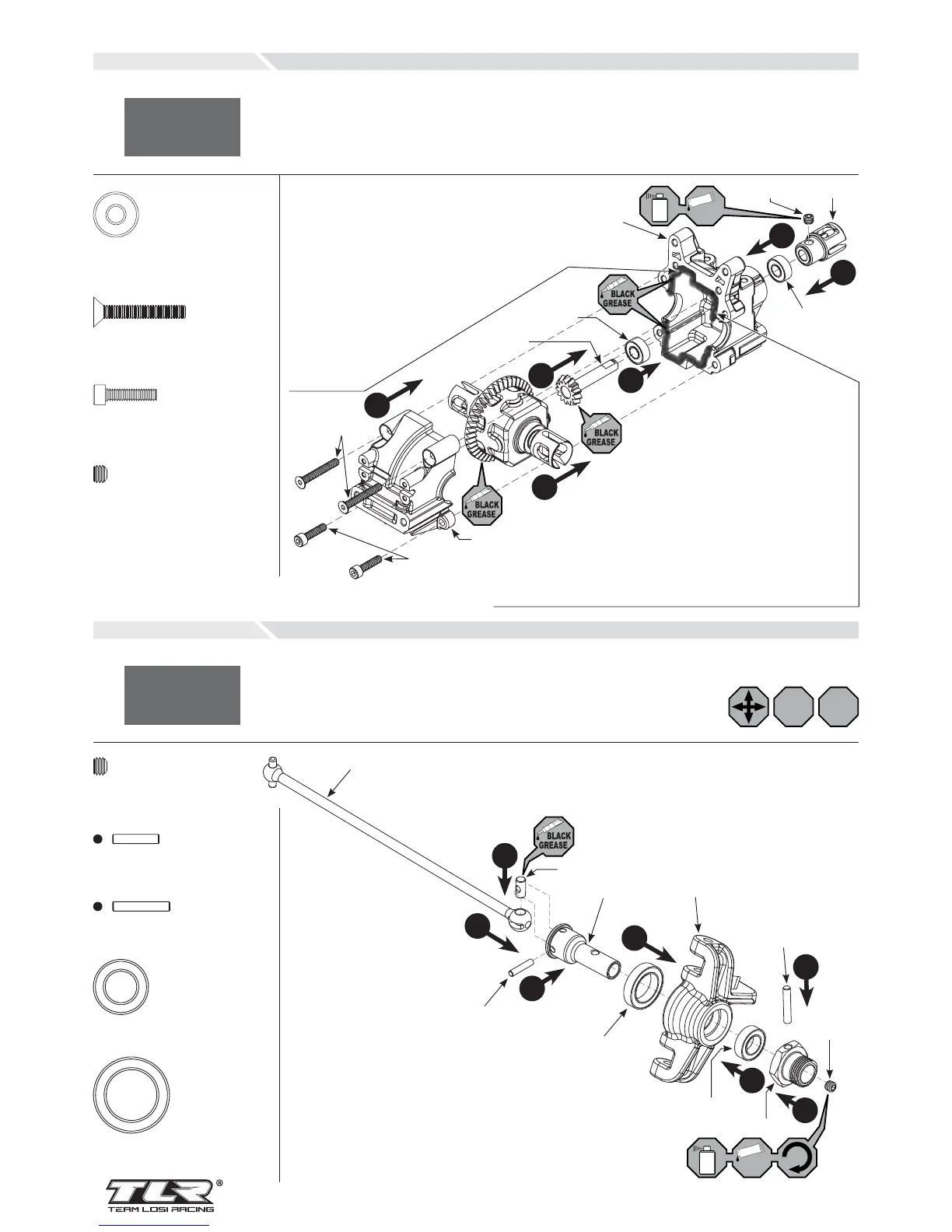

EN Front Differential Installation
DE Einbau des Frontdifferenzials
FR Assemblage de la transmission avant
IT Montaggio differenziale anteriore
B-5
EN Front Spindle & CV Assembly
DE Zusammenbau von Vorderachse u. CV
FR Montage des fusées et cardans avant
IT Assemblaggio alberino anteriore & CV
LOSA3586
LOSA3522 TLR244003
LOSA6953
LOSA3518
LOSA3523
LOSA6945
TLR-LOK
LOSA3518
LOSA3530
LOSA6298
1
2
3
4
5
6
7
L
R
L
R
L
2
LOSA6296
TLR-LOK
TLR242003
LOSA6947
TLR242013
LOSA6273
LOSA6240
1
3
4
5
6
FR Afi n d’éviter que de la poussière
fi ne pénètre à l’intérieur du boîtier
de différentiel, appliquez un fi n
bourrelet de graisse sur toute la
longueur de la jonction.
IT Per evitare che le polveri sottili entrino
nella scatola ingranaggi, applicare un
leggero strato di grasso lungo il bordo
di giunzione della scatola ingranaggi.
EN To prevent fi ne dust from entering
the gearbox, apply a thin bead of
grease along the edge of the
entire gear case.
DE Tragen Sie einen dünnen Streifen
Fett entlang der Kanten des
Gehäuses - wie abgebildet -
auf, um zu verhindern,
dass feiner Staub in
das Getriebe
gelangt.
LOSA6947
TLR242011
TLR242013
LOSA6298 x 1
C 8-32 x 1/8”
LOSA3518 x 1
2.5 x 12.80mm
LOSA3518 x 1
3 x 17mm
LOSA6945 x 1
8 x 14 x 4mm
LOSA6953 x 1
1/2” x 3/4”
LOSA6240 x 2
5-40 x 1/2”
LOSA6296 x 1
F 8-32 x 1/8”
LOSA6273 x 2
5-40 x 7/8”
LOSA6947 x 2
5 x 11 x 4mm
